OEM Kargatze Pila PCBA Plaka Ama

OEM Kargatze Pila PCBA plaka amaren ekoizpen-prozesua

Substratuek FR-4 edo maiztasun handiko materialak erabiltzen dituzte (adibidez, Rogers 4350B).

Urrezko xaflaketa edo OSP gainazaleko tratamendua hartzen da kontaktuaren fidagarritasuna bermatzeko.

Funtsezko osagaiak, hala nola DC-DC moduluak, %100eko zahartze-probak egiten dituzte.

Kargatzeko Pila PCBA Plaka Ama bi motatan sailkatzen dira kargatzeko moduaren arabera:

AC kargatzeko pilak eta DC kargatzeko pilak.

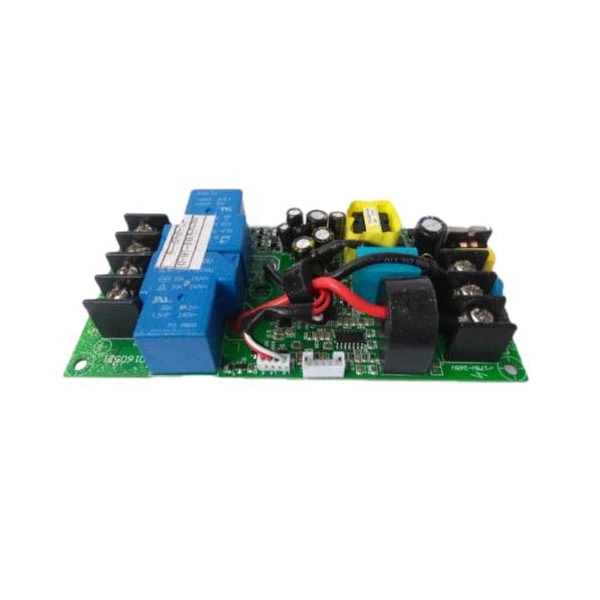

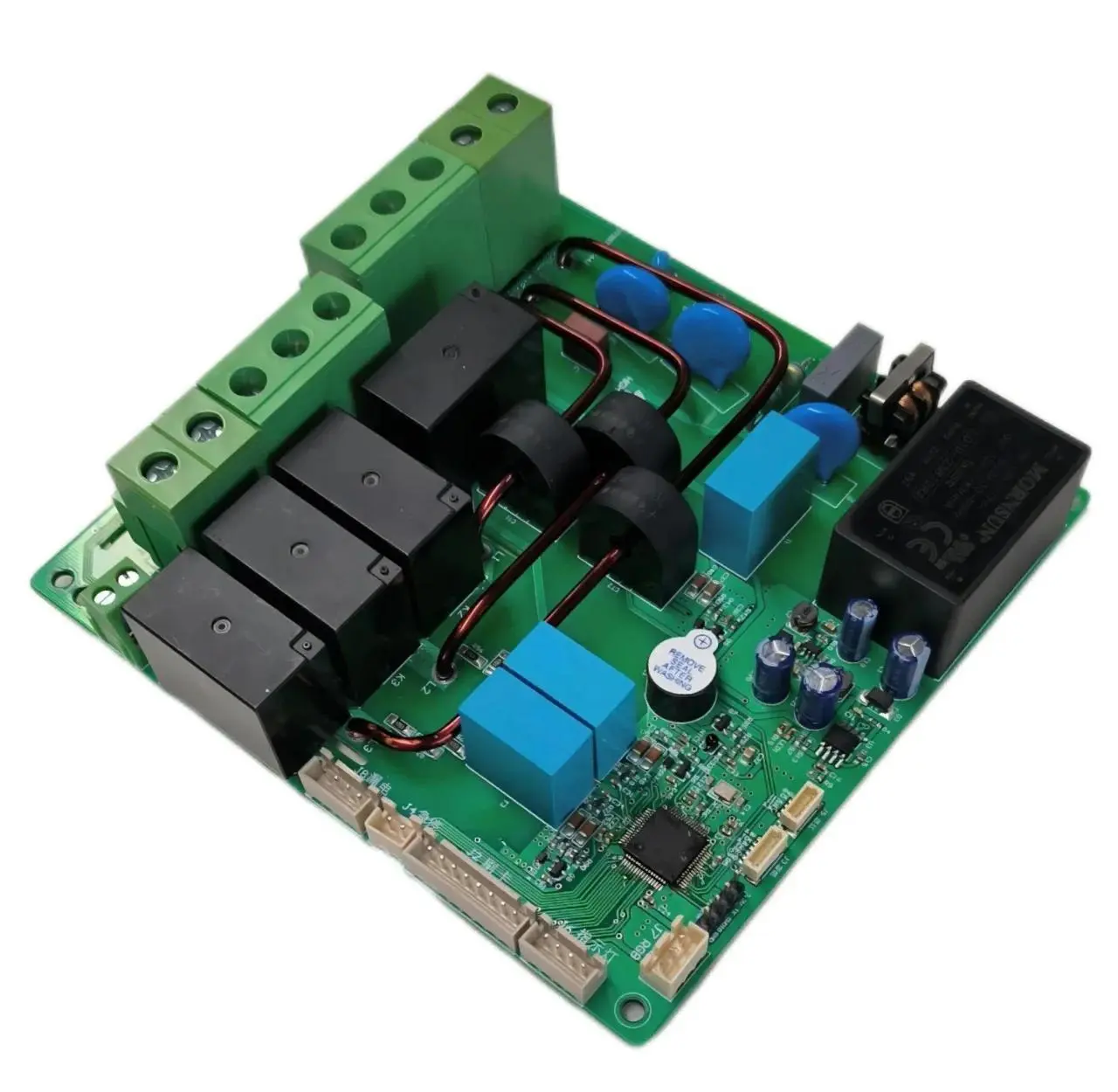

AC kargatzeko pila zirkuitu plaka:Plaka honek sareko AC potentzia DC potentzia bihurtzen du ibilgailuaren On-Board Charger (OBC) bidez. Bere oinarrizko funtzioak honako hauek dira:

CP Terminal Kontrola:Ibilgailuaren BMSarekin komunikatzen da PWM seinaleak erabiliz kargaren egoera kontrolatzeko (adibidez, pistola sartzea, kargatzeko prestatzea, kargatzeko hasiera). Lan-tentsioa 12V/9V/6V-koa da 1kHz-ko maiztasunarekin.

CC Terminal detekzioa:Erresistentzia aldaketen bidez kargatzeko pistolaren konexioaren egoera berresten du eta irteerako korrontearen ahalmena zehazten du (adibidez, 1,5 kΩ erresistentzia 8 A korronte bati dagokio).

Parametro tipikoak:Sarrera 220V AC, irteera potentzia 7kW/11kW, babes maila IP54.

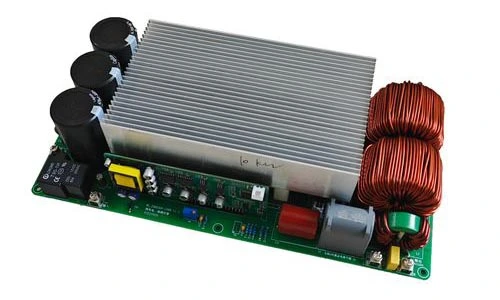

DC kargatzeko pila zirkuitu plaka:Plaka honek tentsio handiko DC potentzia zuzenean ateratzen du. Bere oinarrizko moduluak honako hauek dira:

AC/DC zuzenketa eta PFC modulua:380V AC trifasikoa tentsio handiko DC bihurtzen du (750-850V) Potentzia Faktorearen Zuzenketa (PFC) teknologia aktiboa erabiliz, eraginkortasuna %97tik gorakoa izanik.

DC/DC bihurketa modulua:Tentsioa bateriaren behar den barrutira doitzen du (adibidez, 200-920V) LLC oihartzun-topologiaren bidez eta korronte dinamikoaren kontrola onartzen du (hainbat amperera arte).

Parametro tipikoak:Sarrera 380V AC, irteerako potentzia 30-120kW, STM32F207ZET kontrol nagusia integratua, CAN/RS-485 komunikazioa onartzen du.
