Zein da inprimatutako zirkuituaren taularen fabrikazio prozesua?

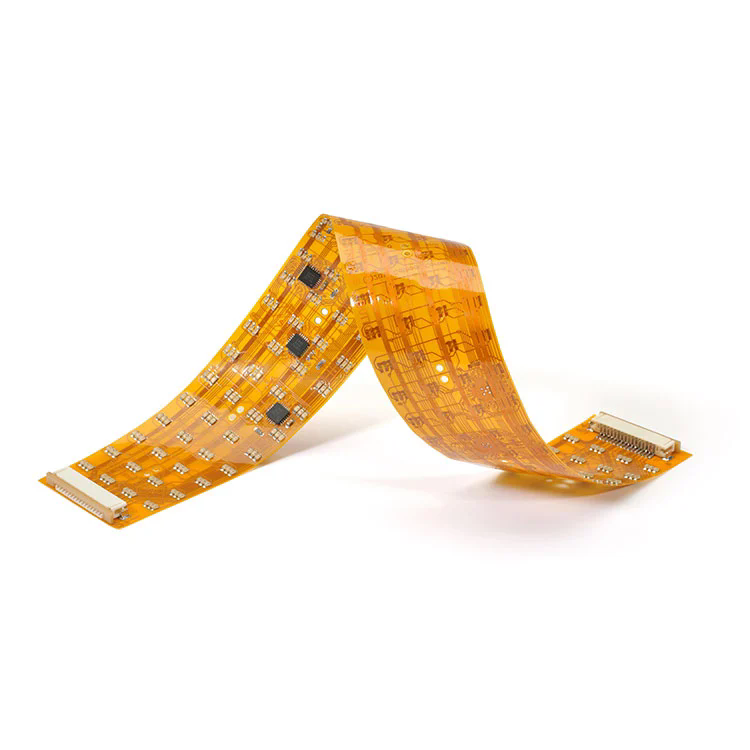

PCB fabrikazioak diseinu bat eraldatzen du taularen egitura fisiko batean. Taula hutsak hainbat koloretan fabrikatu daitezke. PCB fabrikazio prozesuak hainbat fairu dakartza: diseinuaren amaiera, materialaren ebaketa, barruko geruza prozesatzea, geruza anitzeko laminazioa, zulaketa, geruza prozesatzeko prozesua, soldadura maskara eta gainazalaren akabera edo profilak eta ikuskapena.

PCB diseinurako eta fabrikaziorako hornitzaile baten bila zabiltza? Mesedez, jar zaitez gurekin harremanetan aurrekontua lortzeko.

PCB Diseinuaren eta Fabrikazio Prozesuan parte hartzen duten urratsak

PCB diseinua:Hau da inprimatutako zirkuitu batzordeetarako diseinu fisikoa eta interkonexio elektrikoak sortzeko prozesua (PCBS). Eskematiko elektronikoak zuritzen ditu hardwareak fabrikatzeko. Bitartean, diseinatzaileak aplikazioen agertokiak, diseinu elektrikoaren bideragarritasuna, egiturazko edo material bideragarritasuna, ekoizpen eraginkortasuna eta kostuen ebaluazioa egin behar ditu.

Materialen ebaketa:Panelizazioa edo ebaki hutsak ere deitzen ditu. Fr-4, Rogers edo Polymide bezalako substratu gordinen xafla handiak behar diren dimentsioetan mozten dira.

Barruko geruza prozesatzea:PCB fabrikazioan oinarrizko prozesua da, patroi-estalkiaren grabaketa metodoa erabiliz, kobrezko estalkiaren laminatuaren kobrezko paperaren gaineko zirkuituak behar bezala osatzeko. Fabrikazio prozesamendua barne:

Oinarrizko materiala prestatzea

Laminazioa:PCB Lamination kobre jantzitako nukleoen geruza eta perpreg (pp) geruza anitz lotzea da tenperatura eta presio anitzeko taula solidoa osatzeko. Laminazioak geruzaren eta egiturazko osotasunaren arteko lotura elektrikoa bermatzen du.

Zulaketa:PCB zulaketa PCB laminatuetan zuloak sortzen ari da interkonexio elektrikoetarako (VIAS) eta muntaketa mekanikoetarako. Mikro-maila zehaztasuna behar du eta zuzenean eragin du seinalearen osotasuna, fidagarritasuna eta fabrikazioa.

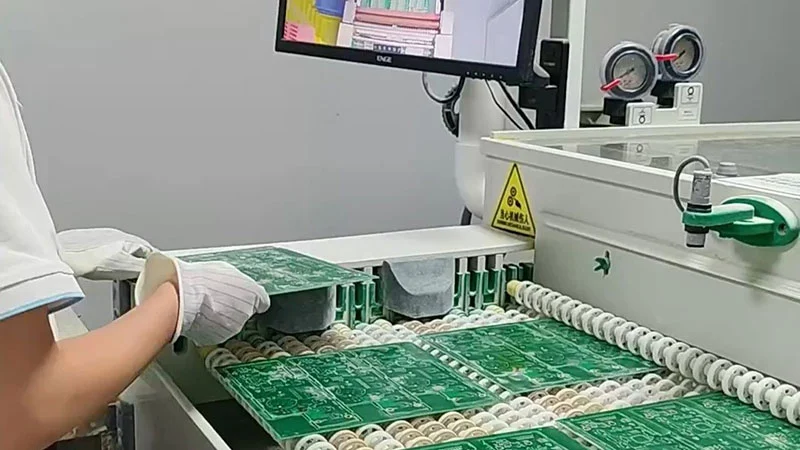

Kanpoko geruzaren tratamendua:Zirkuitu taulan ikusgai dauden eredu eroaleak (hariak, pastelak, etab.) Zehazten ditu. Normalean, elektrizitate grafikoa eta grabaketa metodoa erabiltzen da kobre zakarreko taulan nahi diren kobrezko patroiak gordetzeko, gehiegizko kobrezko papera kentzen duen bitartean.

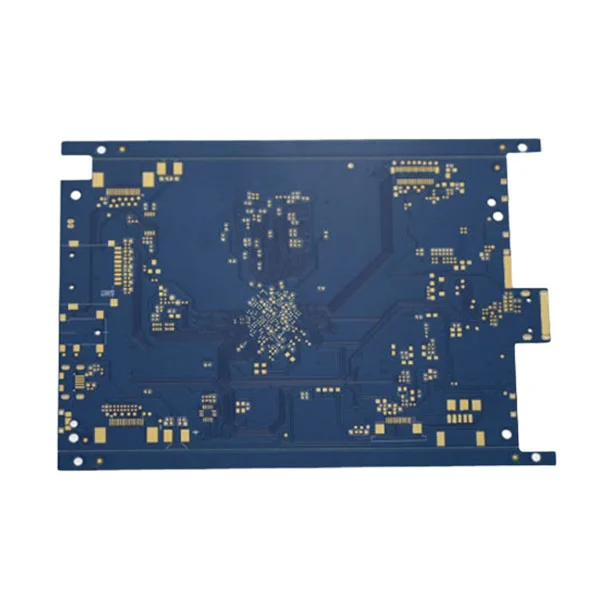

Soldadura maskara eta gainazalaren akabera:Soldadura maskara eta gainazalaren akabera oso lotuta daude eta kritikoki garrantzitsuak dira zirkuitu inprimatutako taulan (PCB) fabrikazioan. PCBren fidagarritasuna, soldadura-gaitasuna, itxura eta epe luzeko errendimendua zuzenean eragina dute. Soldaduaren maskarak kobrezko arrastoak estaltzen ditu, zirkuitu laburrak prebenitzea eta isolamenduaren babesa ematea. Soldating garaian, soldadura konpresak mugatzen ditu, ondoko arrastoen artean zubiak saihestuz. Zorrotzak, produktu kimikoak eta ingurune hezeak ere konpontzen ditu eta, hala nola, kolore berdeak, beltzak edo urdinak, kondaira-inprimaketarekin (tinta zuria). Gainazal akaberak kobrezko geruza babesten du, pad oxidazioa saihestuz eta soldadura-gaitasuna mantentzea. Osagaien soldadura fidagarria ziurtatzen du PCBra eta muntaketa-prozesu desberdinetara egokitzen da.

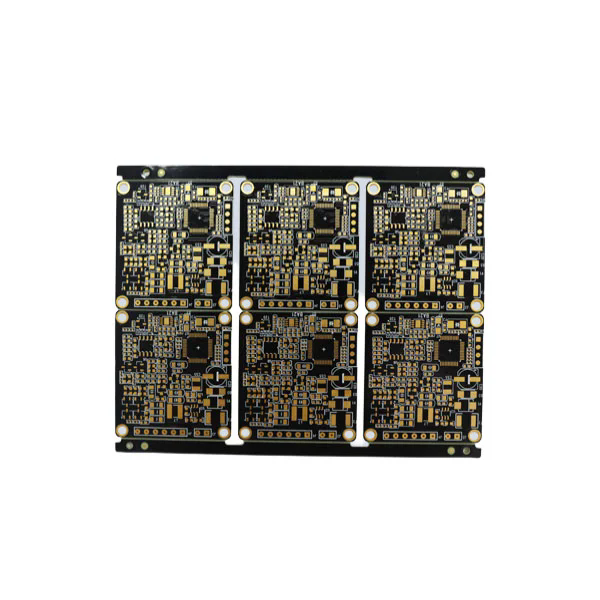

Bideratzea edo profilak:Produkzio panel handiago batetik inprimatutako zirkuitu taularen eskema mozteko azken prozesu mekanikoa da.

Ikuskapena:Flying probak probatzen ditu, IKT probak, FQC azkena tamaina egiaztatzeko, zuloak, soldegien maskara osotasuna, argitasuna eta abar markatzea.

Fabrikazioa nola egokitzen da PCB diseinu prozesuan

PCB fabrikazioa PCB diseinu-fluxuaren independentziaren independentea den arren, ezinbestekoa da oraindik nola funtzionatzen duen ulertzea. PCB fabrikatzaileek agian ez dakite zergatik diseinatu zenuen taula edo bere xedea. Hala ere, ohol hauek nola fabrikatzen diren ulertzen duzunean, dagokion diseinuaren zehaztapenak ezar ditzakezu azken produktuak kalitate maila handiena lortu dezan.

Etekinaren tasa: Diseinu parametroak fabrikazio ekipoen gaitasunak gainditzen baditu, ondorioz sortutako taulek huts egin dezakete. Beraz, diseinatzaileek eta fabrikatzaileek nahi den aplikazioaren ulermen partekatua behar dute.

FATERIALA: Zure Diseinuak Kontseilua benetan ekoitzi dezakeen ala ez. Kontseiluaren ertzaren eta gainazaleko osagaien artean ez badago edo aukeratzen dituzun materialen artean ez badago hedapen termikoaren koefiziente egokia (CTE), orduan ez da taula sortu.

Sailkapena: Amaierako erabileraren arabera, PCB klaseak C / M maila (zehaztasun handia), b / l kalifikazioa (zehaztasun ertaina), A / k kalifikazioa (zehaztasun estandarra).
