Nola hobetzen du maiztasun handiko PCB-k seinalearen osotasuna GHz-ko aplikazioetan?

2026-02-26 0 Utzi mezu bat

Maiztasun handiko PCBteknologia ezinbestekoa da RF, mikrouhin eta abiadura handiko sistema digital modernoetarako, GHz barrutian funtzionatzen dutenak. Maiztasunak handitzen diren heinean, seinale-galera, inpedantzia-desegokia eta interferentzia elektromagnetikoak diseinu-erronka kritiko bihurtzen dira. Gida zabal honek maiztasun altuko PCB-k seinalearen osotasuna nola hobetzen duen azaltzen du, materialak, diseinu-estrategiak, fabrikazio-prozesuak, kostu-faktoreak eta ingeniaritza-puntu arruntetarako irtenbide praktikoak nola aztertzen dituen. 5G moduluak, automozioko radarra, satelite sistemak edo abiadura handiko komunikazio gailuak garatzen ari zaren ala ez, artikulu honek informazio tekniko argiak eskaintzen ditu errendimendu egonkorra eta fidagarria lortzen laguntzeko.

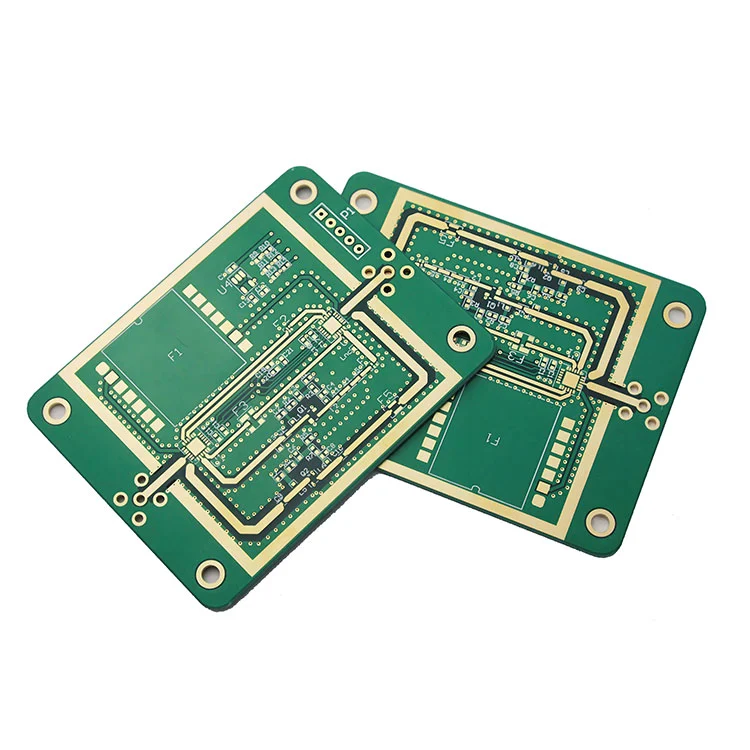

High Frequency PCB


Aurkibidea

  • 1. Maiztasun handiko PCBren oinarriak ulertzea
  • 2. Zergatik bihurtzen den seinalearen osotasuna kritikoa maiztasun altuenetan
  • 3. Maiztasun handiko PCBrako materiala hautatzea
  • 4. Errendimenduan eragina duten propietate elektrikoak
  • 5. PCB Stack-Up Diseinu Estrategiak
  • 6. Seinale-galera gutxitzeko diseinu-teknikak
  • 7. Fabrikazioaren zehaztasuna eta kalitatea bermatzea
  • 8. RF zirkuituetarako gainazaleko akabera-gogoetak
  • 9. Kostuen optimizazioa Errendimendua konprometitu gabe
  • 10. Maiztasun handiko PCBren industria aplikazioak
  • 11. Fabrikazio-kide egokia aukeratzea
  • 12. Zergatik Shenzhen Fanway Technology Co., Ltd aukera fidagarria da
  • 13. Maiz egiten diren galderak
  • 14. Azken gogoetak

1. Maiztasun handiko PCBren oinarriak ulertzea

Maiztasun handiko PCB bat fidagarritasunez funtzionatzeko diseinatuta dago normalean 500 MHz-tik gorako maiztasunetan eta askotan GHz anitzeko tarteetara hedatzen da. Maila horietan, propietate dielektrikoen, kobrearen zimurtasunaren eta arrastoen geometriaren aldakuntza txikiek ere zirkuituaren portaeran eragin dezakete.

Ohiko plakek ez bezala, Maiztasun Handiko PCB diseinuek galera baxuko materialak, estu kontrolatutako inpedantzia eta fabrikazio-perdoia zehatzak behar dituzte seinalearen transmisio aurreikusgarria bermatzeko.


2. Zergatik bihurtzen den seinalearen osotasuna kritikoa maiztasun altuenetan

Maiztasuna handitu ahala:

  • Seinalearen uhin-luzera laburtzen da
  • Transmisio-lineek zirkuitu banatuen antzera jokatzen dute
  • Eten txikiek hausnarketak eragiten dituzte
  • Galera-tangentea eragin handiagoa du
  • Azalaren efektuak eroaleen erresistentzia areagotzen du

Maiztasun handiko PCB teknologiak erronka horiei aurre egiten die material aurreratuak diseinu-metodologia optimizatuekin konbinatuz.


3. Maiztasun handiko PCBrako materiala hautatzea

Materiala Konstante dielektrikoa (Dk) Galera-tangentea (Df) Aplikazioa
FR-4 aldatua 4,2–4,5 0,015–0,02 GHz beheko diseinuak
Rogers laminatua 2,2–3,5 0,0009–0,003 RF eta mikrouhin-labea
PTFEan oinarritutakoa 2,0–2,5 Ultra-baxua Satelitea eta radarra
Hidrokarburo Zeramika 3,0–3,5 Baxua Automobilgintzako 77GHz-eko radarra

Shenzhen Fanway Technology Co., Ltd bezalako fabrikatzaileek arreta handiz balioztatzen dute egonkortasun dielektrikoa eta koherentzia ekoizpenaren aurretik.


4. Errendimenduan eragina duten propietate elektrikoak

  • Konstante dielektrikoa (Dk):Seinalearen abiadura zehazten du.
  • Galera-tangentea (Df):Energia dielektrikoaren xahupena neurtzen du.
  • Inpedantzia kontrola:Seinalearen isla minimoa bermatzen du.
  • CTE:Hedapen mekanikoaren egonkortasuna kontrolatzen du.
  • Kobrearen zimurtasuna:Maiztasun handiko eroaleen galerak eragiten ditu.

5. PCB Stack-Up Diseinu Estrategiak

Pilatze-diseinu eraginkorrak blindajea eta seinalearen osotasuna hobetzen ditu.

Geruza Funtzioa
Goiena RF seinaleen bideratzea
Barrua 1 Beheko Hegazkina
Barrukoa 2 Potentzia Hegazkina
Behean Blindaketa / Seinale sekundarioak

Lurraren erreferentzia egokiak EMI gutxitzen ditu eta inpedantziaren koherentzia hobetzen du.


6. Seinale-galera gutxitzeko diseinu-teknikak

  • RF traza laburra bideratzea
  • Angelu zuzeneko ertzak saihestuz
  • Atzeko zulaketa zuloen bidez kentzeko
  • Inpedantzia etenak gutxitzea
  • Bikoteen arteko tarte diferentzial kontrolatua

7. Fabrikazioaren zehaztasuna eta kalitatea bermatzea

Maiztasun handiko PCB fabrikazioak eskatzen du:

  • Laser zulaketa mikrobietarako
  • Laminazio-ziklo aurreratuak
  • Kobrearen lodierako tolerantzia estua
  • Ikuskapen Optiko Automatizatua (AOI)
  • Time Domain Reflectometry (TDR) proba

Shenzhen Fanway Technology Co., Ltd-k prozesuen kontrol zorrotza ezartzen du loteetan errendimendu elektriko egonkorra bermatzeko.


8. RF zirkuituetarako gainazaleko akabera-gogoetak

  • ENIG soldadura eta lautasun fidagarrietarako
  • Murgiltze Zilarrezko eroankortasun hobea lortzeko
  • Kobre leuna larruazaleko efektu galera murrizteko

9. Kostuen optimizazioa Errendimendua konprometitu gabe

Kostuen eragileak materialaren aukeraketa, geruza kopurua, inpedantzia-tolerantzia eta proben konplexutasuna dira. Pilatze hibridoen diseinuek RF materialak nukleo estandarrekin konbinatuz kostua eta errendimendua orekatu ditzakete.


10. Maiztasun handiko PCBren industria aplikazioak

  • 5G oinarrizko estazioak
  • Automobilgintzako Radar Sistemak
  • Satelite bidezko komunikazioa
  • Mikrouhinen Antenak
  • Abiadura Handiko sareko ekipoak

11. Fabrikazio-kide egokia aukeratzea

Ebaluatu:

  • Esperientzia RF plaketan
  • Materiala hornitzeko gaitasuna
  • Inpedantzia probatzeko ekipoak
  • Ingeniaritzako laguntza zerbitzuak
  • Kalitate-ziurtagiria betetzea

12. Zergatik Shenzhen Fanway Technology Co., Ltd aukera fidagarria da

Shenzhen Fanway Technology Co., Ltd-k Frekuentzia Handiko PCB fabrikatzeko soluzio integralak eskaintzen ditu, material anitzeko plaka hibridoak, zehaztasun inpedantzia kontrola, prototipo azkarra eta proba prozedura zorrotzak barne. Beren ingeniaritza taldeak diseinuaren berrikuspenetik ekoizpen masibora arte laguntzen die bezeroei, GHz-ko aplikazioetan errendimendu koherentea bermatuz.


13. Maiz egiten diren galderak

Q1: Zein maiztasunarekin kontuan hartu behar ditut Maiztasun Handiko PCB materialak?
Oro har, 500 MHz-tik gorakoa, batez ere GHz anitzeko tarteetan jarduten denean.

Q2: FR-4 estandarrak kudeatu al ditzake RF aplikazioak?
Maiztasun baxuko diseinu mugatuak soilik; RF material dedikatuak hobesten dira egonkortasun hobea lortzeko.

Q3: Zein da parametrorik kritikoena?
Galera-tangenteak (Df) nabarmen eragiten du seinalearen atenuazioan.

Q4: Nola murrizten dut seinalearen isla?
Ziurtatu inpedantzia-kontrol zehatza eta pilaketa-diseinu egokia.

Q5: Nola hasi dezaket nire proiektua?
Kontsultatu esperientziadun fabrikatzaile batekin diseinu-fitxategiak fabrikatu aurretik berrikusteko.


14. Azken gogoetak

Maiztasun handiko PCB-k zeregin erabakigarria du seinalearen osotasuna mantentzeko, galerak minimizatzeko eta GHz-ko sistema aurreratuetan errendimendu egonkorra bermatzeko. Materialen hautapenetik doitasuneko fabrikaziora arte, xehetasun guztiek dute garrantzia.

Maiztasun handiko PCB fabrikatzeko laguntza fidagarria eta errendimendu handikoa bilatzen ari bazara,Shenzhen Fanway Technology Co., Ltdadituen orientazioa eta ekoizpenaren bikaintasuna emateko prest dago.

RF edo abiadura handiko proiektu berri bat garatzen al duzu?Harremanetan jarriiezaguzu gaur zure eskakizun teknikoak eztabaidatzeko eta zure Maiztasun Handiko PCB beharretarako egokitutako irtenbide bat jasotzeko.
