Gida honek azaltzen du Geruza anitzeko PCB teknologia: zer den, nola desberdintzen den geruza bakarreko eta bikoitzeko PCBetatik, zergatik den funtsezkoa elektronika modernoan, fabrikazioak nola funtzionatzen duen eta diseinu-praktika onenak. -ren ikuspegiekinShenzhen Fanway Technology Co., LtdArtikulu honek ingeniariei, diseinatzaileei eta kontratazio-profesionalei eskaintzen die ezagutza bideragarriak eta ohiko galderak dituzten.

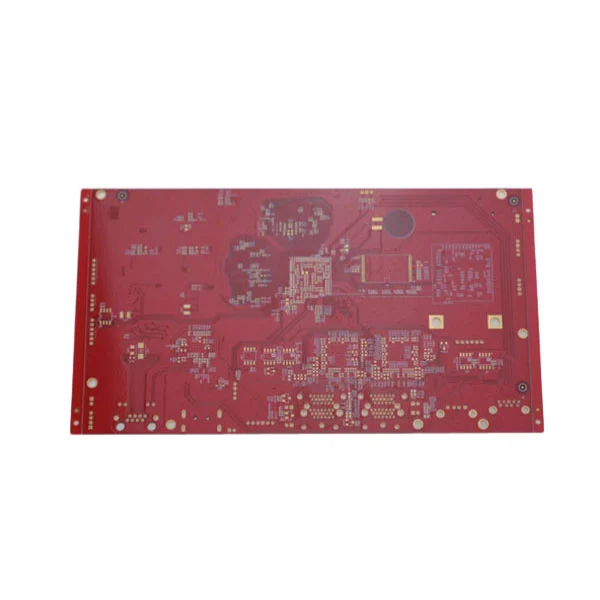

A Geruza anitzeko PCB— edo geruza anitzeko zirkuitu inprimatuko plaka — hiru geruza eroalez edo gehiagoz (normalean kobrez) osatutako plaka bat da, material isolatzailez bananduta eta laminazioaren bidez lotzen direnak. Geruza bakarreko edo bikoitzeko PCBek ez bezala, geruza anitzeko diseinuek bideratze-dentsitate handiagoa, errendimendu hobea eta konexio elektriko konplexuagoak ahalbidetzen dituzte aztarna trinko batean. Enpresek bezalakoakShenzhen Fanway Technology Co., Ltdtelekomunikazio, gailu mediko eta sektore aeroespazialeko elektronika aurreratuetarako geruza anitzeko PCB oso fidagarriak eraikitzen espezializatuta dago.
Geruza anitzeko PCBek ordezko kobrezko geruza eroaleak pilatuz eta prepreg/beira-zuntzezko xaflak isolatuz funtzionatzen dute. Ebakidura-diseinuari esker, seinaleak barneko eta kanpoko geruzen artean ibiltzea ahalbidetzen du xaflatutako zuloen bidez (PTH) edo bideetatik. Kontrolatutako inpedantzia, potentzia-planoek eta seinalearen osotasun estrategiek maiztasun altuetan funtzionamendu fidagarria bermatzen dute.
| Geruza mota | Deskribapena |
|---|---|
| Seinale Geruza | Ibilbideak zirkuituak eta interkonexioak. |
| Potentzia Hegazkina | Potentzia eta lurra banatzen ditu; zarata murrizten du. |
| Nukleoa | Oinarrizko substratu zurruna indarra ematen duena. |
| Aurrepreg | Geruzak lotzen dituen itsasgarri isolatzailea. |
Barruko geruzek bideratze gehigarria eta abiadura handiko seinale-bideak eskaintzen dituzte, kanpoko geruzek osagaien muntaketa onartzen duten bitartean. Pilatze-diseinu zainduaren bidez, fabrikatzaileei gustatzen zaieShenzhen Fanway Technology Co., Ltddiafonia minimoa eta errendimendu elektriko optimoa bermatu.
Geruza anitzeko PCBek hainbat abantaila eskaintzen dituzte plaka sinpleagoen aurrean. Hona hemen ingeniariek nahiago dituzten arrazoi nagusiak:
Geruza anitzeko PCBak ezinbestekoak dira elektronika konplexu eta fidagarria eskatzen duten industrietan:
Fabrikatzaileek atsegin duteShenzhen Fanway Technology Co., LtdSektore hauetarako bolumen handiko produkzioa onartzen dute inpedantzia kontrolatuarekin eta perdoi estuekin ezinbestekoak diren errendimendurako aplikazio kritikoetarako.
Geruza anitzeko PCB arrakastatsua diseinatzeko tresna espezializatuak, esperientziadun ingeniariak eta murrizketa elektriko eta mekanikoen atxikimendu zorrotza behar dira. Hona hemen diseinu prozesuaren oinarrizko urratsak:
Diseinu taldeak atShenzhen Fanway Technology Co., Ltdbezeroekin lankidetzan aritzea pilaketak eta diseinu-estrategiak baliozkotzeko, ekoizpenaren arrakasta eta azken produktu fidagarriak bermatuz.
Geruza anitzeko PCBak eraikitzea geruza bakarreko plakak baino konplexuagoa da, zehaztasun handiagoa eta materialen inplikazioagatik. Erronka tipikoak hauek dira:
Fabrikatzaile adituek atsegin duteShenzhen Fanway Technology Co., LtdArrisku horiek arintzeko prozesu-kontrol zorrotzak eta proba-prozedurak ezartzea, errendimendu handiak eta produktuaren fidagarritasuna bermatuz.
G: Zer esan nahi du "geruza anitzeko PCB"?
A: geruza anitzeko PCB batek material isolatzaileen bidez bereizitako hiru geruza eroale edo gehiago dituen zirkuitu inprimatuari egiten dio erreferentzia. Geruza hauek elkarrekin laminatu egiten dira elektronika aurreratuan seinaleen bideratze konplexua kudeatzeko gai den plaka bakarra sortzeko.
G: Nola desberdina da geruza anitzeko PCB bat geruza bikoitzeko PCB batekin?
E: geruza bikoitzeko PCB batek kobrezko bi geruza baino ez ditu (goian eta behean) bideratzeko, eta geruza anitzeko PCB batek, berriz, interkonexio dentsitate askoz handiagoa, errendimendu hobetua eta seinalearen osotasuna hobetzea ahalbidetzen duten barne geruzak ditu, abiadura handiko aplikazioetarako aproposa da.
G: Zergatik dira garrantzitsuak potentzia eta lurreko planoak geruza anitzeko PCBetan?
E: Potentzia eta lurrezko planoek errendimendu elektrikoa hobetzen duten, zarata murrizten eta EMI kontrola hobetzen duten inpedantzia baxuko erreferentzia-gainazalak eskaintzen dituzte. Hegazkin hauek osagaiei potentzia uniformeki banatzen laguntzen dute.
G: Zer material tipiko erabiltzen dira geruza anitzeko PCB fabrikazioan?
E: Materialen artean, geruza eroaleetarako kobrezko xaflak, isolamendurako eta lotzeko prepreg (erretxinaz inpregnatutako beira-zuntza) eta euskarri mekanikoa ematen duten nukleoko substratuak daude. Material egokiak hautatzeak errendimendu faktoreak eragiten ditu, hala nola konstante dielektrikoa eta egonkortasun termikoa.
G: Konpon al daitezke geruza anitzeko PCBak?
E: geruza anitzeko PCBak konpontzea geruza bakarreko plakak baino zailagoa da lurperatutako geruza eta bideen ondorioz. Batzuetan gainazaleko arazo txikiak konpondu daitezke, baina akats sakonagoek teknika aurreratuak edo guztiz ordezkatzea eskatzen dute, kaltearen arabera.
G: Nola probatzen dituzte fabrikatzaileek geruza anitzeko PCBak?
E: Fabrikatzaileek ikuskapen optiko automatizatua (AOI), zunda hegalariaren probak, X izpien irudiak eta jarraitutasun elektrikoaren probak erabiltzen dituzte geruza eta konexio bakoitzak diseinuaren zehaztapenak betetzen dituela ziurtatzeko. Shenzhen Fanway Technology Co., Ltd-k proba-protokolo zorrotzak jarraitzen ditu taula fidagarriak emateko.
