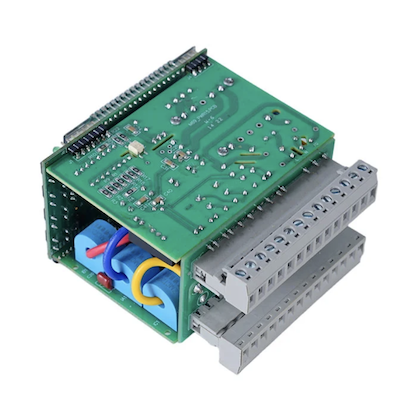

Dentsitate handiko PCB zirkuitu plaka muntaia BGA paketearekin

Fanway-ren Dentsitate Handiko PCB Zirkuitu Plaka Muntaia BGA paketearen zerbitzua AI prozesadoreetarako, telekomunikazio ekipoetarako, gailu medikoetarako eta kontrol industrialetarako egokia da. BGA paketeak prozesatzeko siliziozko trokel batekin eraikitzen dira, trokelarekin substratuarekin konektatzen duen interkonexio-geruza batekin eta PCBari lotzen zaion azpialdean soldadura-bola-matrize batekin. Diseinu honek konexio-dentsitate handia, seinale-bide laburrak eskaintzen ditu errendimendu elektriko hobea izateko, bero-transferentzia eraginkorra plakarako eta auto-lerrokatze-funtzioa soldatzerakoan kokapen txikiak zuzentzen dituena. Gure zerbitzuak PCB diseinuaren euskarritik lan-fluxu osoa kudeatzen du muntaia eta azken ikuskapenaren bidez.

Nola funtzionatzen du BGA?

BGA paketeak PCBra konektatzen dira osagaiaren azpialdean dagoen soldadura-bola-matrizearen bidez. Reflow prozesuan, soldadura-bola guztiak aldi berean berotzen dira urtze-punturaino. Soldadura urtuaren gainazaleko tentsioak osagaia PCB padekin lerrokatzera eramaten du, aldi berean konexio elektrikoak, mekanikoak eta termikoak osatuz. Auto-lerrokatze-efektu honek kokapen akats txikiak konpentsatzen ditu eta BGA-ko muntaiak etekin handiak lor ditzaketen arrazoia da altuera txikia izan arren.

Zein da BGA Packaging-en abantailak?

BGA ontziratzea goi mailako txipetarako aukera nagusia da, abantaila hauen ondorioz.

Dentsitate handia

Ehunka edo milaka konexio onartzen ditu aztarna trinkoan, diseinu konplexuak ahalbidetuz.

Errendimendu elektriko handia

Induktantzia eta erresistentzia murrizten duten interkonexio bide laburretatik dator, RF eta abiadura handiko aplikazioetarako maiztasun handiko seinalearen distortsioa eraginkortasunez minimizatuz.

Kudeaketa termiko hobea

Soldadura-bolek beroa PCBra eramaten dutelako ohikoak baino eraginkorrago gertatzen da.

Norberaren lerrokadura efektua

BGA Zirkuitu-plakak PCB-ren gainazaleko muntaketak esan nahi du birfluxuan, soldadura urtuaren gainazaleko tentsioak automatikoki zuzentzen dituela kokapen desbideratze txikiak, muntaia errendimendua hobetuz.

BGA Muntaketa Prozesua

Dentsitate handiko PCB Zirkuitu plaka BGA paketearekin SMT muntaketaren segmenturik zorrotzena da. Urrats bakoitzak kontrol zehatza eskatzen du juntura fidagarriak lortzeko.

1. PCB Pad Diseinua

Bi aukera daude. NSMD padek ez dute soldadura-maskararik padaren ertzetan, dimentsio koherenteak eta juntura mekaniko sendoagoak eskaintzen dituzte. SMD padek soldadura-maskara dute padaren ertzak estaltzen dituena, estres termikoa kontzentratuz eta soldadura eremu eraginkorra txikiagoa da. Abiadura handiko zirkuitu digitaletarako, NSMD hobesten da. BGA-ko altuera 0,5 mm-ra edo beherago jaisten denean, bidezko pad-a beharrezkoa da, txakur-hezurren haizagailu tradizionala ezin delako kabitu. Betegarri eta xaflatze bidezko lautasuna funtsezkoak dira. Gainazal irregularrek hutsuneak sortzen dituzte birjartzean.

2. Txantiloen diseinua

Stencil diseinuak soldadura-pasta bolumena zehazten du. Pitch fineko BGA muntaketetarako, laser bidezko eta elektroleundutako txantiloiak behar dira irekiera-tamainaren konpentsazioa dutenak. 0,4 mm-ko altuerako BGAetarako, txantiloiaren lodiera normalean 0,1 mm-koa da. Irekiduraren tamaina eta forma doitzen dira BGA bola tamaina bakoitzerako itsatsi bolumen egokia lortzeko.

3. Kokatzea

BGA osagaiak ikusmen lerrokatzea duten hautaketa eta leku automatizatuko ekipoen bidez jartzen dira. +/- 0,03 mm-ko kokapen-zehaztasunak soldadura-bola bakoitza dagokion padarekin lerrokatzen duela ziurtatzen du.

4. Reflow Soldadura

Reflow profila BGA muntaian parametrorik kritikoena da. Profilak lau etapa ditu. Aurreberotzeak segundoko 1 eta 3 °C arteko arrapala-tasa erabiltzen du, BGA eta PCBren arteko tenperatura-diferentzia murrizten du deformazioa saihesteko. Beratzen 150 eta 200 °C-tan mantentzen da 60 eta 90 segundoz, fluxua aktibatuz eta oxidoak kenduz. Berunik gabeko SAC305-rako 235 eta 245 °C arteko tenperatura gorenera iristen da, likidotik 60 eta 90 segundo arteko denborarekin. Hozteak segundoko 2 eta 4 °C arteko hozte-tasa erabiltzen du, alearen egitura fintzen du neke-bizitza hobetzeko. Tenperatura minimotik beherakoek artikulazio hotzak eragiten dituzte. Tenperatura maximotik gorakoek BGA osagaiaren barne egitura kaltetzen dute.

Fanway Gaitasun Teknikoak

Fanway-ren BGA pakete-zerbitzuarekin dentsitate handiko PCB zirkuitu-plaken muntaketak gaitasun tekniko hauek ditu.

BGA tamaina-tartea: 1x1mm-tik 50x50mm bitarteko BGA osagaiak muntatzea, gailu eramangarrietarako mikro BGAak eta errendimendu handiko prozesadoreetarako gorputz handiko FCBGAak estaliz.

Zelaiaren tamaina: Gutxieneko 0,4 mm-ko distantzia +/- 0,03 mm-ko kokapen-zehaztasunarekin. 0,4 mm-tik beherako eremuak kasuz kasu ebaluatzen dira.

Taularen geruza kopurua: 1 eta 108 geruza bitarteko plaken muntatzeko euskarria, alde biko taula sinpleak estaltzen dituena geruza handiko geruza-zenbaketa konplexuen atzeko planoen bidez.

Taularen lodiera: Plaken lodiera 0,2 mm-tik 10,0 mm-ra onartzen du, atzeko plano zurrunen bidez zirkuitu malguak estaliz.

Osagai pasiboen euskarria: Osagai pasiboak 01005 eta 0201 arte muntatzen ditu plaka berean BGA paketeekin batera.

Soldadura pilotak: Berunezko eta berun gabeko soldadura aleazioak onartzen ditu.

Ziurtagiriak: ISO9001, ISO14001, ISO13485, RoHS, IPC.

Aplikazioak

BGA PCB muntaia ezinbestekoa da I/O dentsitate handia, seinalearen osotasuna eta errendimendu termikoa eskatzen duten aplikazioetarako. BGA paketearekin dentsitate handiko PCB zirkuitu plaka multzoak funtsezko sektore hauetarako balio du.

AI eta errendimendu handiko informatika: GPUek, AI azeleragailuek eta zerbitzari-prozesadoreek FCBGA pakete handiak erabiltzen dituzte milaka konexiorekin.

Telekomunikazioak: 5G oinarrizko bandako txipek, sareko prozesadoreek eta switching ASICek abiadura handiko BGA behar dute datuen transmisiorako.

Gailu medikoak: Diagnostiko-irudiko ekipoek, pazienteen monitoreek eta tresna mediko eramangarriek BGA erabiltzen dute elektronika trinko eta fidagarri baterako.

Kontrol industriala: PLCek, motor-unitateek eta automatizazio-kontrolagailuek BGA erabiltzen dute prozesatzeko eta komunikazio-funtzioetarako.

Kontsumo Elektronika: Telefono adimendunek, tabletek eta eramangarriek mikro BGA erabiltzen dute espazioa mugatutako diseinuetarako.

Zergatik lan egin Fanway-rekin zure BGA PCB muntatzeko?

Zehaztasunez Kokatzeko Ekipamendua

+/- 0,03 mm-ko kokapen-zehaztasunak 0,4 mm-ra arteko BGA maila finak onartzen ditu.

Errefluxuaren profil kontrolatua

Zona anitzeko labeek profil termiko zehatzak ahalbidetzen dituzte BGA pakete mota eta soldadura aleazio desberdinetarako.

X izpien ikuskapena

2D eta 3D X izpien sistemek junturaren kalitatea egiaztatzen dute taula guztietan BGA bakoitzeko.

BGA birmoldaketa eta birmoldaketa

Kontrol termikoko profilak dituzten birlanketa-estazio dedikatuak BGA kentzea, koipeak garbitzea, birmoldatzea eta IPC-7711/7721 estandarrekin ordezkatzea egiten dute.

Diseinu-laguntza

BGA bideratze optimizatzeko PCB diseinuaren kontsulta, pad diseinuaren gomendioak eta in-pad bidezko estrategiak barne.

Zerbitzu osoa

PCB diseinuaren optimizaziotik osagaien hornikuntza, muntaketa, ikuskapena eta birlanketa bidez, dena kontaktu-puntu bakar baten bidez.

Ziurtagiriak

ISO9001, ISO14001, ISO13485, RoHS, IPC, IPC-A-610 eta IPC-7095 arauekin bat datozen muntaketa-prozesuekin.

BGA Muntaketa Zerbitzu pertsonalizatuak

Fanway-k dentsitate handiko PCB zirkuitu plaka muntaketa pertsonalizatua eskaintzen du BGA pakete zerbitzuekin, diseinu eta ekoizpen eskakizun espezifikoetara egokituta.

Diseinu-laguntzaGure ingeniaritza taldeak zurekin lan egiten du PCB diseinu-fasean, pad diseinua optimizatzeko, BGA paketeen kokapen eta haize-bideratzeen bidez, muntaketa-arazoak izateko arriskua murriztuz ekoizpena hasi aurretik.

Osagaien sorkuntzaBGA osagaien erosketa baimendutako hornikuntza-kateen bidez kudeatzen dugu, benetakotasuna eta trazabilitatea bermatuz. Epe luzeak edo bizitzaren amaierako egoera duten osagaiei dagokienez, gomendio alternatiboak eskaintzen ditugu.

Muntatzeko aukerakZerbitzuen artean, prototipoen muntaketa, bolumenaren ekoizpena, birlanketa, birmoldaketa eta osagaien ordezkapena daude. Zure proiektuaren fasera eta ordutegi-baldintzetara egokitzen gara.

Proba pertsonalizatuakProba-protokoloak proiektu bakoitzeko definitzen dira, ez uniformeki aplikatzen. Ikuskapena eta probak BGA pakete mota, plakaren konplexutasun eta aplikazio-eskakizunetara egokitzen ditugu.

Paketatzea eta BidalketaTaulak garbitu, estali egiten dira zehaztuta badago, ESD estandarren arabera ontziratzen dira eta trazabilitatearen dokumentazio osoarekin bidaltzen dira izendatutako tokira.

Ohiko galderak

G: Zein da Fanway-k munta dezakeen gutxieneko BGA zelaia?
A: Fanway-k BGA muntaia onartzen du 0,4 mm-ko altuerara arte estandar gisa. 0,4 mm-tik beherako eremuak kasuz kasu ebaluatzen dira.

G: Fanway-k BGA muntatzeko diseinu-laguntza eskaintzen al du?
A: Bai. Fanway-k PCB diseinuaren kontsulta eskaintzen du BGA bideratze-optimizaziorako, pad diseinuari, pad bidez betetzeari eta fan-out estrategiak barne.

G: Zein da BGA muntatzeko ohiko denbora-tartea?
A: BGA prototipoen muntaiak normalean 5 eta 7 laneguneko epean bidaltzen dira. Bolumen-eskaerak osagaien erabilgarritasunaren eta taularen konplexutasunaren arabera programatzen dira. Zerbitzu bizkortuak eskuragarri daude.

G: Fanway-k huts egin duen BGA bat birplanteatu al dezake?
A: Bai. Fanway-k BGA kentzea, padak garbitzea, birmoldatzea eta ordezkatzea eskaintzen du profil termiko kontrolatutako birlanketa estazio dedikatuak erabiliz. Berrelanak IPC-7711/7721 estandarren arabera egiten dira.

G: Zer BGA pakete mota onartzen ditu Fanway-k?
E: Fanway-k PBGA, CBGA, FCBGA, Micro BGA eta LGA paketeak onartzen ditu, baita µBGA, CTBGA, CABGA, CVBGA eta VFBGA ere.
