Elektronika fabrikatzeko mundu bizkorrean, non diseinu arinak eta goi mailako errendimendua funtsezkoak diren,Flex Flex PCBakirtenbide berritzaileenetako bat sortu da. Taula zurrunaren iraunkortasuna zirkuitu malguak aldakorrekin uztartuz, Flex PCB zurrunak berriz moldatzen ari dira ingeniariek kontsumitzaileen elektronikatik sistema aeroespazialetara nola diseinatzen duten. Artikulu honetan, flexy pcbs zurrunak direnean murgilduko gara, nola funtzionatzen duten, zergatik ari diren gero eta ezagunagoak diren eta nola beren parametro bakarrak eskaera handiko aplikazioetarako aukera optimoa bihurtzen duten.

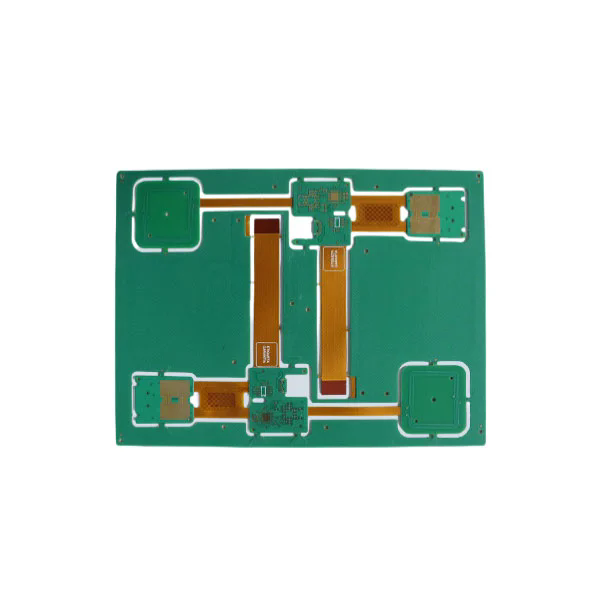

Flex PCB zurrumurrua inprimatutako zirkuitu hibridoa da, substratu zurrunak eta malguak diseinu bakarrean integratzen dituena. PCB tradizionalak ez bezala, FR4 edo antzeko material gogorrak dira, edo poliimido filmak erabiltzen dituzten zirkuitu malguak, Flex PCBak zurrumurruak bi teknologiak konbinatzen dituzte errendimendua eta diseinu askatasuna ahalik eta gehien lortzeko.
Bere muinean, sekzio zurrunak egonkortasun mekanikoa eskatzen duten osagaiak onartzen ditu, hala nola konektoreak, mikrokontrolagailuak edo zirkuitu integratuak, eta atal malgua taula bihurgune, tolestu edo bihurritzeko aukera ematen du itxitura trinkoetan sartzeko. Horrek Flex PCB zurrumurruak aproposak bihurtzen ditu espazioa mugatua den baina fidagarritasun handia funtsezkoa da.
Seinalearen osotasuna: geruza zurrun eta flexien arteko interkonexio laburragoak seinalea galtzea gutxitzen dute eta abiadura handiko datuen transmisioa hobetzen dute.
Aldakortasun mekanikoa: atal malguak tolesteko aukera ematen du eta horrek gailuaren tamaina orokorra murrizten du eta kablejeko bolumena ezabatzen du.
Fidagarritasuna hobetzea: PCB bakarrean flex eta zurrunak integratzeak soldadura juntura eta konektoreak minimizatzen ditu, porrot puntu arruntak dira.
Errendimenduaren eta diseinuaren malgutasun nahasketa honek Flex PCB zurrunak gero eta ezinbestekoak izan dira gailu medikoak, elektronika militarra, automobilgintza sistemak eta kontsumitzaileen tramankuluak bezalako industrietan.
Elektronika fabrikatzaileek normalean erabaki kritikoari aurre egiten die PCB motak hautatzerakoan: PCB zurrumurru tradizionala, PCB malgua edo Flex PCB zurruna erabili behar al dute? Hona hemen Flex PCB zurrumurruak diseinu aurreratuak aukeratzeko hoberena bihurtzen ari diren arrazoiak.
| Bereizgarri | PCB zurruna | PCB malgua | Flex PCB zurruna |
|---|---|---|---|
| Espazioaren erabilera | Mugatu | Bikain | Bikain |
| Iraunkortasun Mekanikoa | Garai | Neurritsu | Garai |
| Diseinu malgutasuna | Baxu | Garai | Garai |
| Seinalearen osotasuna | Neurritsu | Neurritsu | Bikain |
| Muntatzeko konplexutasuna | High (konektore gehiago) | Garai | Baxu |
| Fidagarritasun | On | Neurritsu | Bikain |
Flex phbs zurrunak bi munduen onena eskaintzen du, zirkuitu malguen egokitasunarekin ordenagailu zurrunaren sendotasuna konbinatuz. Honako hau da:
Diseinu trinkoak: ezinbestekoa da smartphone, uperable eta iOT gailuetarako.
Pisu murriztua: kritikoa aeroespaziala, droneak eta automobilgintzako aplikazioetarako.
Konexio puntu gutxiago: porrot puntu potentzialak murrizten ditu eta produktuen bizitza hobetzen du.
Errendimendu hobetua: seinaleen transmisioa mantentzen du maiztasun handiko aplikazioetan ere.
Gailu medikoak: Pacemakers, irudimen sistemak eta tresna kirurgikoak.
Aeroespace & Defense: Avionics, radar sistemak eta militar mailako elektronika.
Automozioa: Gidaba-laguntza-sistema aurreratuak (Adas), Infotaainment Systems eta EV bateriaren kudeaketa.
Kontsumitzaileen elektronika: smartphones, tablet, kamera eta joko kontsolak.
Egiturazko osotasuna mantentzen duen bitartean miniaturizazioa ahalbidetuz, Flex PCB zurrunak ezinbesteko osagaia bihurtu dira hurrengo belaunaldiko gailu elektronikoetan.
Flex PCB hornitzaile zurruna hautatzerakoan, parametro teknikoak ulertzea funtsezkoa da. Kalitate handiko fabrikazioak iraunkortasuna, errendimendua eta industria estandar zorrotzak betetzea bermatzen du. Jarraian, Flex Flex PCB gorriagoa definitzen duten produktuaren zehaztapenen laburpena da:
| Parametro | Zehaztapen |
|---|---|
| Material | Fr4, poliimidoa, maskota |
| Geruza kopurua | 2 eta 20 geruza |
| Kobre lodiera | 0,5 oz 4 oz |
| Min. Linearen zabalera / tartea | 0,075 mm / 0,075 mm |
| Zuloaren tamaina | Min. 0,1 mm |
| Flex bihurgune erradioa | 0,5 mm bezain baxua |
| Azaleko akabera | Enig, hasl, ost, murgiltzeko zilarra, urrezko plaka |
| Funtzionamendu tenperatura | -40 ° C eta 150 ° C |
| Inpedantziaren kontrola | ±% 10 |
| Ziurtagiriak | Rohs, ul, iso9001, IPC-6013 |
Zehaztapen hauek PCBk errendimendu elektriko handia mantentzen duela ziurtatzen dute eta ingurumen baldintza gogorrak jasaten dituztela. Flex-pcbs zurrumurruetan espezializatutako fabrikatzaileek fabrikazio teknika aurreratuak erabiltzen dituzte, hala nola laser zulaketa, kontrolatutako inpedantzia bideratzea eta ikuskapen optiko automatikoa, zehaztasuna eta fidagarritasuna bermatzeko.
Fabrikatzaile egokia aukeratzea PCB diseinu zuzena hautatzea bezain kritikoa da. Hona hemen kontrol zerrenda bat Flex Flex PCB hornitzaile fidagarria ebaluatzen laguntzeko:
Ingeniaritza espezializazioa: Ziurtatu fabrikatzaileak esperientzia anitzeko konplexua du Flex PCB diseinu zurrunak.
Materialaren kalitatea: erabil ezazu bakarrik FR4 maila altua eta poliimidoa iraunkortasuna eta malgutasuna bermatzeko.
Kalitatea ziurtatzea: proba protokolo zorrotzak bilatzea, besteak beste, AOI, inpedantzia probak eta estres termiko probak barne.
Pertsonalizazio aukerak: aukeratu zure aplikazio espezifikoetarako neurrira egindako soluzioak eskaintzen dituen hornitzailea.
Berun denbora eta eskalagarritasuna: prototipatze azkarra, masiboa ekoizteko eskalatzeko gaitasunarekin konbinatuta funtsezkoa da.
Ago Flex Flex Flex Fax fabrikatzaile nagusia da, kalitate handiko soluzioak eskaintzen dituena, medikuntza, automobilgintza, aeroespaziala eta kontsumitzaileen elektronika barne. Gure produktuak punta-puntako ekipamenduak erabiliz fabrikatzen dira, IPC-6013 arauak betetzen dituzte eta kalitate probak zorrotzak izaten dituzte goi mailako errendimendua bermatzeko.
MultiLayer diseinu konplexua edo errentagarritasun prototipoa behar duzun ala ez, fanyway-k laguntza osoa eskaintzen du diseinuaren kontsultatik azken ekoizpenera.
P11. Zeintzuk dira produktuaren diseinuan Flex PCBs zurrumurruak erabiltzearen abantaila nagusiak?
A1. Flex PCB zurrunak diseinu trinkoak ahalbidetzen dituzte, pisu orokorra murriztea, interkonexioak minimizatzea eta seinalearen osotasuna hobetzea. Abantaila hauek fidagarritasuna eta miniaturizazioa funtsezkoak diren industrietarako aproposak bihurtzen dituzte, adibidez aeroespaziala, automobilgintza eta teknologia medikoa.
Q2. Flex PCBak zurrunak dira, ohiko ordenagailu zurrunak baino garestiagoak al dira?
A2. Flex Flex-ren hasierako fabrikazio kostua handiagoa izan daitekeen arren, sarritan ekoizpen gastu orokorrak murrizten dituzte konektoreak minimizatuz, fidagarritasuna hobetuz eta muntaketa eraginkorra ahalbidetuz. Errendimendu handiko aplikazioetan, kostu aurrezpen garrantzitsuak eskaintzen dituzte produktuen bizimoduaren gainean.
Flex PCB zurrunak elektronika modernoa berriro definitzen ari dira, diseinu malgutasuna, fidagarritasuna eta errendimendua emanez. Ingeniariek teknologia medikotik aeroespaziora bitarteko industrien eskakizun hazten ari diren produktu trinkoak eta trinkoak sortzea ahalbidetzen dute.
-AnAgo, zure beharretara egokitutako kalitate handiko flex ordenagailu zurrunak fabrikatzen espezializatuta gaude. Gure puntako instalazioekin, proba protokolo zorrotzak eta ingeniaritza espezializazioa, zure produktuen errendimendu eta fidagarritasun optimoa lortzen lagunduko dizugu.
Zure elektronika diseinua hurrengo mailara eramateko prest?Jar zaitez gurekin harremanetanGaur zure proiektua eztabaidatzeko eta deskubritu Fanyway-k Flex Flex PCB irtenbide perfektua nola eman dezakeen.
-
