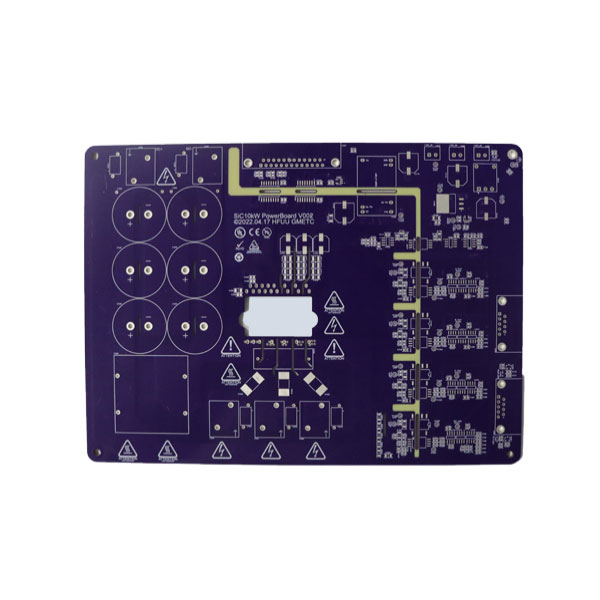

Gailu elektroniko txikiago, azkarrago eta indartsuagoen aldeko bultzada etengabeak berrikuntza nabarmena bultzatu du zirkuitu inprimatuen plaken teknologian. Dentsitate Handiko Interkonexioa (HDI) PCBak gaur egungo elektronika aurreratuenaren oinarri bihurtu dira, telefono adimendunetatik eta eramangarrietatik hasi eta automozioko segurtasun sistemetara eta inplante medikoetaraino. Zer egiten duen aztertzen duguHDI PCBOhiko taulak, inplikatutako funtsezko teknologiak eta nola desberdinak diraFanway-ren fabrikazio-gaitasunek fidagarritasun handiko plaka konplexu hauen ekoizpena onartzen dute. HDI fabrikazio modernoa definitzen duten diseinu-gogoetak, materialen aukerak eta kalitate-estandarrak aztertzen ditugu.
Zirkuitu inprimatua gailu elektroniko guztien oinarria da. Gailuak indartsuagoak eta trinkoagoak bihurtu diren heinean, PCBei ezarritako eskakizunak izugarri handitu dira. Zulo bidezko osagaiak eta arrasto zabalagoak dituzten PCB estandarrak jada ez dira nahikoak aplikazio moderno askotan. Osagai-dentsitate handiagoa, seinale-abiadura azkarragoak eta forma-faktore murriztuak dentsitate handiko interkonexio-teknologia hartzea bultzatu du.
HDI PCBek kableatu-dentsitate handiagoa lortzen dute unitateko azalera bakoitzeko, lerro eta espazio finagoen, bide txikiagoen eta konexio-pad-dentsitate handiagoaren konbinazioaren bidez. Plaka hauek espazio txikiagoetan funtzionalitate gehiago integratzea ahalbidetzen dute, 5G komunikazio-azpiegituratik hasi eta diagnostiko medikoko ekipamenduetara eta ibilgailuetako gidariaren laguntza sistema aurreratuetara bitarteko aplikazioetarako.
Fanway TeknologiaTxinan oinarritutako Fabrikazio Elektronikoaren Zerbitzu hornitzailea da, 12 urte baino gehiagoko esperientzia duen PCB fabrikazioan, muntaian eta probetan. Konpainiak amaierako irtenbideak eskaintzen ditu PCB diseinutik eta diseinutik amaitutako produktuen entregara arte. Artikulu honek HDI PCB teknologiari, inplikatutako fabrikazio-prozesuei eta Fanway dentsitate handiko interkonexio irtenbideak behar dituzten bezeroentzako bazkide bihurtzen duten gaitasunei buruzko ikuspegi objektiboa eskaintzen du.
HDI PCBak ohiko PCBetatik bereizten dira osagaien dentsitate handiagoa eta errendimendu elektriko hobea ahalbidetzen duten hainbat ezaugarri nagusiengatik.
HDI taulek 2,5 mil (0,0635 mm) edo are gutxiagoko traza-zabalera eta espazioak lor ditzakete. Honek eremu jakin batean bideratze gehiago ahalbidetzen du, eta BGAak (Ball Grid Arrays) bezalako pin kopuru handiko osagaiak konektatzea ahalbidetzen du, geruza anitzak edo tamaina handiko taulak behar izan gabe.
Taularen lodiera osoa zeharkatzen duten zulo bidezko ohiko bideek ez bezala, mikrobiak diametro txikiko bidexkak dira, normalean 150μm baino gutxiagokoak, ondoko geruzak lotzen dituztenak. Tamaina txikiagoak eremu jakin batean bide gehiago egiteko aukera ematen du eta bide berak kontsumitzen duen espazioa murrizten du.
Bide itsuek kanpoko geruza bat barneko geruza batekin konektatzen dute taula osoan zehar sartu gabe. Lurperatutako bideek barruko geruzak lotzen dituzte kanpoko gainazaletara iritsi gabe. Bide mota hauek interkonexio konplexuagoak ahalbidetzen dituzte kanpoko geruzetan espaziorik kontsumitu gabe.
Kobre geruzen arteko geruza isolatzaileak meheagoak dira HDI tauletan, eta horrek taularen lodiera orokorra murrizten eta seinalearen osotasuna hobetzen laguntzen du seinale bide laburretan.
Ezaugarri hauek, taldean, plaken tamaina nabarmen murriztea ahalbidetzen dute (batzuetan % 60 arte ohiko diseinuekin alderatuta), errendimendu elektrikoa mantentzen edo hobetzen duten bitartean.
HDI taula guztiak ez dira berdinak. HDI diseinu baten konplexutasuna, normalean, eraikitze-geruza kopuruaren eta inplikatutako bide-egituren arabera sailkatzen da.
| Klasea | Egitura | Konplexutasuna | Aplikazio tipikoak |
| GGI 1. klasea | 1+N+1 | Baxua | Oinarrizko kontsumo-elektronika, gailu sinpleak |
| GGI 2. klasea | 2+N+2 | Ertaina | Kontsumo-elektronika aurreratua, automoziorako infoentretenimendua |
| GGI 3. klasea | 3+N+3 | Alta | Errendimendu handiko gailuak, 5G azpiegitura, AI sistemak |
| GGI 4. klasea | 4+N+4 | Oso altua | Punta-puntako aplikazioak, erdieroaleen bilgarri |
Egitura-notazioan "N"-ak oinarrizko geruzen kopurua adierazten du. Konplexutasun handiagoko plakek fabrikazio prozesu sofistikatuagoak eta prozesuen kontrol zorrotzagoak behar dituzte.
Fanwayfabrikazio-gaitasunak garatu ditu HDI PCB eskakizun sorta zabala onartzeko. Hurrengo taulak eskuragarri dauden gaitasun nagusiak laburbiltzen ditu.
| Gaitasuna | Barrutia |
| Geruza kopurua | 1 – 108 geruza |
| Amaitutako taularen lodiera | 0,2 mm – 10,0 mm |
| Panelaren gehienezko tamaina | 610 mm × 1200 mm |
| Amaitutako Kobrearen Lodiera | 0,5 oz - 12 oz |
| Gutxieneko lerroaren zabalera / espazioa | 2,5 mil / 2,5 mil |
| Amaitutako Gutxieneko Zulo Tamaina | 0,1 mm |
| Gehienezko aspektu-erlazioa | 25:1 |
| Inpedantzia kontrolatzeko tolerantzia | ±% 10 |
Konpainiak gainazaleko akabera ugari eskaintzen ditu, besteak beste, HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP eta urre hatzak, bezeroei beren aplikazio espezifikoetarako eta ingurumen-eskakizunetarako akabera egokia hautatzeko aukera emanez.
HDI PCBak fidagarritasuna funtsezkoa den aplikazioetan erabiltzen dira normalean.Fanwayhainbat kalitate-ziurtagiri mantentzen ditu, nazioarteko estandarrak betetzeko konpromisoa islatzen dutenak.
• ISO 9001:2015– Kalitatea kudeatzeko sistemaren ziurtagiria.
• IATF 16949:2016– Automobilgintzaren kalitatea kudeatzeko araua.
• ISO 13485:2016– Gailu medikoen kalitatea kudeatzeko sistemaren ziurtapena.
Konpainiak IPC estandarrak ere betetzen ditu, besteak beste, IPC-A-600G inprimatutako plaken onargarritasunerako eta IPC-6012 PCB zurrunen errendimenduaren zehaztapenetarako. HDI PCB ekoizpena IPC 2 eta 3. klaseko estandarrentzako erabilgarri dago, eta 3. klasea misio-kritikoen aplikazioetarako maila gorena da.
Ingurumen-betetzeak UL segurtasun-ziurtagiria, substantzia arriskutsuak murrizteko RoHS betetzea eta REACH produktu kimikoak betetzen ditu.
E: HDI PCBek arrasto-zabalera finagoak (2,5 milera arte), bide txikiagoak (150μm-tik beherako mikrobiak) eta konexio-pad dentsitate handiagoa dute. Diseinu trinkoagoak ahalbidetzen dituzte seinalearen osotasun hobea duten PCB estandarrekin alderatuta.
A: Mikrobiak diametro txikiko bideak dira, normalean 150μm baino gutxiagokoak, ondoko geruzak lotzen dituztenak. Haien tamaina txikiagoak bideratze-dentsitate handiagoa ahalbidetzen du eta bide-egiturak kontsumitzen duen espazioa murrizten du.
A: Fanway-k 108 geruzarainoko HDI PCBak ekoitzi ditzake, diseinu-baldintzen eta material aukeraketaren arabera.
A: Fanway-k ISO 9001:2015, IATF 16949:2016 eta ISO 13485:2016 ziurtagiriak ditu. Konpainiak IPC estandarrak ere betetzen ditu eta UL, RoHS eta REACH betetzen ditu.
A: Eskuragarri dauden akaberen artean HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP eta urrezko hatzak daude. Aukeraketa aplikazioaren soldadura-baldintzen eta ingurumen-baldintzen araberakoa da.
HDI PCBteknologia ezinbestekoa bihurtu da forma-faktore txikiagoetan funtzionaltasun handiagoa behar duten gailu elektroniko modernoetarako. Aztarna finagoen, mikrobideen eta material aurreratuen konbinazioak PCB teknologia konbentzionalarekin posible ez liratekeen diseinuak ahalbidetzen ditu.
Fanway HDI PCB fabrikatzeko gaitasun multzo oso bat eskaintzen du, 108 arteko geruza kopuruarekin, 2,5 mileko gutxieneko arrastoen zabalerarekin eta maiztasun handiko eta abiadura handiko material sorta baterako laguntza eskaintzen du. Konpainiaren kalitate-ziurtagiriek —ISO 9001, IATF 16949 eta ISO 13485 barne— automobilgintza, medikuntza eta beste aplikazio zorrotz batzuen eskakizunak betetzeko konpromisoa islatzen dute.
Prototipatu azkarreko aukerekin eta DFM doako analisiarekin, Fanway-k laguntza praktikoa eskaintzen die HDI diseinu berriak garatzen dituzten bezeroei. Zure proiekturako bazkide fidagarri baten bila bazabiltza, gonbidatzen zaitugukontaktuaFanwaygaur. Talde teknikoak diseinu orientabideak, material gomendioak eta prezio lehiakorrak eman ditzake zure eskakizun zehatzetara egokituta. Jarri harremanetan enpresaren webgunearen edo posta elektronikoaren bidez elkarrizketa hasteko.
