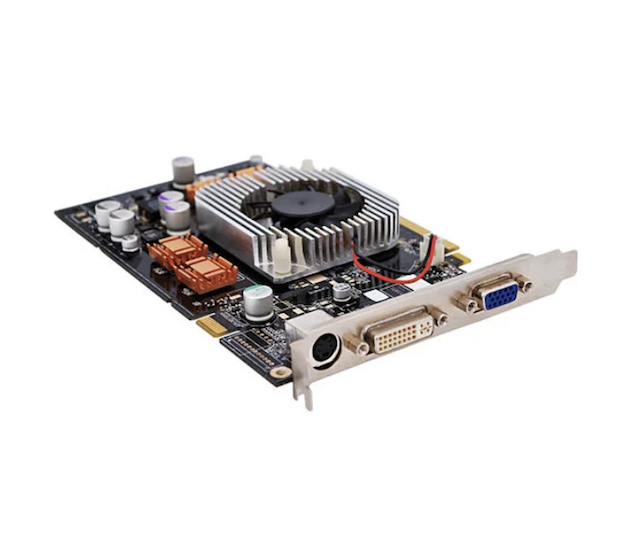

SMT mistoa eta zulo bidezko teknologia integratzeko muntaia

Produktuaren Abantailak

Potentzia-dentsitate handiagoaHDI + THT pilaketarekin

Taula-eremu mugatu batean, dentsitate handiko interkonexioa (HDI) bideratzeak seinale-sare trinkoak eskaintzen ditu SMT txipentzat, eta THT osagaiek potentzia-begiztetarako inpedantzia baxuko bideak eskaintzen dituzte. Sinergiak % 25 areagotzen du energia garraiatzeko ahalmena azalera-unitateko, eta errendimendu-eskaera handiagoak betetzen ditu taula handitu gabe.

Fidagarritasun handiko IPC-A-610 Klase 2 Ziurtagiria

SMT mistoak eta zulo bidezko teknologia integratzeko muntaketa prozesu guztiek zorrozki jarraitzen dute IPC‑A‑610 Klase 2 estandarrak. SMT errefluxutik THT uhinera edo soldadura selektibora, urrats bakoitzak prozesu-leihoak eta ikuskapen-irizpideak definitu ditu. Medikuntza eta automozioa bezalako fidagarritasunarekiko sentikorrak diren sektoreetarako, trazabilitatea osoa eskaintzen dugu ISO 13485 eta IATF 16949 arauekin.

Kostu orokorraren optimizazioa

SMT eta THT ekoizpen bereiziak bi lan-fluxu, bi logistika-multzo eta kudeaketa bikoitza dakar. Muntaketa mistoak bi prozesuak lerro batean integratzen ditu,rProzesuen arteko manipulazioa eta birkokapenaren galerak % 50 baino gehiago murriztea, kostu osoa % 30 murriztuz, ekoizpen zatituarekin alderatuta.

Mutur-Mutur Kalitate Kontrola: SPItik X Izpietara

Muntaia mistoak prozesu bakarreko plakek baino kalitate-arrisku handiagoak ditu SMT junturak kolpe termikoa jasan dezakete uhin-soldatzean, eta THT txertatzeak dagoeneko jarritako SMT osagaiak kaltetu ditzake. Gure kontrako neurriak honako hauek dira: soldadura-pasta bolumen optimizatu baterako txantiloiak, tenperatura altuko zintaren babesa SMT eremuetan uhinen soldadura baino lehen, eta ikuskapen bikoitza AOI + X izpiekin lotura ikusgaiak eta ezkutukoak (BGA, LGA) estaltzen dituena.

Zer da PCB-en muntaia mistoa?

PCB-en muntaketa mistoa gainazaleko (SMT) eta zulo bidezko (THT) osagaiak zirkuitu inprimatu bakarrean muntatzeko prozesua da. SMT osagaiak zuzenean taularen gainazalean jartzen dira eta reflow bidez soldatzen dira; THT kableak aurrez zulatutako zuloetatik sartzen dira eta kontrako aldean soldatzen dira uhin edo soldadura selektiboa erabiliz. "Bietako onena" estrategia honek SMTren dentsitate handia eta miniaturizazioa aprobetxatzen ditu THTren indar mekaniko eta potentziaren manipulazio bikainarekin batera. Muntaia mistoa oso zabalduta dago automobilgintzako elektronikan, gailu medikoetan, kontrol industrialetan eta aplikazio aeroespazialean.

Muntaketa-prozesu mistoaren fluxua

Fanway-k a jarraitzen duSMT-lehena, THT-segundoa SMT mistoa eta zulo bidezko integrazio teknologikoen muntaia ekoizteko sekuentzia eta hau errendimendurako funtsezkoa da. Fluxu osoa:

PCB Garbiketa eta Soldadura Pasta Inprimatzea
Taula garbitu ondoren, soldadura-pasta SMT padetan inprimatzen da txantiloiaren bidez. Taulen mistoetarako, txantiloi bat erabil daiteke zona ezberdinetan itsatsiaren lodiera doitzeko.

SMT kokapena eta birfluxua
Abiadura handiko pick-and-place makinek SMT osagaiak muntatzen dituzte, eta, ondoren, plaka errefluxu labe batetik pasatzen da SMT soldadura osatzeko. Urrats hau THT txertatzeko berrefluxuaren beroak THTren osagai gehienak kaltetu baino lehen egin behar dira (adibidez, plastikozko etxebizitzen konektoreak).

THT osagaien txertaketa
Eskuzko edo automatizatutako txertatzeko makinek THT kateak ipintzen dituzte xaflatutako zuloetan. Osagaiek plakaren kontra jarri behar dute kable zuzenekin, eta SMT soldadura-junturak pitza ditzakeen gehiegizko indarra saihestuz edo PCB okertu dezakete.

Uhin edo soldadura selektiboa
THT osagai asko dituzten plaketarako, uhin-soldadurak juntura guztiak pasaldi batean osatzen ditu. Diseinu misto trinkoetarako, soldadura selektiboak THT padetan soilik aplikatzen du soldadura, inguruko SMT osagaiak esposizio termikotik babestuz. Soldadura selektiboak 2-5 mm-ko soldadura-uhinaren altuera mantentzen du (8-12 mm-ko uhin-soldadura konbentzionalean baino), beroak eragindako zona nabarmen murrizten du.

Berun moztea, garbitzea eta ikuskatzea
Gehiegizko berunak mozten dira, fluxu-hondarrak garbitzen dira, eta ondoren, AOI ikus-entzunezko ikuskapena, X izpien ikuskapena (ezkutuko artikulazioetarako) eta proba funtzionalak egiten dira.

Prozesuaren funtsezko puntuak Muntaketa mistoan zehar

Muntaia mistoak baldintza bereziak ezartzen dizkio PCB diseinuari, hiru puntu hauek zuzenean eragiten dute produkzio errendimenduan:

Zonakako diseinua ≥3 mm-ko tartearekin
Argi eta garbi bereizi SMT eta THT eremuak taulan. Jarri THT osagaiak (konektoreak, kondentsadore handiak) plakaren ertzetan edo ertzetan, eta mantendu SMT gailu fineko gailuak (BGA) bi zonen artean gutxienez 3 mm-ko tartea mantentzen duten THT eremutik urrun, sartzean interferentzia mekanikoak eta soldadura zipriztinak saihesteko uhin-soldatzean.

Zuloaren tamaina parekatzea: 0,1-0,2 mm-ko sakea
THT pad-zuloaren diametroak osagaien berunaren diametroa baino 0,1-0,2 mm handiagoa izan behar du, txertatze leuna bermatuz. Estuegi eta sartzea zaila edo ezinezkoa da; solteegia eta osagaia aldatzen da, soldadura eskasa betetzea eraginez.

Erliebe termikoa eta mantentzeko eremuak
Kobrezko plano handietara (lurra, potentzia) konektatutako THT padek erliebe termikoko erradioak erabili beharko lituzkete beroa azkarregi urrun ez dadin, eta horrek juntura hotzak eragiten ditu. Soldadura selektiboko THT-ko gailuen inguruan, gorde kanpo-eremu egokiak ondoko osagaiak saihesteko.

Produktuen Aplikazioak

Muntaia mistoa SMT mistoa eta zulo bidezko integrazio teknologikoen muntaia

Automobilgintza Elektronika
ECUek, BMSek, ADAS sentsore-moduluek plaka horiek guztiek txip trinkoak behar dituzte seinalea prozesatzeko eta korronte handiko konektoreak, erreleak eta bibrazioak eta tenperatura-zikloak jasaten dituzten beste THT pieza batzuk.

Industri Kontrolak eta Potentzia Moduluak
PLCak, serbo unitateak, elikadura industrialak SMTk kontrol-logika eta komunikazioak kudeatzen ditu, THT-k potentzia MOSFETak, transformadoreak eta kondentsadore handiak kudeatzen ditu kudeaketa termikorako.

Gailu medikoak
Paziente-monitoreak, ultrasoinu-sistemak, diagnostiko-ekipoak SMT sentsore-frontendetarako eta prozesadore-nukleoetarako, THT potentzia-konektoreetarako eta maiz lotzen diren interfazeetarako.

Aeroespaziala eta Defentsa
THT konexioek sendotasun mekanikoa eskatzen duten fidagarritasun handiko sistemek MIL-STD-202G bibrazio-arauak bete behar dituzte.

Zergatik fidatu Fanway zure hornitzaile gisa muntaketa mistorako

12 urteko muntaketa mistoko esperientzia
Hamarkada bat baino gehiago daramatzagu SMT-THT muntaketa mistoan espezializatuta, DFM berrikuspenetik bolumen ekoizpenera arte ezagutza sakona eraikiz. Gure taldeak ulertzen du zein diseinuk eragiten dituzten uhin-soldadura-zubiak eta zein kokapenek testu-liburuetan ez dauden baina azken etekina zehazten duten txertatze-esfortzuaren ikasgaiak eragiten dituzten.

ISO 9001:2015 eta IPC-A-610 Klase 2 Ziurtagiria
Prozesu guztiak ziurtatutako kalitate-sistemen pean exekutatzen dira. Plaka bakoitzari AOI, X-Ray eta proba funtzionalak egiten zaizkio. Medikuntza eta automobilgintzako bezeroentzat, trazabilitatearen dokumentazio osoa eskaintzen dugu ISO 13485 eta IATF 16949 arauekin bat datorrena.

Geldialdi bakarreko zerbitzua: diseinutik entregara
DFM berrikuspena, osagaien kontratazioa, SMT+THT muntaia eta azken probak eskaintzen ditugu. Besterik gabe, eman zure Gerber fitxategiak eta BOM eta gainontzekoa kudeatuko dugu.

Bolumen-gaitasun malguak
Prototipotik bolumen handiko produkziorako laguntza. Ez dago NRE kuotarik taula misto estandarrentzat; taula konplexuetarako, ingeniaritza berrikuspena eta prozesuak optimizatzeko aholkularitza eskaintzen dugu.

Ohiko galderak

G: Zein da muntaketa-taulen ohiko denbora-tartea?
E: Prototipoek normalean 5-7 lanegun behar dituzte, bolumen txikiak (<1000 pcs) 7-10 egun, eta bolumen handiak kasuan-kasuan ebaluatzen dira, oro har, 10-15 lanegun.

G: Zein THT osagaiek soldadura selektiboa behar dute uhin soldatzearen ordez?
E: SMT osagaiak (batez ere pitch fineko BGAak, QFNak) THT padetatik gertu kokatzen direnean edo THT osagaiak beroarekiko sentikorrak direnean (adibidez, plastikozko karkasak dituzten konektoreak), soldadura selektiboa gomendatzen da. THT juntura-eremua bakarrik berotzen du, gainerako taula esposizio termikotik babestuz.

G: SMT mistoak eta zulo bidezko teknologia integratzeko muntaiak PCB substraturako material bereziak behar al ditu?
E: FR-4 estandarra nahikoa da multzo misto gehienetarako. Hala ere, plakak potentzia handiko THT osagaiak (transformadoreak, potentzia MOSFETak) baditu, Tg altuko materiala (Tg ≥ 150 °C) gomendatzen dugu uhin-soldaduraren shock termikoa jasateko.

G: SMT eta THT osagaiak alde berean jar daitezke?
A: Bai. Biak goiko aldean jartzea da ikuspegirik errazena, behealdea garbi utziz uhin-soldatzeko. Hala ere, ziurtatu gutxienez 2-3 mm-ko tartea SMT pad eta THT zuloen artean.

G: Fanway-k berunik gabeko soldadura onartzen al du?
A: Bai. Gure reflow eta uhin soldatzeko sistemak guztiz bateragarriak dira berunerik gabeko aleazioekin (SAC305, etab.), tenperatura-profilak horren arabera ezarrita.

G: Zein akats-tasa espero dezakegu muntaketa mistorako?
E: DFM-ren parte-hartze sakonarekin, gure muntaketa mistoaren lehen pasabidearen etekina % 97 gainditzen du normalean. Kontrol-puntu nagusiak: diseinuaren berrikuspena diseinuan, SMT babesa uhinen soldadura baino lehen eta AOI+X Izpien ikuskapen bikoitza.
