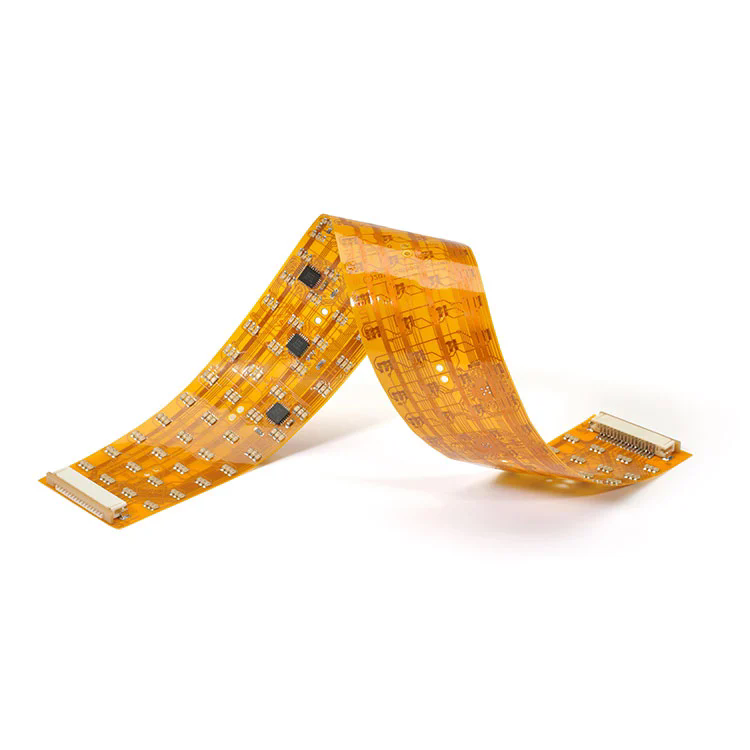

Inprimatutako zirkuitu malguak(FPC PCBS) elektronika modernoaren egitura berriro aldatu duen berrikuntza dira, eta dentsitate handiko zirkuitu konexioak ahalbidetuz. PCB tradizional zurrunak ez bezala, FPC PCBak oinarri malguetatik egindako material malguak dira, hala nola poliimidoa (PI) edo poliesterra (maskota), tolestu, tolestu edo bihurritu daiteke zirkuitua hautsi gabe. Ezaugarri berezi honek diseinatzaileek produktu txikiagoak, meheagoak eta dinamikoagoak lortzeko aukera ematen die.
FPC PCBak oso erabilgarriak dira gailu eramangarrietan, instrumentu medikoetan, automobilgintzako sistemetan, sisteman, smartphonetan eta industria kontrol sistemetan. Haien malgutasuna eta goi mailako errendimendua fundazio kritikoa bihurtzen dute elektronika trinko eta funtzio anitzeko bilakaerarako.
FPC PCBren funtsezko ezaugarriak hauek dira:
Arina eta mehea: lodiera 0,1mm bezain baxua izan daiteke, gailu elektroniko miniaturizatuentzat egokia izan dadin.
Fidagarritasun handia: kobrearen zirkuitu malguak kable bidezko akatsak murrizten ditu eta seinaleen osotasuna hobetzen dute.
Bero eta erresistentzia kimikoa: poliimido substratuak errendimendu egonkorra bermatzen du ingurune gogorretan.
Makurdura dinamiko dinamiko bikaina: pieza mugikorrak edo tolestagarriak dituzten gailuetarako egokia.
Funtsean, FPC PCB-k funtzionaltasun, iraunkortasun eta malgutasun nahasketa ezin hobea ahalbidetzen du, berrikuntza elektronikoaren hurrengo belaunaldiek eskatzen duten diseinu askatasunari eusten.
FPC PCB baten funtzionamendu printzipioa bere egitura geruzan dago, eta horri esker, kobrearen arrasto eroaleek film isolatzaile malgu batean inprimatu ahal izango dute. Egitura orokorrean honako hau da:
Oinarrizko materiala (substratua): malgutasun eta isolamendu mekanikoa eskaintzen duen POLITIMIDE (PI) edo Pet Film.
Geruza itsasgarria: kobrezko papera substratuari loturak (itsasgarri edo itsasgarri gutxiago izan daitezke).
Kobre papera: gaur egungo transmisiorako geruza eroalea.
Coverlay filma: Zirkuitua ingurumen kalteetatik babesten du eta isolamendua ematen du.
Sendotze geruza (aukerakoa): konektore-guneak edo muntaketa puntuak indartzen ditu.
Jarraian, taula zehatza da FPC PCB fabrikazio profesionalean erabiltzen diren gako teknikoen laburpenak laburbilduz:
| Parametro | Zehaztapen | Deskribapen |
|---|---|---|
| Oinarrizko materiala | Poliimidoa (PI) / PET | Substratuaren material malgua eta erresistentea |
| Kobre lodiera | 1/3 oz - 3 oz | Egungo eramateko gaitasuna zehazten du |
| Geruza kopurua | 1 - 6 geruza | Zirkuituaren konplexutasunaren araberakoa da |
| Linearen gutxieneko zabalera / tartea | 0,05mm / 0,05mm | Zirkuituaren dentsitatearen zehaztasuna definitzen du |
| Azaleko akabera | Enig, OSP, Hasl, Murgiltzea Zilarrezkoa | Soldagarritasuna eta korrosioaren babesa bermatzen ditu |
| Okertu erradioa | ≥0,5mm | Malgutasuna eta iraunkortasuna adierazten ditu okertzean |
| Funtzionamendu tenperatura | -40 ° C eta 150 ° C | Tenperatura handiko inguruneetarako egokia |
| Soldadura | Horia, beltza, berdea, gardena | Estaldur estetikoa eta babesgarria eskaintzen ditu |
| Inpedantziaren kontrola | ±% 10 | Seinaleen transmisioaren egonkortasuna mantentzen du |
Parametro tekniko hauek zuzenean eragina dute errendimendu elektrikoan, iraunkortasun mekanikoan eta produktuen integrazioaren eraginkortasuna FPC PCBak. Materialen eta diseinuaren konbinazio egokiak seinale transmisio egonkorra bermatzen du muturreko baldintza mekanikoetan ere.
Gailu elektroniko modernoetarako PCB diseinua kontuan hartuta, FPC PCB-k aldakortasun eta fidagarritasun paregabea eskaintzen du ohol zurrunekin alderatuta. Hazten ari den ospearen arrazoiak hiru ingeniaritza abantaila nagusitan oinarritzen dira:
FPC PCBek ingeniariek hiru dimentsioko interkonexioak sortzea ahalbidetzen dute taula tolestuz eta tolestuz, gailu konplexuak geometriak egokitzeko. Ezaugarri honek nabarmen murrizten du espazioaren eskakizunak eta gailu meheagoak, arinagoak eta ergonomikoak diseinatzeko aukera ematen du - ezinbestekoa da smartphonetan, kameretan eta medikuetan.
Soldadura gutxiagorekin eta konektoreak, FPC PCBek konexio solteak eta seinaleen interferentziak murrizten dituzte. Bibrazio oso erresistentea dute, errendimendu koherentea funtsezkoa den automobilgintza eta aeroespazio aplikazioetarako aproposak bihurtuz.
Kobreen arrastoen eta kontrolatutako inpedantzia kontrolatzeko uniformetasunak maiztasun handiko seinaleen osotasuna mantentzen laguntzen du. Hau bereziki funtsezkoa da abiadura handiko komunikazio sistemetan, IOT moduluetan eta sentsore aurreratuetan.
Muntatzea sinplifikatzen du eta kableatzeko akatsak murrizten ditu.
Bero xahutzeko errendimendu bikaina eskaintzen du.
Batzar elektroniko arinak eta miniaturizatuak gaitzen ditu.
Ekoizpen automatikoa onartzen du etekin handiko tarifekin.
Kontsumitzaileen elektronika: Smartphones, pilulak, pantaila tolesturak, kamerak.
Ekipo medikoak: markagailuak, diagnostiko irudien sistemak, biosentsoreak.
Automozio Elektronika: Instrumentuen panelak, LED argiztapena, airbag sistemak.
Automatika industriala: kontrol panelak, beso robotikoak eta sentsore adimendunak.
Gaitasun horiek integratuz, FPC PCBak ez dira osagai teknologiko bat soilik, produktuen berrikuntza eta lehiakortasuna gaur egungo elektronikaren fabrikazioan definitzen duena.
Eskuineko FPC PCB hornitzailea hautatzea ezinbestekoa da produktuaren errendimendu egonkorra eta epe luzerako fidagarritasuna lortzeko. Fabrikatzaile bat ebaluatzean, kontuan hartu alderdi hauek:
Ziurtatu fabrikatzailea Laser zulatzeko makina aurreratuak, zehaztasun grabaketa sistemak eta ikuskapen optiko automatikoa (AOI) dimentsioko zehaztasuna eta koherentzia mantentzeko.
Kalitate goreneko FPC PCBak Dupont ™ edo Panasonic ™ polimido filmak bezalako material ziurtatuen mende daude, garbitasun handiko kobrearen paperekin konbinatuta. IPC Class 3 Betetzea eta ISO 9001 ziurtagiria bezalako kalitatearen kontrol prozesu zorrotzak fabrikazio fidagarritasunaren adierazleak dira.
Hornitzaile profesional batek laguntza tekniko osoa eskaini beharko luke.
FPC PCB fidagarriek proba prozesu anitz jasaten dituzte, besteak beste:
Proba elektrikoak (e-proba) hautemate irekia / laburra egiteko.
Erresistentzia mekanikoa berresteko tolestura eta flexio probak.
Ingurumen iraunkortasunerako shock termiko eta zahartze probak.
Ikuskapen mikroskopikoa uniformetasun eta atxikimenduaren kalitatea lortzeko.
Eskarmentu handiko eta ziurtatutako hornitzailea aukeratuz gero, ekoizpen arriskuak nabarmen murriztu ditzakezu, fidagarritasuna hobetu eta denbora-azoka optimizatu.
1.G.: Zein da FPC PCB eta PCB zurrumurruen arteko aldea?
A1: Alde nagusia malgutasunean eta egituran datza. FPC PCBek material malguak erabiltzen dituzte, esaterako, okertu eta tolestea ahalbidetzen duten poliimidoa, eta PCB zurrunak FR-4 substratu solidoekin eginda daude. FPC PCBak gailu trinkoak edo hunkitzeko aproposak dira, eta pcbs zurrunak egitura estatiko eta handietarako erabiltzen dira.
2.G.: FPC PCBak korritu altu al dira gaur egungo aplikazioak?
A2: Bai, kobrezko lodiera eta kudeaketa termiko egokiarekin, FPC PCBek korronte altua modu eraginkorrean kudeatu dezakete. Kobre indartuarekin geruza anitzeko FPCak karga astunak jasan ditzake automobilgintza, potentzia moduluak eta industria kontrol sistemetan.
Malgutasuna, fidagarritasuna eta zehaztasunak aurrerapen teknologikoa definitzen duen garai batean, FPC PCBak erreproduzitu gabeko eginkizuna dute hurrengo belaunaldien hurrengo belaunaldia pizteko. Egitura arina, abiadura handiko errendimendua eta diseinuaren egokitasuna uztartzeko duten gaitasunak industria desberdinetan berrikuntzaren ardatz bihurtzen ditu.
-AnJada, estandar industrial zorrotzenak betetzen dituzten FPC PCB konponbide pertsonalizatuak eskaintzen espezializatuta gaude. Fabrikazioko instalazio aurreratuekin, kalitate proba zorrotzak eta bezeroen gogobetetzearekin konpromisoa hartzen du, Fanway-k zirkuitu malguak ematen ditu errendimendu gailurrean eta epe luzeko iraunkortasuna ematen du.
Errendimendu handiko elektronika garatzen ari bazara eta FPC PCBko bazkide fidagarria bilatzen baduzu, ez izan zalantzarikJar zaitez gurekin harremanetangaur Fanway-en ingeniaritza taldeak adituen orientabideak, diseinuaren laguntza eta geldialdi bakarreko produkzio zerbitzuak eskainiko ditu zure ideia berritzaileak bizitzeko.
-
