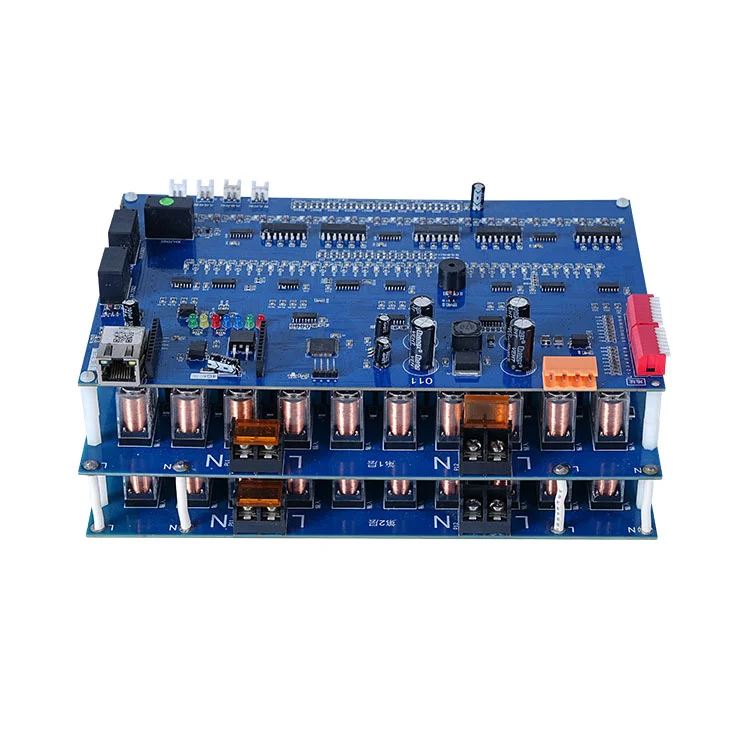

FanwaySMT PCB muntaiaekoizpen-errendimendu praktikoa eskaintzen du kokapen-abiadura teorikotik haratago. Benetako eraginkortasuna plaken diseinuak, osagaiak, ikuskapenak eta hornikuntza-kateak eragiten du elektronikaren fabrikazioan.
Elektronikako fabrikazioaren eremuan, kokapen-abiadura termino teorikoetan aipatzen da askotan. Hala ere, mundu errealeko errendimendua plakaren konplexutasunaren, osagaien nahasketaren, ikuskapen-zikloen eta hornikuntza-katearen egonkortasunaren araberakoa da. Horregatik, orduko osagaien (CPH) neurriak ekoizpen-sistema zabalago batean ulertu behar dira, zifra isolatu gisa baino.
Gaur egungo elektronikaren ekoizpenaren panoraman, PCB muntaketa-lerroak ez dira jada makinaren abiadura gorenaren arabera soilik ebaluatzen. Horren ordez, kalitate-murrizketen pean etengabeko errendimenduaren arabera neurtzen dira.
Abiadura handiko hautaketa-makina batek kokapen-tasa teoriko oso altuak iragar ditzake, baina benetako produkzio-irteerak honako hauek dira:
- Osagaien tamainaren aldakuntza (01005 BGA handietara)
- Kokapen-zehaztasun-baldintzak
- Ikuskapen-pausoak (SPI, AOI, X izpiak)
- Produktuen exekuzioen arteko aldaketa-denbora
- Programazioaren optimizazioa eta elikaduraren konfigurazioa
Horrek esan nahi du "orduko osagaiak" balio finko bat baino barruti dinamikoa dela.
SMT sistema moderno gehienek minutuko osagaiak (CPM) arabera funtzionatzen dute makina mailan. Lerro oso batera eskalatzen direnean, hainbat makina paraleloan funtzionatzen dute, hau da, errendimendua agregatu egiten da, baina baita ere mugatuta dago, hala nola, ikuskapen estazioak eta errefluxuaren orekatzea.
Termino praktikoetan, kokapen-buru aurreratu bakar batek orduko hamarnaka kokapen baino gehiago izan ditzake baldintza idealetan, baina PCB-en muntaketa-lerro oso batek hainbat faseren arteko sinkronizazioa kontuan hartu behar du.
SMT linea moderno bat ez da makina bakarra, ekosistema koordinatua baizik. Etapa tipikoak honako hauek dira:
- Soldadura-pasta inprimatzea (SPI egiaztapena)
- Abiadura handiko osagaiak jartzea
- Reflow soldadura
- Ikuskapen optikoa eta estrukturala (AOI/X izpiak)
- Proba funtzionalak
Etapa bakoitzak sistema osoaren errendimendu eraginkorra eragiten du. Nahiz eta kokatzea oso azkarra izan, beheranzko ikuskapen- eta zuzenketa-begizkeek egonkortasuna bermatzen dute eta akatsen hedapena murrizten dute.
Errendimenduan eragiten duen faktore garrantzitsuenetako bat makinaren ikusmenaren zuzenketa da. SMT sistema aurreratuek denbora errealeko lerrokadura optikoa erabiltzen dute osagaien posizioa zuzentzeko.
Horrek modernoa ahalbidetzen duSMT PCB muntaialerroak mikra-mailako zehaztasuna mantentzeko, sarritan ±25μm barruan. Horrek fidagarritasuna hobetzen badu ere, abiaduraren aurrean orekatu behar diren mikro-pausoak ere sartzen ditu lan-fluxuan.
Emaitza sistema bat da, non "azkar" kokapen-abiadura gordinak ez ezik, zehaztasun-zuzenketak zein eraginkortasunez integratzen diren ere definitzen duen.
Benetako errendimendua hobeto ulertzeko, kontuan hartu lerro anitzeko ekoizpen-ingurune bat. Kasu honetan, Fanway-k 8 SMT lineak funtzionatzen ditu abiadura handiko kokapen-gaitasunarekin.
Linea bakoitzak teorikoki kokapen-bolumen oso altuak lor ditzake 24 orduko zikloan. Hala ere, benetako irteera produktuaren konplexutasunaren eta ikuskapen-zikloen eraginpean dago.
| Parametroa | Balio-barruti tipikoa | Oharrak |
| Lerro bakoitzeko kokapen-abiadura | Gehienez 10 milioi kokapen / 24 ordu | Maximo teorikoa baldintza optimizatuetan |
| Osagai sorta | 01005 eta 50 mm × 50 mm bitarteko BGAak | Pakete finak eta handiak biltzen ditu |
| Ikuskapen-estaldura | % 100 SPI + AOI + X izpiak | Etapa anitzeko egiaztapena |
| Prototipoaren buelta | ~72 ordu | Balioztatze-ziklo azkarrak |
| Akats-tasaren helburua | <%0,5 | Prozesuaren araberakoa |
Praktikan, PCB Assembly irteera abiadura eta egonkortasunaren arteko oreka gisa ulertzen da. Abiadura handiko funtzionamendua etengabe balioztatu behar dute ikuskapen sistemek kalitate koherentea bermatzeko.
Elektronika ekoizpenean ohikoa den uste oker bat da kokapen azkarragoak eraginkortasun handiagoa dakarrela beti. Egia esan, gehiegizko abiadura kontrolatu gabe ezkutuko eraginkortasunik eza eragin dezake.
Kokapen-abiadurak prozesuko atalase optimoa gainditzen duenean, hainbat arazo ager daitezke:
- Oker lerrokatuta dauden osagaiak berritu beharra daukate
- Soldadura-zubi edo hilobi-efektuak
- Ikuskapen-errefusa-tasak handitzea
- Arazte-ziklo osagarriak saiakuntzan zehar
Arazo hauek ez dira berehala agertzen karga-zenbaki gordinetan, baina azken entrega-epeetan nabarmen eragiten dute.
Horregatik, modernoaSMT PCB muntaiaestrategiek optimizazio orekatua lehenesten dute abiadura teoriko maximoa baino.
Makinen gaitasunez haratago, prozesuen ingeniaritza zeregin nagusia betetzen du produkzio-irteera egonkorra mantentzeko.
Elementu nagusiak hauek dira:
- DFM (Design for Manufacturability) azterketa, kokapen konplexutasuna murrizteko
- Elikaduraren antolamendu optimizatua makinaren geldialdi-denbora minimizatzeko
- Denbora errealeko feedback begiztak AOI eta kokapen sistemen artean
- Hornikuntza-katearen koordinazioa, materialen etenaldiak saihesteko
Faktore hauek abiadura handiko gaitasuna mundu errealeko ekoizpen-errendimendu koherentea bihurtzen dela ziurtatzen dute.
Produktu mota ezberdinek SMT konfigurazio desberdinak behar dituzte. Kontsumo-elektronikak, industria-kontrol-taulak eta automobilgintza-moduluek muga desberdinak ezartzen dituzte kokapen-dentsitatean eta ikuskapen-zorroztasunean.
Beraz, PCB muntaketa ingurune malgu batek linearen konfigurazioak dinamikoki egokitu behar ditu konfigurazio finko bakarrean oinarritu beharrean.
PCB-en muntaia-gaitasuna orduko osagaien arabera ebaluatzean, esanguratsuagoa da sistema-mailako errendimendua kontuan hartzea makinen zehaztapen isolatuak baino.
Hiru gai nagusi agertzen dira:
- Errendimendua produkzio-kate osoaren araberakoa da, ez bakarrik kokapen abiadura.
- Ikuskapen-sistemak irteerako egonkortasunerako osoak dira, ez hautazko gainkostuak.
- Benetako eraginkortasuna abiaduraren, zehaztasunaren eta errepikakortasunaren arteko orekari esker lortzen da.
Elektronika modernoaren garapenean, oreka hori askotan garrantzitsuagoa da zenbakizko errendimendu gorena baino.
Azken batean,SMT PCB muntaiaerrendimendua abiadura handiko kokapen, zehaztasun kontrola eta geruza anitzeko ikuskapenaren oreka koordinatu gisa ulertu behar da, sistema elektronikoak kontzeptutik exekuzio fidagarrira joan daitezkeela ziurta daitekeen egonkortasunarekin.
