PCBren diseinutik ekoizpen masibora, Fanway-k PCB fabrikaziorako zerbitzuak azkar ematen ditu, zure proiektuaren eskakizun askotarikoei aurre egiteko eta zure denbora azkartzeko.

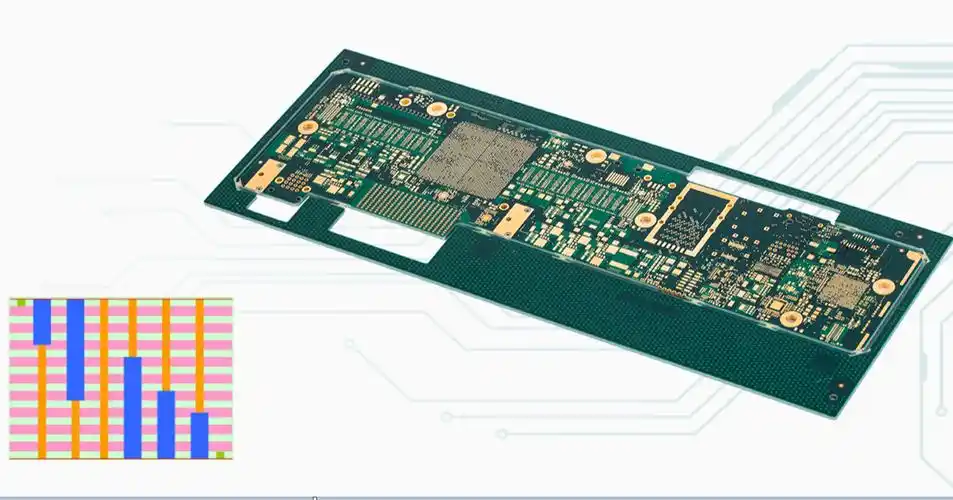

HDI PCB (dentsitate handiko interkonektatua PCB) inprimatutako zirkuitu-taula mota da, kable bidezko dentsitate nabarmen handiagoa eskaintzen duten unitate bakoitzeko. HDI PCB fabrikazioa azkar bihurtu da gailu elektroniko txikiagoak, trinkoagoak eta iraunkorrak diseinatzeko azken irtenbidea. Funtsezko ezaugarriak hauek dira:
Arrastoaren zabalera meheagoak / espazioak(3/3 milurtetara) konexio trinkoagoak ahalbidetzen ditu mugatutako guneetan.
Mikrobak(Normalean <150μm-ko diametroa) geruzen arteko dentsitate handiko interkonexioak errazten ditu.
Blind / lurperatutaBarneko geruzak konektatzea kanpoko gainazalik sartu gabe, taularen tamaina% 60 arte murriztea seinalearen osotasuna hobetzeko.
Geruza altua zenbatzen da(gehienez 20+ geruza) anitzeko arkitektura konplexuak laguntzeko.
HDI PCB espezialista gisa, Fanway Technology-k 12+ urteko esperientzia du HDI fabrikazio aurreratuan, zehaztasun eta fidagarritasuna eskatzen duten industrietarako neurrira egindako irtenbideak emateko:
Mediku:Gailuak ezartzea, diagnostiko ekipamenduak.
Automozioa:Adas, EV bateriak kudeatzeko sistemak.
5g Komunikazioak:Abiadura handiko zerbitzari batzordeak, mmwave moduluak.
Kontsumitzaileen elektronika:Smartphones tolesgarriak, iOT sentsore miniaturalizatuak.
Fanway-ek Txinan HDI PCB hornitzaile eta hornitzaile fidagarria izatearen konpromisoa hartu du, ISO 9001 ziurtagiriko prozesuak IPC-6012 klaseko 3 estandarrekin konbinatuz, eginkizun kritikoko errendimendua ziurtatzeko.
Kalitate kontrolatzeko sistema zorrotza dugu fabrikazioan, hainbat proba ditugu, beraz, AOI, X izpiak, proba elektrikoak eta abar, PCB eta osagaiak ikuskatzeko kalitate handiko produktua bermatzeko.
Hornidura-kate egonkorra dugu, lehengaiak kostu txikiagoetan jasotzeko aukera ematen duena. Lineako jarraipen sistema eta bakarreko fabrikazio guztiak kostua murrizten lagun dezake.
Lineako jarraipen sistemak zure eskaeraren egoera jarraitzeko eta ekoizpen egutegia hobeto kontrolatzeko eta HDI PCB garaiz kontrolatzeko aukera ematen du.
Gure dedikatutako taldeak kontzeptua ekoizpenera laguntzen dizu.
| Klase teknologikoa | Egitura | Konplexitate | Eska |
| Hdi 1. klasea | 1 + n + 1 | Baxu | Kontsumitzaileen oinarrizko elektronika, gailu sinpleak |
| HDI 2. klasea | 2 + N + 2 | Bitarte | Kontsumitzaileen Elektronika Aurreratua, Automozioa |
| HDI 3. klasea | 3 + N + 3 | Garai | Errendimendu handiko gailuak, 5g, AI sistemak |
| HDI 4. klasea | 4 + N + 4 | Oso altua | Ebaketa-puntako aplikazioak, erdieroaleak |
| Geruza kopurua | 1-108l |
| Amaitu taularen lodiera | 0,2mm-10.0mm |
| MAX panelaren tamaina | 610mm * 1200mm |
| Kobrearen lodiera amaitu | 0,5oz-12oz |
| Min linearen zabalera | 2.5mil / 2.5mil |
| Min amaitzeko zuloaren tamaina | 0,1mm |
| Aspeta-erlazio maximoa | 25: 1 |
| Inpedantziaren kontrol tolerantzia | +/-% 10 |
| Azalera akaberak | Hasl (lf), engl, lmmersion th, lmmersion silver, urrezko hatza, taula osoa urrezko plaka gogorrarekin, OSP, Eneplg |
| Materialak: | FR-4 TG150 / TG170, Rogers, Arlon, Taconic, Tuc TU-872 SLK, TU-883, Panasonic M6 / M7, BERGGUIIST etab. |
6L LED PCB fotoelektrikoa 1 urratsa HDI-rekin

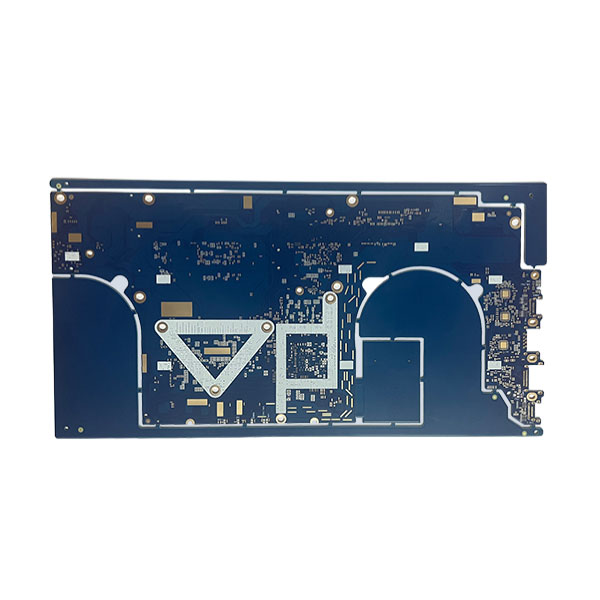

8L ordenagailu eramangarriaren plaka 2 urratsekin HDI
14L Rogers PCB hibridoa 1 urratsekin HDI
HDI itsu anitzeko PCB bidez
