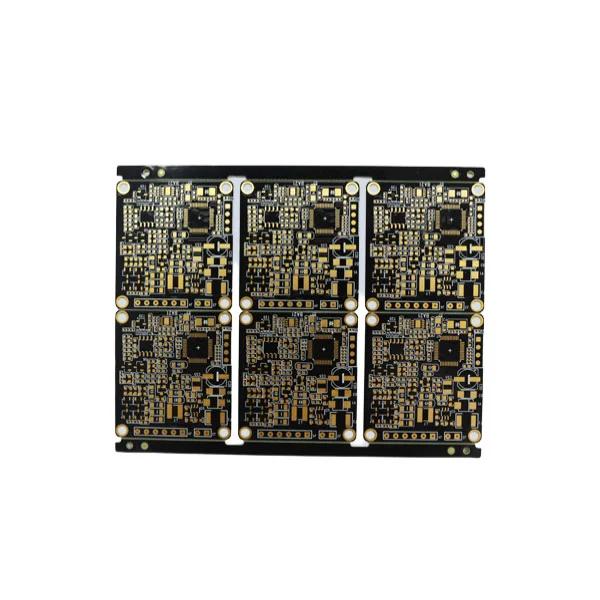

Ingeniari eta fabrikatzaile elektroniko gehienek kostua, suaren erresistentzia eta geruza anitzeko bateragarritasuna orekatzeko borrokatzen dute PCB substratuak hautatzerakoan.FR4 PCB, beira-zuntzezko epoxi-zirkuitu plaka nagusiko materialak UL94 V-0 suaren aurkako kalifikazioarekin, halako min-puntuak ezin hobeto konpontzen ditu.Fanway Teknologia, 12 urteko EMS eta PCB fabrikatzaile profesionala, pertsonalizagarriak eskaintzen dituFR4 PCBAlde bakarreko 108 geruzako oholak estaltzen ditu, ISO, IATF eta mediku ziurtagiri osoekin.
FR4 PCBFlame Retardant Grade 4 inprimatutako zirkuitu plakari egiten dio erreferentzia, suaren aurkako epoxi erretxinaz bustitako beira-zuntz ehundutako oihalez egina, UL94 V-0 auto-itzaltzeko segurtasun estandarra lortuz.Fanway FR4 PCBgeruzetan, lodieran, kobrearen pisuan eta gainazaleko akaberan pertsonalizazio malgua onartzen du, teknologiaren bidez HDI itsu/lurperatuarekin bateragarria.FanwayPCB diseinua, fabrikazioa, SMT muntaia eta proba osoa integratzen ditu, geltoki bakarra eskainizFR4 PCBSegmentu elektroniko guztietarako prototipotik ekoizpen masiborako soluzioak.
| Parametro Elementua | Berariazko Gama Estandarra |
| Gehienezko geruza kopurua | Gehienez 108 geruza |
| Amaitutako taularen lodiera | 0,2 mm - 10,0 mm |
| Gehienezko Produkzio Panel Tamaina | 610 mm * 1200 mm |
| Kobrearen lodiera aukerak | 0,5 OZ ~ 12 OZ |
| Gutxieneko lerroaren zabalera/tartea | 2,5 mil / 2,5 mil |
| Amaitutako zuloen tamaina txikiena | 0,1 mm |
| Gehienezko aspektu-erlazioa | 25:1 |
| Inpedantzia kontrolatzeko tolerantzia | ±% 10 |
| Eskuragarri dauden gainazaleko akaberak | HASL(LF), ENIG, murgiltze-lata/zilarra, urrezko hatza, OSP, urrezko xaflaketa gogorra |
| Aukerako FR4 Material Kalifikazioak | TG150, TG170, halogenorik gabeko FR4 |
| Maiztasun handiko materiala parekatzea | Rogers, Arlon, Taconic pilaketa hibridoa |
UL94 V-0 ziurtagiriak plaka zirkuitu laburrean edo tenperatura altuko berokuntzaren ondoren auto-itzaltzen duela ziurtatzen du, eta sute arriskua murrizten du automobilgintza, medikuntza eta potentzia elektronikako ekipoetarako.
Geruza bakarra/bikoitza/anitza, HDI itsuak eta kobre lodiko diseinuak onartzen ditu; 0,4 mm-ko lodiera eta 3,2 mm-ko lodiera duen taularen lodierarekin bateragarria produktuen miniaturizazio-eskaera anitzeko.
Galera dielektriko baxua, isolamendu bikaina eta hezetasunaren aurkako errendimendua; Beira-zuntzezko oinarri gogorrak makurdurari eta deformazioei aurre egiten die ekoizpenean eta ekipamendu epe luzerako funtzionamenduan.
FR4 aldaera estandarrak, Tg handikoak eta halogenorik gabekoak aukerakoak dira, berunik gabeko soldadura-prozesuekin eta ingurumen-esportazioekin bat datozen RoHS eta REACH bezalako arauekin bat datozenak.
Lehengaien kostu orekatua Rogers edo zeramikazko substratuekin alderatuta;Fanwaypilaketa-diseinua optimizatzen du FR4 seinale-eremu arruntetarako eta maiztasun handiko materialetarako soilik RF piezetarako erabiltzeko, proiektuaren aurrekontu orokorra murrizteko.
Fanway Teknologia12 urte baino gehiagoko fabrikazio elektronikoko esperientzia du, EMS kate industrial osoa PCB diseinutik kutxa muntatzera:
1. Produkzio-ekipo osoa
SMT linea automatikoak, 3D X-Ray, AOI, SPI, uhin-soldadura, BGA birlanketa estazioa eta proba funtzional osoko makinaz hornituta daude.FR4 PCBikuskapena.
2. Ziurtagiri Sistema zorrotza
ISO9001: 2015, IATF16949 automozio estandarra, ISO13485 gailu medikoen ziurtagiria, UL, RoHS, REACH eta IPC fabrikazio-betetzea.
3. Ziklo Osoko Kalitate Kontrola
DFM doako aurre-ekoizpenaren analisia, sarrerako materialaren ikuskapena, prozesuko AOI/X-Ray eskaneatzea osoa, hegan zunda proba elektrikoa amaitu da birlanketa-tasa murrizteko.
4. Bidalketa-ordutegi malgua
72 orduko prototipo-zerbitzu azkarra, 5-7 eguneko ontziratu gabeko ekoizpen-epea, proba-sorta txikiak eta eskaera handiak onargarriak dira.
5. I+G eta Salmenta Osteko Talde Profesionala
Ingeniariek doako diseinuaren optimizazioa eskaintzen dute; 24/7 laguntza teknikoa, 3 urteko bermea kalitatezko produktu akastunetarako.
• Automobilgintza Elektronika: Autoen kontrol-taulak, energia-potentzia-modulu berriak, sentsore PCBak (IATF ziurtagiria duten FR4 plakak)
• Gailu medikoak: Monitorizazio ekipoak, diagnostiko tresnen zirkuitu plakak (ISO13485 halogenorik gabeko FR4)
• Kontsumo Elektronika: Ordenagailu eramangarriak, LED argiztapena, etxetresna elektrikoak kontrolatzeko panelak
• Industri Automatizazioa: PLC, sentsore, motor drive FR4 zirkuitu plakak
• Telekomunikazioak eta 5G: Oinarrizko estazioen kontrol osagarriak, FR4-Rogers RF plaka hibridoak
• Energia berriztagarriak: Eguzki-kontrolagailua, energia biltegiratzeko ekipoen PCBak
1. 6-geruzako HDIFR4 PCBLED ekipamendu fotoelektrikoetarako, seinale-transmisio egonkorra argiztapen-moduluetarako
2. 8 geruzako HDI FR4 ordenagailu eramangarriaren plaka, Tg handiko materiala denbora luzez koadernoaren beroa xahutzea egokitzen duena
3. 14 geruza FR4 + Rogers Hybrid PCB komunikazio RF ekipoetarako, kostua orekatzeko eta maiztasun handiko errendimendua
4. Geruza anitzeko pertsiana FR4 Industrial Control Board bidez, korronte handiko potentzia-zirkuituetarako kobrezko diseinu lodia
FR4 Flame Retardant Grade 4 esan nahi du, Fanway FR4 PCB guztiak UL94 V-0 auto-itzaltzen duten suaren erresistentzia ziurtagiria gainditzen dute.
Bai, TG150/TG170 eta halogenorik gabeko FR4 materialak eskuragarri daude medikuntzako eta berunik gabeko ekoizpen proiektuetarako.
Fanway-k 72 orduko itzulera azkarra onartzen du prototipo lote txikietarako; masiboki ekoizpenak 5-7 lanegun behar ditu.
Bai, irtenbide bakarra eskaintzen dugu PCB fabrikazioa, SMT/DIP soldadura, proba funtzionalak eta kutxa eraikitzeko muntaia barne.
UL, RoHS, REACH, ISO9001, IATF16949, ISO13485 proba eta betetze dokumentuak eskuragarri daude.
Fanway-k pilatutako taula hibridoak fabrikatzen ditu FR4 eta Rogers konbinatuz, materialaren kostu osoa murrizteko, RF errendimendua galdu gabe.
FR4 PCBFabrikazio elektronikoko proiektu ia guztietarako substratu aukerarik errentagarriena eta polifazetikoa izaten jarraitzen du, suaren segurtasuna, errendimendu egonkorra eta egitura pertsonalizagarria integratuz. -k lagundutaFanway12 urteko PCB eta EMS fabrikazio-esperientzia, ekoizpen-lerro automatiko osoak eta esportazio-ziurtagiri osoak, estandarrak eta pertsonalizatuak eman ditzakegu.FR4 PCBprototipoak eta eskaera masiboak automobilgintza, medikuntza, telekomunikazio eta elektronika industrialaren fabrikatzaileentzat. Zehaztapen teknikoen fitxak, DFM doako ebaluazioa eta fabrikako aurrekontuak behar badituzu, mesedez.jarri gurekin harremanetan. Gure PCB ingeniaritza talde profesionalak parekatua diseinatuko duFR4 PCBkonponbideak pilatzea zure ekipoen lan-ingurunearen eta parametro elektrikoen eskakizunen arabera.
