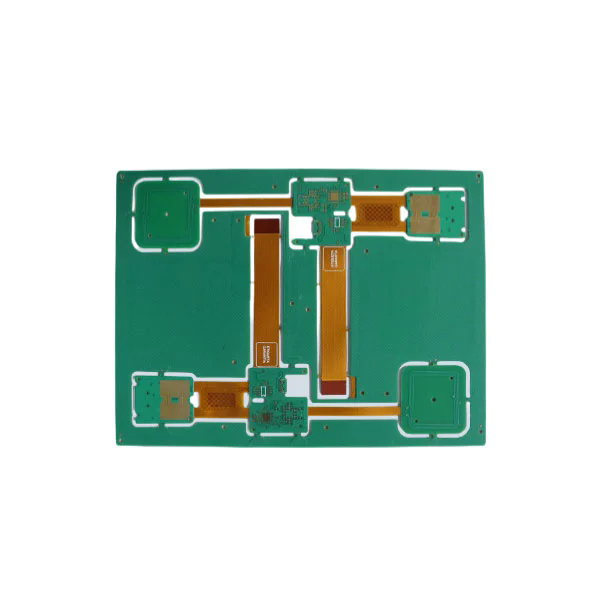

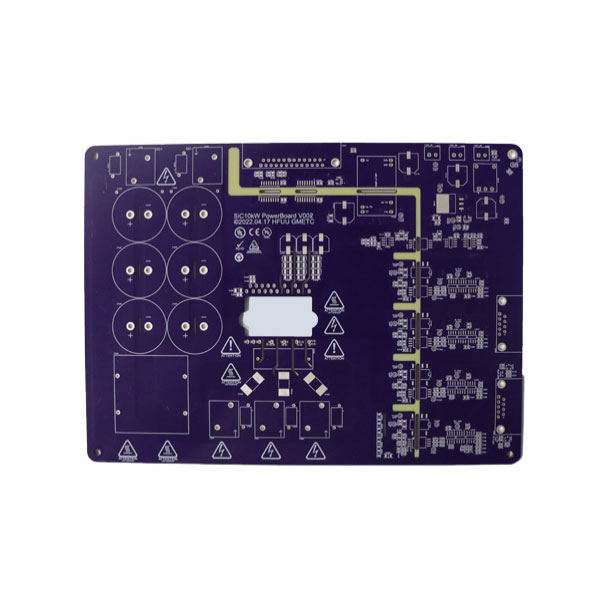

Gaur egungo aro digitalean, ia gailu moderno guztiak, smartphone eta ekipamendu medikoetatik automobilgintzako kontrol sistemetara (zirkuitu inprimatutako taulan (PCB) oinarritzen da. Geruza bakarreko eta geruza biko pcbs-ek hamarkadetan oso erabiliak izan diren bitartean, gailu indartsuago eta trinkoagoen eskaria egin duMultiLayer PCBakErrendimendu handiko elektronikan industria estandarra.

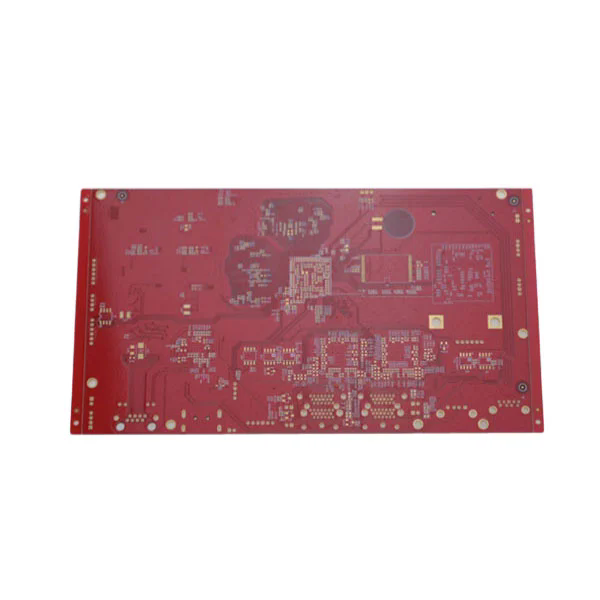

PCB anitzeko PCB batek hiru kobre geruza eroale edo gehiagok osatzen dute, dielektriko gisa ezagutzen den material isolatzailearen arabera bereizita. Alde bakarreko edo bikoitzeko tauletan ez bezala, PCB anitzekoak diseinatzaileek bideratze konplexua, funtzionalitate handiagoa eta fidagarritasun hobetzea ahalbidetzen dituzte. Arkitektura honek seinaleko fluxua optimizatzen du, baita interferentzia elektromagnetikoak ere nabarmen murrizten dituena, eta horrek kezka handia du abiadura handiko zirkuituetan.
PCB anitzetako abantailak beren egiturazko konplexutasunetik haratago doaz. Fabrikatzaileek aukera txikiagoak, arinagoak eta iraunkorragoak diren gailuak eraikitzeko aukera ematen dute, prozesatzeko ahalmena edo eraginkortasuna sakrifikatu gabe. Aeroespazialaren, telekomunikazio edo teknologia medikoan, PCB anitzeko aldakortasunak berrikuntzaren ardatz bihurtu ditu.
Oinarrizko mailan, PCB anitzekoak espazio mugatuaren eta errendimenduko botilen arazoa konpontzen du. Kobre geruza anitzak pilatuta, diseinatzaileek seinaleak modu adimentsuagoan ibiltzeko gaitasuna lortzen dute eta bi geruzako ohiko taulekin gertatzen diren pilaketa gaiak ekiditen dituzte. Hori da multiAyer PCBak dominatzen dituzten arrazoi garrantzitsuenetako bat, bai miniaturizazioa eta errendimendua ezinbestekoak diren.
PCB anitzeko PCB baten funtzionamendu printzipioa bere geruza diseinuan dago. Eraikitzen den geruza bakoitza zirkuitu patroiekin grabatuta dago, eta Viasek (zuloak, itsuak edo lurperatutako viaseak) lotzen ditu geruza horiek komunikazio elektriko bizia ahalbidetzeko. Geruza dielektrikoek kobrezko geruzak isolatzen dituzte, seinale elektrikoak interferentzia minimoekin eta eraginkortasun handienarekin bidaiatzen dutela ziurtatuz.
MultiLayer PCB tipiko baten parametro profesionalak hobeto erakusteko, kontuan hartu taula hau:
| Parametro | Zehaztapen-tartea |
|---|---|
| Geruza kopurua | 4 eta 40+ geruza |
| Oinarrizko materiala | FR4, TG FR4, ROGERS, Poliimidoa |
| Kobre lodiera | 0,5 oz geruza bakoitzeko 3 oz |
| Kontseiluaren lodiera | 0,4 mm-ko 5,0 mm |
| Min. Zuloaren tamaina | 0,1 mm |
| Azaleko akabera | Hasl, Enig, OSP, Murgiltzeko Zilarrezkoa |
| Inpedantziaren kontrola | ±% 10 tolerantzia |
| Funtzionamendu tenperatura | -40 ° C eta 150 ° C |
| Soldadura maskararen kolorea | Berdea, beltza, zuria, urdina, gorria |
Parametro horiek ingeniaritza gaitasunak ez ezik, fabrikatzaileek eman ditzaketen pertsonalizazio aukerak ere islatzen dituzte. Adibidez, TG FR4 edo Rogers materialek aukeratzeak beroarekiko erresistentzia eta egonkortasuna bermatzen ditu, hala nola automobilgintzako radar sistemak edo aerospazioko aerospazialak. Kobrezko lodiera funtsezkoa da uneko kargak maneiatzeko, eta inpedantzia kontrolak maiztasun handiko seinaleen transmisioan zuzenean eragiten du.
PCB anitzeko PCB baten diseinu-prozesuak pauso ugari ditu: sorkuntza eskematikoa, geruza pila planifikatzea, bideratzea eta simulazio probak. Ingeniariek eskakizun elektrikoak, termikoak eta mekanikoak orekatu behar dituzte. Planifikazio eskasak gurutzeak, berotzea edo seinaleak galtzea ekar dezake, horregatik, PCB diseinu anitzeko diseinua zientzia eta artea da.
Gainera, PCB fabrikazio teknologian aurrerapenak, hala nola, laserreko zulatutako mikrobak, HDI (dentsitate handiko interkonektatutako metodoak), eta kapsulatutako osagaiak - MultiLayer taulak errendimenduaren altuera berrietara bultzatu dituzte. Ezaugarri hauek PCB modernoak 5g, IOT, adimen artifizialeko gailuak eta hurrengo belaunaldiko mediku diagnostikoko ekipamenduak onartzen dituzte.
Industriak gero eta gehiago aukeratzen ari diren arrazoia argia da: errendimendu eta fidagarritasun handiagoa dute geruza bakarreko edo geruza bikoitzeko alternatuekin alderatuta. Hona hemen adopzio zabala azaltzen duten abantaila garrantzitsuenetako batzuk:
Seinale osotasun handia: inpedantzia kontrolatuarekin eta lurreko plano anitzekin, PCB anitzekoak seinaleen distortsioa minimizatzen du. Abiadura handiko aplikazioetarako kritikoa da, hala nola datu-zerbitzariak eta 5g base geltokiak.
Diseinu trinkoa: geruzek pilatzeak bertikalki murrizten ditu taularen gainazal handien beharra, fabrikatzaileek produktuak txikiagoak eta arinagoak izan daitezen energia galdu gabe.
Iraunkortasun hobetua: PCB anitzekoak ingurumen estresa jasaten duten kalitate handiko materialekin eraikitzen dira, tenperatura gorabeherak, bibrazioa eta shock mekanikoak barne.
Interferentzia elektromagnetiko murriztuak (EMI): Lurreko planoen erabilerak eta bideratze estrategikoek zirkuitu sentikorrak zaratatik babesten laguntzen dute, errendimendu koherentea bermatuz.
Aldakortasuna: Kontsumo-tramankuluak sateliteetara, PCB anitzekoak hainbat industrietara eta aplikazioetara egokitzen dira.
Adibidez, automobilgintzaren industrian, PCB anitzeko Power gidariaren laguntza-sistemak (Adas), ibilgailuen infotainment eta bateriak kudeatzeko sistemak ibilgailu elektrikoetan. Ekipamendu medikoetan ezinbestekoak dira MRI eskanerrentzat, markagailuetarako eta irudien sistemetarako, non fidagarritasunak bizitza edo heriotza esan nahi du. Telekomunikazioen sektorean, PCB anitzekoak maiztasun handiko datuen transmisioa konektibitate egonkorra behar duten gailu trinkoetan gaitu.
MultiLayer PCBak tamaina murriztea, errendimendua hobetzeko eta fidagarritasuna orekatzeko gaitasuna ez da negoziagarria elektronika ekosistema modernoan.
1.G.: Zein da desberdintasun nagusia PCB anitzeko eta geruza bikoitzeko PCBren artean?
Geruza bikoitzeko PCB batek bi geruza eroale baino ez ditu, zirkuitu bideratzeen konplexutasuna mugatuz. Hala ere, PCB anitzeko PCB batek hiru geruza eroale edo gehiago pilatzen ditu, diseinu trinkoagoak, seinalearen osotasun hobea eta errendimendu handiagoa ahalbidetuz. Horrek aukera anitzekoak abiadura handiko, dentsitate handiko eta fidagarritasun handiko aplikazioetarako aukerarik gogokoena da.
2.G.: Zenbat denbora irauten du gutxienez PCB anitzekoak aplikazio zorrotzetan?
PCB anitzeko PCB baten bizimodua aukeraketa materiala, funtzionamendu ingurunea eta fabrikazioaren kalitatea dira. TG FR4 handiko FR4 edo poliimidoa bezalako material espezializatuekin, PCB anitzekoak 10-20 urte edo gehiago iraun dezake aplikazio industrial edo aeroespazialetan. Kudeaketa termiko egokia eta gainazal finak iraunkortasuna luzatzen du.
Elektronika aurreratuen eskaria hazten den heinean, enpresek PCBko bazkideak behar dituzte produktuak ez ezik, epe luzerako fidagarritasuna.JadaMultiLayer PCBen fabrikatzaile fidagarri gisa finkatu da, artearen fabrikazio prozesuak kalitate kontrol zorrotzarekin uztartuz. Lote txikiko prototipoetatik eskala handiko produkziora, Fanway-k kontaketa bakoitzean nazioarteko estandarrak betetzen ditu errendimendua eta segurtasuna lortzeko.
Zure aplikazio espezifikora egokitutako errendimendu handiko ordenagailu anitzeko ordenagailu iraunkorrak bilatzen badituzu, orain gure taldearekin konektatzeko unea da.Jar zaitez gurekin harremanetanGaur egun Fanway-k zure hurrengo berrikuntza mundu mailako PCB soluzioekin nola babesten duen ikasteko.
