Fanway-k amaierako amaierako muntaketa zerbitzu eraginkorrak eta fidagarriak ematen ditu, zure produktuaren arrakasta azkartzeko zure eskakizun bakarretara egokituta.

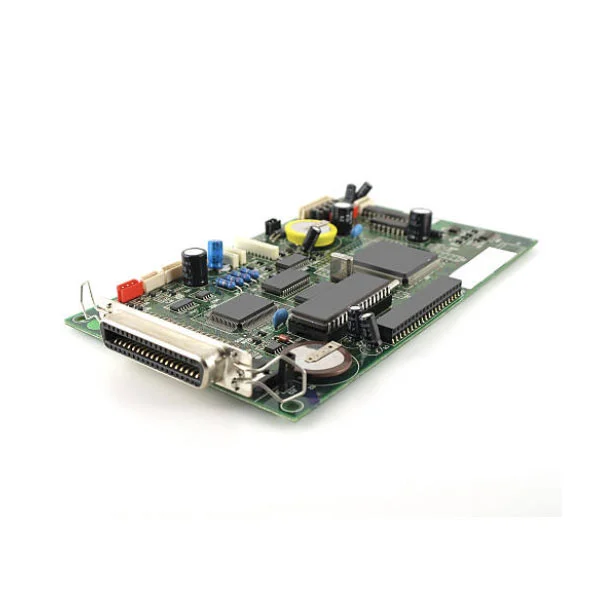

Fanway-ren Hybrid SMT THT Technology PCB Assembly Service-k oinarrizko ingeniaritza-erronka bati aurre egiten dio: abiadura handiko seinalea prozesatzeko gainazalean muntatzeko gailuak behar dituzten plakak eta zulo bidezko osagaiak potentzia manipulatzeko eta iraunkortasun mekanikorako. Zerbitzu hau ez da bi prozesu bereizten konbinazio soila; arreta handiz sekuentziatutako lan-fluxua da, SMT junturak babesten dituena THT soldadura garaian, babes termikoaren ondoren soilik soldadura selektiboa edo uhina aplikatzen duena eta IPC-A-610 Klase 2 estandarrak betetzen dituzten muntaiak eskaintzen ditu. 12 urteko teknologia mistoko esperientziarekin, Fanway-k SMT eta THT guneen arteko interakzio kritikoak kudeatzen ditu, txip-kokapen trinkoak konektore handiekin eta potentzia-gailuekin batera bizi direla bermatuz, etekina edo fidagarritasuna kaltetu gabe.
Muntaia mistoak oinarrizko diseinu-muga bat konpontzen du: teknologia bakar batek ez du osagai mota guztiak modu egokian kudeatzen.
Seinalearen osotasuna eta dentsitatea lortzeko, SMT-k 01005 pasiboak, 0,3 mm-ko BGAak eta abiadura handiko interfazeak onartzen ditu. Osagai hauek soldadura-pasten inprimaketa eta reflow profil zehatzak behar dituzte.
Potentziarako eta erresilientzia mekanikorako, THTk bibrazio, txertatze-ziklo eta korronte handiei eutsi behar dieten konektoreak, erreleak, transformadoreak eta kondentsadore handiak maneiatzen ditu. Zulo bidezko junturak 50N-tik gorako tira-indarra ematen dute, SMTk ezin du bat etorri.
Zure PCBak bi kategoria behar dituenean, Hybrid SMT THT Technology PCB Assembly Service bihurtzen da fabrikazio bide praktiko bakarra. Osagai guztiak teknologia batera behartzen saiatzeak fidagarritasuna sakrifikatzen du (SMT erabiliz gailu elektrikoetarako) edo espazioa alferrik galtzen du (THT erabiliz tonu finko ICetarako).
Berrikusi zure material-faktura. Bi talde hauek baditu, muntaketa mistoa behar da.
SMT taldea: BGA, QFP, QFN, LGA, txip-erresistentzia/kondentsadoreak (0402, 0603), edo plakatik pasatzen ez den edozein osagai.
THT taldea: DIP ICak, pin goiburuak, terminal-blokeak, kondentsadore elektrolitiko handiak, zulo bidezko fitxak dituzten potentzia MOSFETak, transformadoreak edo plakaren bidez finkapen mekanikoa behar duen edozein osagai.
Bi taldeak dituzten taulak ezin dira modu eraginkorrean muntatu SMT bakarrik erabiliz (THT osagaiak ezin dira pick-and-place jarri) ezta THT bakarrik (pitch fineko SMT osagaiak ezin dira uhin-soldatu zubirik gabe). Hybrid SMT THT Technology PCB Assembly Service agertoki zehatz honetarako diseinatutako irtenbidea da.
Sekuentzia finko bat jarraitzen dugu SMT junturak babesteko THT soldadura bitartean.
1. urratsa:Soldadura-pasta inprimatzea eta SMT kokatzea. Stencil inprimatzeak SMT padetan bakarrik aplikatzen du itsatsi. Taulen mistoetarako, txantiloiak erabiltzen ditugu zona ezberdinetan itsatsiaren lodiera doitzeko. Abiadura handiko kokapen-makinek SMT osagaiak muntatzen dituzte lehenik.
2. urratsa:Reflow soldadura. Taula reflow labe batetik pasatzen da SMT junturak osatzeko. Urrats hau THT sartu baino lehen gertatu behar da, errefluxuaren tenperaturak THT osagai gehienak kaltetuko lituzkeelako (batez ere plastikozko konektoreak).
3. urratsa:THT txertatzea. Operadoreek edo txertatzeko makina automatizatuek THT kateak jartzen dituzte plakadun zuloetatik. Osagaiak taularen parean jartzen dira; berunak zuzen mantentzen dira. Txertatze-indarra kontrolatzen da inguruko SMT soldadura-junturak pitzatzea edo PCB okertzea ekiditeko.
4. urratsa:Soldadura uhin edo selektiboa. THT osagai asko dituzten plaketarako, uhin-soldadurak juntura guztiak pasaldi bakarrean osatzen ditu. THT padetatik gertu dauden SMT osagaiak dituzten diseinu misto trinkoetarako, soldadura selektiboa aplikatzen dugu. THT padek soilik jasotzen dute soldadura, uhin altuera txikiagoarekin (2-5 mm vs. 8-12 mm ohikoa) inguruko SMT junturetan eragin termikoa minimizatzeko.
5. urratsa:Mozketa, garbiketa eta ikuskapena. Gehiegizko berunak mozten dira, fluxu-hondarrak garbitzen dira, eta ondoren, AOI ikuskapenaren ikuskapena, ezkutuko junturetarako X izpiak (BGA, LGA) eta proba funtzionalak egiten dira.
DFM hiru arauk zuzenean eragiten dute muntaia mistoaren arrakasta.
Zonaren bereizketa: gutxienez 3 mm-ko tartea mantendu. Jarri THT osagaiak (konektoreak, kondentsadore handiak) plakaren ertz edo ertzetatik gertu; jarri tonu fineko SMT gailuak (BGA) THT gunetik urrun. Gutxieneko 3 mm-ko tarteak sartzean interferentzia mekanikoak eta soldadura zipriztinak saihesten ditu uhin-soldatzean.
Zuloaren diametroa: baimendu 0,1-0,2 mm-ko beruneko tartea. THT pad zuloak osagaien berunaren diametroa baino 0,1-0,2 mm handiagoak izan behar dira. Estuegi eta sartzea zaila edo ezinezkoa bihurtzen da; solteegia eta osagaia aldatzen da, soldadura eskasa betetzea edo eraztun eraztun kontaktu nahikoa ez izatea eraginez.
Erliebe termikoa kobrezko plano handietan: Lurrera edo potentzia hegazkinekin konektatuta dauden THT padek erliebe termikoko erraboak erabili behar dituzte. Horiek gabe, kobre-hegazkinak beroa azkarregi eramaten du, soldadura-juntura hotzak eraginez. Gainera, uhin-soldadura-eremutik gertu dauden SMT padak tenperatura altuko zintarekin estali behar dira soldadura-zubiak saihesteko.
Hybrid SMT THT Technology PCB Assembly Service ez da aukera unibertsala; derrigorrezkoa da sektore horietan.
Automobilgintzako elektronika:ECU, BMS, ADAS moduluek dentsitate handiko prozesadoreak (SMT) konbinatzen dituzte bibrazio eta ziklo termikoa jasaten duten korronte handiko konektore eta erreleekin (THT).
Kontrol industrialak eta elikatze-iturri:PLCek, serbo-unitateek eta industria-potentzia-moduluek SMT erabiltzen dute kontrol-logikarako eta THT potentzia-MOSFET, transformadore eta kondentsadore handietarako, bero-hondoratzea eraginkorra behar dutenetarako.
Gailu medikoak:Pazienteen monitoreak eta diagnostiko-ekipoak SMT-n oinarritzen dira sentsore-aurrealdeetarako eta THT-n potentzia-konektoreetarako eta maiz lotzen diren interfazeetarako, non iraunkortasun mekanikoa funtsezkoa den.
Aeroespaziala eta defentsa:Fidagarritasun handiko sistemek THT zehazten dute kolpeen eta bibrazioen menpeko konexio guztietarako, eta SMTk prozesatzeko nukleoak kudeatzen dituen bitartean. Muntaketa mistoa da bi baldintzak taula bakarrean betetzeko modu bakarra.
1. 12 urteko teknologia mistoko esperientzia eskainia. SMT-THT muntaketa mistoan espezializatu gara gure sorreratik. Gure taldeak zehatz-mehatz ulertzen du zein diseinuk eragiten dituzten uhin-soldadura-zubiak, zein txertatze-indarrek pitzatzen dituzten SMT junturak eta zein profil termikok babesten dituzten bi teknologiak. Ezagutza hori urteetako produkzio datuetatik bakarrik dator, ez testu liburuetatik.
2. IPC-A-610 2. klasea eta ISO 9001:2015 ziurtagiria. Plaka bakoitzak AOI, X izpien eta proba funtzionalak egiten ditu. Medikuntzako eta automobilgintzako bezeroentzat, trazabilitatea osoa eskaintzen dugu ISO 13485 eta IATF 16949 arauekin.
3. Leihatila bakarreko zerbitzua DFMtik entregara arte. Zure Gerber eta BOM berrikusten ditugu, osagaiak eskuratzen ditugu, SMT eta THT muntaia egiten dugu eta azken probak egiten ditugu. Guztiz muntatutako eta probatutako taula bat jasoko duzu, saltzaile anitz koordinatu beharrik gabe.
4. Prototipotik bolumen handiko bolumen malguak. Ez dago NRErik muntaketa misto estandarrentzat. Taula konplexuetarako, ingeniaritzaren berrikuspena eta prozesuaren optimizazioa eskaintzen dugu ekoizpena hasi aurretik.
G: Zein da muntaia mistoaren ohiko epe luzera?
A: Prototipoek 5-7 lanegun behar dituzte. Bolumen txikiek (1000 pcs baino gutxiago) 7-10 egun behar dituzte. Bolumen handiak kasuz kasu ebaluatzen dira, normalean 10-15 lanegunetan.
G: Noiz erabili behar da soldadura selektiboa olatuen ordez?
E: Pitch finko SMT osagaiak (BGA, QFN) THT padetatik 5 mm-ra daudenean edo THT osagaiak beroarekiko sentikorrak direnean (adibidez, plastikozko karkasak dituzten konektoreak). Soldadura selektiboak THT junturei soilik aplikatzen die beroa, inguruko SMT gailuak babestuz.
G: muntaketa mistoak PCB material berezia behar al du?
A: FR-4 estandarra nahikoa da kasu gehienetarako. Hala ere, plakak potentzia handiko THT osagaiak (transformadoreak, potentzia MOSFETak) baditu, Tg altuko materiala (Tg ≥ 150 °C) gomendatzen dugu uhin-soldaduraren shock termikoa jasateko.
G: SMT eta THT osagaiak plakaren alde berean jar daitezke?
A: Bai. Biak goiko aldean jartzea ohikoa da, beheko aldea garbi utziz uhin-soldatzeko. Mantendu gutxienez 2-3 mm-ko tartea SMT pad eta THT zuloen artean.
G: Fanway-k berunik gabeko soldadura onartzen al du?
A: Bai. Gure reflow eta uhin soldadura sistemak guztiz bateragarriak dira SAC305 eta berunerik gabeko beste aleazio batzuekin, tenperatura-profilak horren arabera ezarrita.
Muntaia-ebaluazio mistoa behar duzu zure proiekturako? Bidali zure Gerber fitxategiak eta BOM gure ingeniaritza taldeari. 24 orduko epean DFM txostena eta aurrekontua emango ditugu.
