Inprimatutako zirkuitu malguak (FPC PCBak) gaur egungo elektronikako industria azkar eboluzionatzen dute. Gailuak txikiagoak, arinagoak eta indartsuagoak diren heinean,FPC PCBTeknologia irtenbide kritiko gisa sortu da diseinu trinkoak lortzeko, errendimendua arriskuan jarri gabe. Materialen zehaztapenetan, errendimendu parametroetan eta fabrikazio aurreratuen tekniketan urpekaritza eginez, haien abantailak ulertzeko eta zure hurrengo proiekturako erabaki informatuak egiten lagunduko dizugu.

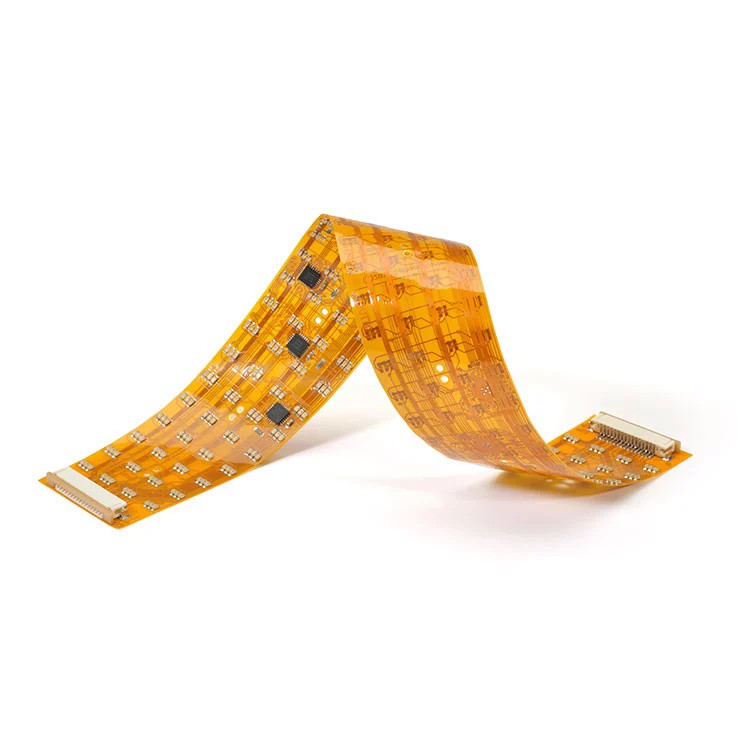

FPC PCB (inprimatutako zirkuitu malgua) material mehe eta malguz egindako lotura elektronikoa oso moldagarria da. PCB tradizional zurrunak ez bezala, FPCak okertu, tolestu eta bihurritu daitezke, fabrikatzaileek gailu txikiagoak eta arinak diseinatzen dituzte errendimendu elektrikoan konpromisorik gabe.
Egitura normalean:
Oinarrizko materiala: poliimidoa (PI) edo poliesterra (PET) Filmak malgutasuna lortzeko.
Geruza eroalea: Kobre papera korronte transmisio eraginkorrerako.
Geruza itsasgarria: kobrearen eta substratuaren arteko lotura sendoa bermatzen du.
Babes gaineko gainjartzea: isolamendua eta babes mekanikoa eskaintzen ditu.
FPC PCB batek PCB tradizional bat bezalako funtzioak ditu, baina malgutasun mekanikoa eskaintzen du. Gailu batean integratuta dagoenean, osagai elektroniko desberdinak konekta ditzake espazio dinamikoetan edo mugatuetan. Adibidez, smartphoneetan, FPC PCBak barrura konektatzen dira bistaratzera bistako mekanismoen bidez seinaleen transmisio egonkorra mantentzen duten bitartean.
Jada-ren FPC PCBak gogoan zehaztasun eta fidagarritasunarekin daude. Jarraian, oinarrizko zehaztapenen ikuspegi orokorra da:
| Parametro | Zehaztapen | Deskribapen |
|---|---|---|
| Oinarrizko materiala | Poliimidoa / maskota | Iraunkortasuna bermatzen du eta malgutasun handia |
| Kobre lodiera | 1oz / 2oz | Egungo ahalmen desberdinak kudeatzen ditu |
| Geruza kopurua | 1-6 geruza | Zirkuitu diseinu konplexuak erraz onartzen ditu |
| Azaleko akabera | Enig / OSP / hasl | Kobrea babesten du eta soldadutza hobetzen du |
| Min. Arrastoaren zabalera | 0,05 mm | Dentsitate handiko zirkuitu bideratze gaitzen du |
| Min. Zuloaren tamaina | 0,1 mm | Mikro-aplikazioetarako egokia |
| Eragiketa tenperatura. | -40 ° C eta 150 ° C | Muturreko inguruneetan modu fidagarrian egiten du |
| Bend erradioa | 1 mm bezain baxua | Ezin hobea tolestura dinamikoen eszenatokietarako |
| Inpedantziaren kontrola | ±% 10 tolerantzia | Seinalearen osotasun egonkorra bermatzen du |
Parametro hauek FPC PCBak miniaturizazioa, malgutasuna eta iraunkortasuna eskatzen dituzten industrietarako aproposa bihurtzen dute.
FPC PCBren abantaila paregabeek adopzio zabala ekarri dute sektore anitzetan:
Smartphones & Tablet: Pantailetan, baterien eta prozesadoreen arteko lotura trinkoa.
Gailu eramangarriak: FPC ultra-meheak integrazio integrala eskaintzen dute erlojuetarako, fitness jarraitzaileei eta VR entzungailuetarako.
Ordenagailu eramangarriak eta joko kontsolak: dentsitate handiko zirkuitu malguak itxitura estuetan seinaleen fidagarritasuna hobetzen dute.
Adas eta InfoTainment: PCB malguek konexio egonkorrak bermatzen dituzte arbeleko espazio mugatuetan.
LED argiztapen sistemak: beroarekiko erresistentzia hobetuek errendimendu handiko automobilgintza onartzen dute.
Bateriaren kudeaketa: FPC PCBek bibrazio eta tenperatura gorabeherak jasaten dituzte EVS-en.
Irudi diagnostikoko gailuak: Diseinu malguak mediku eskaneatzaile trinkoak onartzen ditu.
Osasun handiko monitore eramangarriak: zirkuitu arin eta bio-konpatibleak gaixoentzako diseinuak ahalbidetzen dituzte.
Tresna kirurgikoak: Fidagarritasun handiko FPCS Power Docision Tresnak gutxien inbaditzaileen kontsultategian.
Robotika eta automatizazioa: tolestasun gaitasun dinamikoek beso robotietan integratzea ahalbidetzen dute.
Aeroespazialen tresnak: tenperatura muturreko erresistentziak epe luzerako fidagarritasuna bermatzen du.
5G & IOT irtenbideak: Abiadura handiko seinaleen transmisioak hurrengo belaunaldiko sareak onartzen ditu.
FPC PCBek elektronika aurreratuetan ezinbestekoak diren hainbat abantaila eskaintzen dituzte:
Kableatu handiak diren harnesiak ordezkatuz, FPCek gailuaren tamaina eta pisua nabarmen murrizten dituzte.
Errendimendua galdu gabe makurtu, tolestu eta bihurritu egiten dira, diseinu konplexuak konplexuak ahalbidetuz.
Interkonexio puntu gutxiago eta soldadura junturagarriekin, FPCek porrot arriskuak gutxitzen dituzte eta iraupena hobetzea.
Ingurumeneko muturreko baldintzei aurre egiteko diseinatua, automobilgintza, aeroespaziala eta industria aplikazioetarako aproposak dira.
Kontrolatutako inpedantziak maiztasun handiko seinale errendimendu eraginkorra, egonkorra eta fidagarria bermatzen du.
Kalitate handiko FPC PCBak ekoiztea puntako teknologiak dakartza:
Laser Zulaketa: Dentsitate handiko interkonexioetarako mikro-via ultra-finak lortzen ditu.
Ikuskapen optiko automatikoa (AOI): akatsik gabeko produkzioa eta kalitate koherentea bermatzen ditu.
Elektrizitate prozesuak: kobrearen atxikimendua eta iraunkortasuna hobetzen ditu.
Coverlay & Overlay aplikazioa: estres mekanikoaren aurkako babes osagarria eskaintzen du.
Inpedantziaren kontrol probak: abiadura handiko zirkuituetarako seinalearen errendimendu egonkorra bermatzen du.
A: Alde nagusia malgutasunean datza. PCB zurrunak finkatuta daude eta multzo estatikoetan erabiltzen dira eta FPC PCBak kalteik gabe okertu, tolestu eta bihurritu ditzakete, eta, berriz, smartphoneak, higadurak eta automobilgintzako panelak bezalako ingurune dinamiko edo trinkoak egiteko egokiak dira.
A: Kalitate handiko FPC PCBak, Fanway-k fabrikatutakoak, hala nola, Muturreko Baldintzak jasateko diseinatzen dira. Funtzionamendu tenperatura -40 ºC-tik + 150 ºC-ra eta bibrazioarekiko erresistentzia hobetuta, 10 urte baino gehiagoz burutu dezakete automobilgintzako elektronika eta aeroespazial instrumentazioa bezalako aplikazioak eskatzen dituztenak.
Zirkuitu fabrikazio malguan espezializazio hamarkadetan,JadaZehaztasun handiko, fidagarria eta pertsonalizagarria eskaintzen du FPC PCB irtenbideak. Gure ekoizpen instalazio aurreratuek, kalitate kontrol zorrotzak eta ingeniaritza berritzaileak mundu osoko industrien eskakizun eboluzionatuak betetzen dituzten produktuak entregatzeko aukera ematen digute.
Maiztasun handiko aplikazioetarako geruza bakarreko prototipoa edo geruza anitzeko irtenbide bat behar dituzun ala ez, Fanway-k zirkuitu taula bakoitza errendimendua, fidagarritasuna eta kostu-eraginkortasuna optimizatuta dagoela ziurtatzen du.
FPC PCB Solutions zure produktuetan integratu nahi baduzu,Jar zaitez gurekin harremanetangaur zure proiektuaren baldintzak eztabaidatzeko. Gure ingeniaritza taldea prest dago hurrengo belaunaldiko diseinuak punta-puntako teknologiarekin lortzen laguntzeko.
