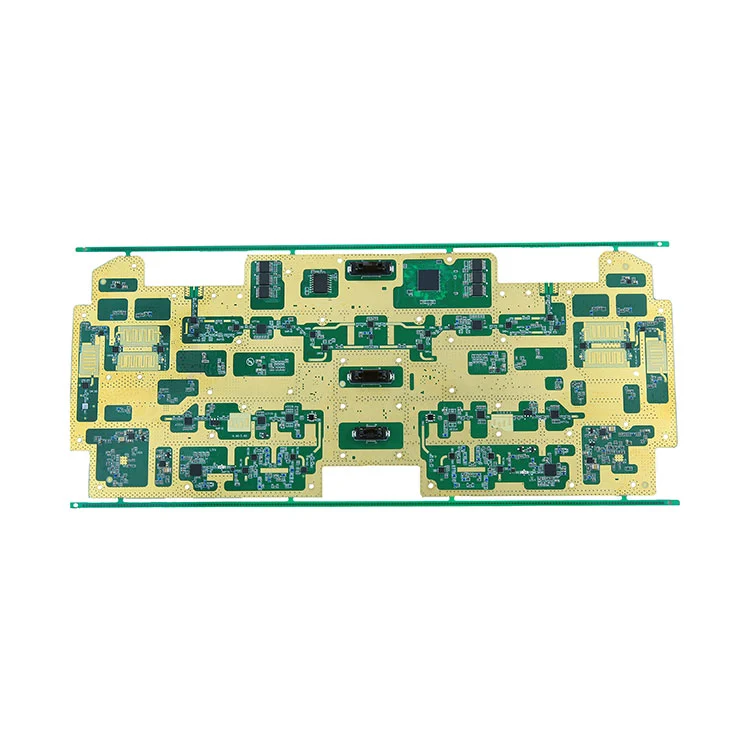

Zer da gainazaleko PCB muntaia eta zergatik du axola?

Zer da gainazaleko PCB muntaia?

Gainazaleko PCB Muntaia muntaketa elektronikoaren prozesuari egiten dio erreferentzia, non osagaiak zirkuitu inprimatuko plaka baten gainazalean (PCB) zuzenean muntatzen diren zuloetatik sartu beharrean. Prozesu hau Azaleko Muntatze Teknologia (SMT) eta Gainazaleko Muntatze Dispositiboetan (SMD) oinarritzen da, osagaien dentsitate handiagoa eta fabrikazio kostuak murriztea ahalbidetzen dutenak. SMT nonahi bihurtu da elektronikaren industrian, bere eraginkortasun, eskalagarritasun eta errendimendu onurengatik.

Nola desberdina da gainazaleko muntaketa-teknologia zulotik?

Surface Mount Technology (SMT) eta Through-Hole Technology (THT) arteko kontraste nagusia osagai elektrikoak PCBra nola lotzen diren datza:

Zergatik erabili gainazaleko PCB muntaia?

• Osagaien dentsitate handiagoa:SMT-k pieza gehiago ahalbidetzen ditu taula txikiagoetan.
• Fabrikazio kostu murriztua:Automatizazioak lan-kostuak eta errepikakortasun-erroreak murrizten ditu.
• Errendimendu elektriko hobetua:SMT-k berunaren luzera murrizten du, seinalearen kalitatea hobetuz.
• Ekoizpen Ziklo azkarragoak:Pick-and-place eta birflow prozesu automatizatuek ekoizpena bizkortzen dute.
• Diseinuaren malgutasuna:Taularen gainazal biak bete daitezke.

Zein osagai erabili ohi dira gainazaleko PCB muntaian?

SMTk osagai mota asko ditu. Hona hemen ohikoenak:

Zeintzuk dira gainazaleko muntaia muntatzeko prozesuko urrats nagusiak?

1. Txantiloen inprimaketa:Soldadura-pasta PCB padetan aplikatzen da txantiloia erabiliz.
2. Aukeratu eta lekua:Makinek SMDak zehatz-mehatz jartzen dituzte soldadura-pastan.
3. Reflow soldadura:PCB reflow labe batetik pasatzen da soldadura-pasta urtzeko.
4. Ikuskapena eta Kalitate Kontrola:AOI, X izpien eta kontrol optikoek muntaketaren zehaztasuna egiaztatzen dute.
5. Azken proba:Proba funtzionalek errendimendua berresten dute.

Nola egin aurre Batzarretako erronkei komunei?

SMT muntaketak hainbat erronka egin ditzake, hala nola, hilobiak, soldadura-zubiak eta zirkuitu irekiak. Jardunbide egokien artean hauek daude:

• Optimizatu PCB diseinua:Pad diseinu eta tarte egokia soldadura arazoak murrizteko.
• Sintonizatu Reflow profila:Egokitutako tenperatura-profilak soldadura koherenteetarako.
• Erabili kalitate handiko materialak:Soldadura-pasta eta osagai fidagarriek koherentzia hobetzen dute.
• Egin QA sendoa:Erabili AOI, X izpiak eta IKT akatsak goiz harrapatzeko.

Zein material behar dira SMTrako?

Nola ziurtatu gainazaleko muntaketaren kalitatea eta fidagarritasuna?

Kalitate handiko gainazaleko muntaketak proba eta baliozkotze zorrotzak behar ditu. Funtsezko metodoak hauek dira:

• Ikuskapen Optiko Automatizatua (AOI):Falta diren osagaiak, polaritateak eta soldadura arazoak detektatzen ditu.
• X izpien ikuskapena:Soldadura-junturaren ezkutuko akatsak agerian uzten ditu.
• Zirkuitu barruko probak (IKT):Errendimendu elektrikoa probatzen du osagaien mailan.
• Proba funtzionalak:Zirkuitu osoko portaera egiaztatzen du baldintza errealetan.

QA konbinatuak PCBek elektronika modernoan espero diren errendimendu eta fidagarritasun estandarrak betetzen dituztela ziurtatzen du.

Zeintzuk dira etorkizuneko joerak gainazaleko PCB muntaian?

Hainbat joera nagusi ari dira SMTren etorkizuna moldatzen:

• Miniaturizazioa:Forma-faktore txikiagoak eta mikro-SMD osagaiak.
• Automatizazio aurreratua:AI-k bultzatutako aukeraketa eta denbora errealeko prozesuen feedbacka.
• 3D inprimatutako elektronika:Fabrikazio gehigarria SMTrekin integratzen da.
• Ikuskapen adimenduna:Ikaskuntza automatikoak akatsen detekzioa hobetzen du.

Joera hauek gainazaleko PCB muntaia eboluzionatzen jarraitzen duela ziurtatzen dute, errendimendua hobetuz eta produkzio-zikloak murriztuz.

Maiz egiten diren galderak

Zer da gainazaleko PCB muntaia?

Gainazaleko PCB Muntaia osagai elektronikoak zuzenean PCB baten gainazalean muntatzeko prozesuari egiten dio erreferentzia, SMT prozesuak erabiliz. Elektronika moderno gehienetan zehar-zuloen muntaketa tradizionala ordezkatzen du bere eraginkortasun eta miniaturizazio onurengatik.

Nola hobetzen du Surface Mount Teknologiak errendimendua?

SMT-k errendimendua hobetzen du berunaren luzera murriztuz, induktantzia eta erresistentzia murrizten dituena. Horrek seinalearen osotasuna hobetzen du eta taulak maiztasun handiagoetan funtzionatzea ahalbidetzen du zarata gutxiagorekin.

Zein industriak gainazaleko muntaiaren muntaketari etekin handiena ematen dio?

Kontsumo-elektronika, automobilgintza, gailu medikoak, aeroespaziala eta telekomunikazioak bezalako industriak SMT-n oinarritzen dira, multzo elektroniko trinkoak, fidagarriak eta errendimendu handikoak behar direlako.

Zein erronka daude gainazaleko muntaiaren muntaketan?

Erronkak dira osagai oso txikiak kudeatzea, soldadura-pasten aplikazio zehatza ziurtatzea eta hilobiak edo soldadura-zubiak bezalako akatsak saihestea. Arazo horiek arintzeko prozesuen kontrol eta ikuskapen sistema aurreratuak beharrezkoak dira.

Zergatik da funtsezkoa kalitate kontrola SMTn?

Kalitate kontrolak produktu bukatuetan fidagarritasuna eta funtzionaltasuna bermatzen ditu. Dentsitate handiko osagaiekin eta muntaketa automatizatuarekin, akatsek eremuan akatsak sor ditzakete azkar. AOI eta X izpien ikuskapena bezalako prozesuek arazoak harrapatzen dituzte azken probaren aurretik.
