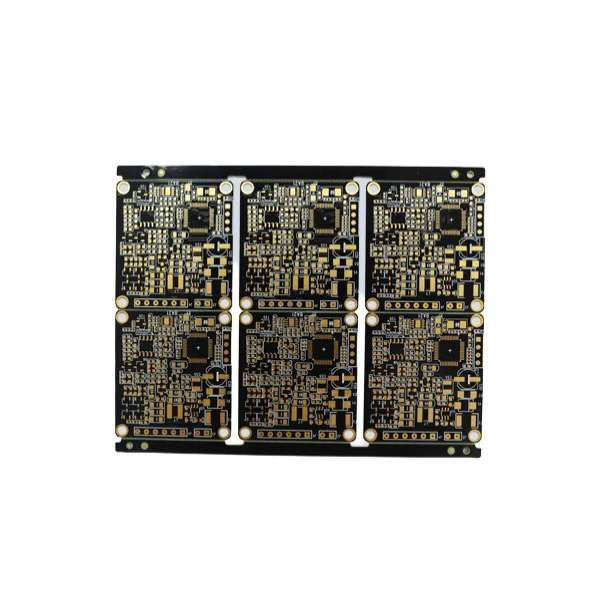

FR4 PCBelektronika industrian gehien erabiltzen den zirkuitu inprimatuko plaken substratuetako bat da. Artikulu zabal honetan, FR4 PCB zer den aztertzen dugu, nola fabrikatzen den, non aplikatzen den eta zergatik izaten jarraitzen duen elektronika modernoaren diseinu eta fabrikaziorako oinarrizko materiala.
Artikulu honek FR4 PCBren esanahia, bere propietateak, fabrikazio-prozesuak, abantailak, mugak, mundu errealeko aplikazioak eta PCB material alternatiboekin konparaketak azaltzen ditu. Ingeniariei, zaletuei, erosleei eta teknologia zaleei buruzko ikuspegi praktikoak eskaintzen ditu. FR4 PCBekin lotutako ohiko galderak erantzuten dituen FAQ atal zehatza ere aurkituko duzu.
AnFR4 PCBerabiltzen duen Zirkuitu Inprimatu Plaka aipatzen duFR4oinarrizko material gisa. FR4 "Flame Retardant 4" esan nahi du, hau da, beira-zuntzez indartutako epoxi laminatuzko materialari esleitutako kalifikazioa. Elektronika gehienetan erabiltzen den substratu estandarra da, bere erresistentzia mekaniko sendoagatik, isolamendu elektriko bikainagatik eta tenperatura-tarte zabal batean jarduteko gaitasunagatik.
"PCB" terminoak osagai elektronikoak elkarrekin konektatzen dituen plataforma bat esan nahi du kobrezko grabatutako zirkuituen eta xaflatutako zuloen bidez. FR4-rekin konbinatuta, kostu baxuko kontsumo-elektroniketatik hasi eta industria-kontrol-sistemetaraino egokia den plaka iraunkor eta fidagarria osatzen du.
FR4 PCB bat fabrikatzeak hainbat urrats zehatz dakar koherentzia eta kalitatea bermatzeko. Oinarrizko elementuen artean kobrezko papera, FR4 laminatuzko xaflak eta lehengaiak zirkuitu plaka funtzional bihurtzen dituzten prozesu batzuk daude.
PCB fabrikatzeko FR4 materiala aukeratzeak aplikazio askotarako aproposa bihurtzen duten abantaila ugari eskaintzen ditu. Bere errendimendu orekatuak, kostu-eraginkortasuna eta aldakortasunak bere harrera zabala laguntzen du.
PCB diseinurako material bat hautatzerakoan, ingeniariek errendimenduan eta fidagarritasunean eragina duten hainbat propietate gako ebaluatzen dituzte. FR4k ezaugarri onak erakusten ditu irizpide askotan.
| Jabetza | Deskribapena | Balio Tipikoa / Oharra |
|---|---|---|
| Konstante dielektrikoa (Dk) | PCBak energia elektrikoa gordetzeko duen gaitasuna adierazten du. | ~4,3–4,8 |
| Egonkortasun termikoa | Beroa degradatu gabe jasateko gaitasuna. | ~130 °C arte |
| Trakzio Erresistentzia | Deformazio mekanikoarekiko erresistentzia. | Alta |
| Suaren Erresistentzia | Segurtasuna sute-arriskua dagoen aplikazioetan. | UL94 V-0 kalifikazioa betetzen du |
| Hezetasunaren Erresistentzia | Ezinbestekoa ingurune hezeetako oholetarako. | Ona |
FR4 PCBak nonahikoak dira aldakortasunagatik eta fidagarritasunagatik. Jarraian, FR4-k bikain funtzionatzen duen aplikazioen ikuspegi orokorra da.
Ingeniariek maiz aukeratzen dute FR4 eta material alternatiboen artean, adibidez, poliimida, Rogers edo metalezko nukleoen substratuak. Material bakoitzak prestazio bereziak eskaintzen ditu behar zehatzetarako egokiak.
| Materiala | Onenarentzat | Abantailak | Mugak |
|---|---|---|---|
| FR4 | Elektronika orokorra | Errentagarria, sendoa, fidagarria | Ez da aproposa maiztasun handiko RF-rako |
| Poliimida | PCB malguak | Bero erresistentzia handia, malgua | Kostu handiagoa |
| Rogers | Maiztasun handiko RF | Galera txikia, egonkorra Dk | Garestia |
| Metalezko nukleoa | Power LED aplikazioak | Bero xahutze bikaina | Astuna eta garestia |
G:Zer esan nahi du "FR4" PCB-n?
A:FR4 "Flame Retardant 4" esan nahi du, suari aurre egiten dion eta PCBentzako egiturazko indarra ematen duen beiraz indartutako epoxi laminatua adierazten duena.
G:Zergatik erabiltzen da FR4 hain zabal PCB industrian?
A:FR4-k erresistentzia mekanikoa, isolamendu elektrikoa, erresistentzia termikoa eta kostu-eraginkortasuna konbinatzen ditu, eta aplikazio elektroniko ugaritarako egokia da.
G:FR4 maiztasun handiko RF aplikazioetan erabil al daiteke?
A:FR4 maiztasun baxuko zirkuituetan erabiltzen den arren, maiztasun handiko RF zirkuituek askotan galera dielektriko txikiagoak dituzten Rogers bezalako materialak behar dituzte seinalearen osotasun hobea lortzeko.
G:Nola eragiten die hezetasunak FR4 PCBei?
A:FR4-k hezetasunarekiko erresistentzia ona du, baina epe luzerako hezetasun handiko esposizioak errendimenduan eragina izan dezake. Babes-estaldurak eta geruza konformatuak hori arintzen laguntzen dute.
G:FR4 egokia al da automobilgintzako elektronikarako?
A:Bai, FR4 oso erabilia da automobilgintzako elektronikan bere egonkortasun termikoaren eta iraunkortasunaren ondorioz, nahiz eta tenperatura altuko aldaera zehatzak aukera daitezkeen muturreko inguruneetarako.
UlermenaFR4 PCBezinbestekoa da diseinu eta fabrikazio elektronikoarekin lan egiten duen edo buruz ikasten duen edonorentzat. Bere ezaugarri orekatuek mundu osoko hainbat gailuren bizkarrezurra material bihurtzen dute. Proiektu berri baterako materialak ebaluatzen ari zaren edo hornitzaile bat aukeratzen ari zaren ala ez, FR4 aukera fidagarria izaten jarraitzen du.
