Zirkuitu inprimatua (PCB)gailu elektroniko ia guztien ardatza da, kontsumo-tresnetatik hasi eta industria-kontrol-sistemetara. Plakak euskarri mekanikoa eta osagai elektronikoen arteko interkonexio elektrikoa eskaintzen ditu. Gaur egungo elektronikak bultzatutako munduan, PCB baten diseinua, materiala eta fabrikazio-kalitatea funtsezkoak dira errendimendurako, fidagarritasunerako eta kosturako.
Osagaiak elkarrekin konektatzeko modu trinkoa, errepikakorra eta fidagarria eskaintzen dute.
Seinalearen osotasuna, potentzia banaketa eta kudeaketa termikoa bermatzen dituzte.
Miniaturizazioa, 5G, AI eta IoT bezalako joerekin, PCB aurreratuak (adibidez, HDI, rigid-flex) berrikuntzarako funtsezko bilakatzen ari dira.
PCB merkatu globala 2032rako ~ 117.530 milioi dolarra iritsiko dela aurreikusten da, eskaera handia islatuz.
PCB bat hautatzen duzunean, normalean artean erabaki bat izango duzuFR4 (zurruna)etaRigid-Flex (zurrun + malgu hibridoa). Aukeraketa zure produktuaren muga mekaniko, elektriko eta diseinuaren araberakoa da. Jarraian, "nola / zergatik / zer" galderak daude erabakitzen laguntzeko:
| Kontuan hartzea | Galdera gakoa | Orientazio Tipikoa |
|---|---|---|
| Esfortzu mekanikoa eta tolestura | Zenbat flexio edo tolestura izango du taulak bere bizitza-zikloan? | Erabili Rigid-Flex maiz tolestu edo tolestu behar bada; FR4 taula laua geratzen bada. |
| Espazio eta pisuaren mugak | Zergatik da garrantzitsua pisua edo trinkotasuna? | Rigid-Flex-ek konektoreen eta plaken arteko kableen beharra murrizten du, espazioa eta pisua aurreztuz. |
| Kostua eta etekina | Zein da zure aurrekontua eta aurreikusitako bolumena? | FR4 sinpleagoa eta errentagarriagoa da bolumen handietan; Rigid-Flex-ek prozesu konplexutasun eta kostu handiagoak ditu. |
| Seinalearen osotasuna eta geruza kopurua | Zenbat geruza / zenbat trinko dira zure arrastoak? | Biek geruza kopuru handia onartzen dute, baina rigid-flex-ek espazio mugatuetan bideratzen lagun dezake. |
| Termikoa, Dardara, Fidagarritasuna | Zergatik lehenetsi iraunkortasuna eta fidagarritasuna? | Rigid-Flex-ek sarritan hobeto funtzionatzen du kolpe eta bibraziopean, baina arretaz diseinatu behar da. |
Azter ditzagun orain xeheki bi aldaerak.

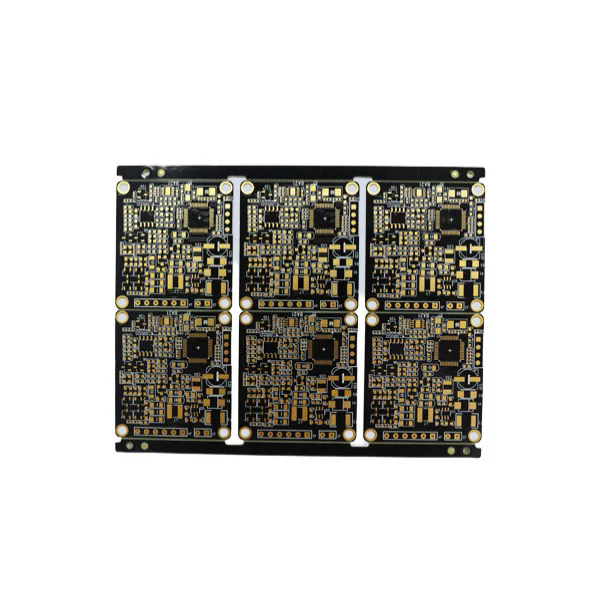

FR4 PCB zurrunetarako substraturik erabiliena da. "FR" esan nahi duSuaren aurkakoa, eta "4" materialaren kalifikazioa da. Beira-zuntz ehundutako oihalez osatuta dago, epoxi erretxina aglutinatzaile batekin.
Behean ohiko taula bat dagoFR4 PCBparametroak (zenbaki hauek alda daitezke hornitzaileen eta Tg kalifikazioaren arabera):
| Parametroa | Balio/Barruti tipikoa | Oharrak / Garrantzia |
|---|---|---|
| Konstante dielektrikoa (Dk) | 3,8 – 4,8 (1 MHz-an) | Inpedantzia kontrola eta seinalearen atzerapena eragiten du. |
| Dissipazio-faktorea (Df) | ~0,009 (1 MHz-an) | Galera-tangentea: seinale-galera maiztasun handikoan. |
| Indar elektrikoa | 800 – 1800 V/mil | Matxura dielektrikoaren indarra. |
| Tg (Beirazko Trantsizio Tenperatura) | 130 °C, 140 °C, 150 °C, 170 °C | Tg handiagoak fidagarritasun termiko hobea ematen du. |
| Taulen lodiera | 0,4 mm - 3,2 mm (ohikoa) | Murriztapen mekanikoen/egokitzearen araberakoa da. |
| Kobrearen lodiera | 1 oz (≈35 µm), 2 oz, 3 oz, 4 oz | Kobre astunagoa korronte handiagoko bideetarako. |
| Gutxieneko arrastoa / tartea | ~4 mil (0,1 mm) edo hobea | Fabrikazio-gaitasunaren araberakoa. |
| Gainazaleko akabera | ENIG, HASL, OSP, Immersion Ag, etab. | Soldagarritasunari, fidagarritasunari eragiten dio. |
Kontsumo-elektronika (smartphoneak, eramangarriak, etxetresna elektrikoak)
Kontrol industrialak, AD plakak, elikatze-iturri
Taula laua geratzen denean, behar den tolestu edo flexiorik gabe
Ezin da tolestu edo tolestu pitzadura edo delaminazio arriskurik gabe (beira zurrunaren + epoxi egituraren ondorioz)
Interkonexio malguak behar dituzten segmentu anitzeko elektronika trinkoetarako, flex zurruna hobe daiteke

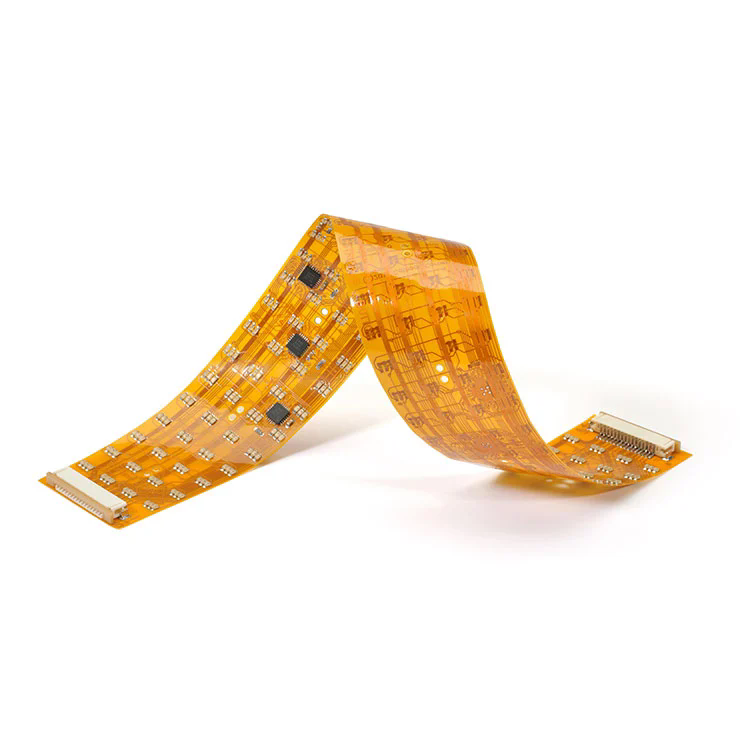

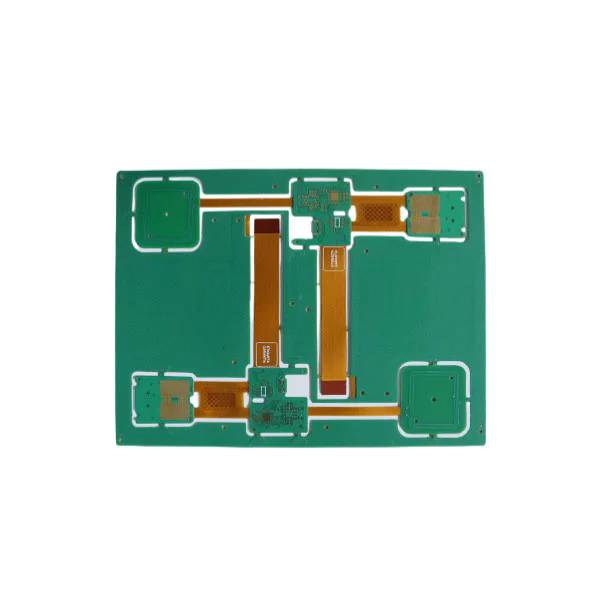

PCB zurrun-flexuaZirkuitu sekzio zurrunak (normalean FR4) eta zirkuitu atal malguak (poliimida, poliesterra, etab.) konbinatzen ditu plaka integratu batean. Malgutzea, tolestea eta 3D egitura ahalbidetzen ditu osagaiak muntatzeko euskarri zurruna mantentzen duen bitartean.
Diseinuak arretaz kudeatu behar ditu malgu-zonak (bihurtze-erradioa, geruzak pilatzea, kobre-trantsizioak)
Geruza zurrunak eta malguak lotura- eta itsaspen-tratamendu kontrolatuen bidez laminatu egiten dira.
Material malgu tipikoak: poliimidazko filmak, estaldurazko filmak, geruza itsasgarriak
Geruza bakoitzeko tolestura-angelua mugatua da (adibidez, poliimida askotan ~ 0,5-2° geruza bakoitzeko).
Industriako erreferentzietatik:
| Elementua | Parametroa / Gaitasuna | Oharrak |
|---|---|---|
| Zurruna + Flex Board Lodiera | 0,25 mm arte 6,0 mm (konbinatuta) | Geruzen konbinazioen eta egituraren araberakoa da |
| Geruzak | Gehienez 32 geruza diseinu batzuetan | Geruza anitzeko zurruna + flex konbinazioa |
| Gutxieneko arrastoa / tartea | 0,075 mm / 0,075 mm (≈ 3 mil) | Dentsitate handiko malgu-eskualdea |
| Gutxieneko zuloaren tamaina / padaren tamaina | 0,10 mm / 0,35 mm | Mikrobiak, zuloak, etab. |
| Kobrearen lodiera maximoa | 4 oz (zati zurruna) | Sekzio zurruneko korronte astunetarako |
| Flex kobrea (flexio zatia) | 0,5-2 oz | Kobre arinagoa malguaren eremuan |
| Azalera akabera aukerak | ENIG, murgiltze Ag, OSP, HASL, etab. | Atal zurrun zein malguetarako |
| Atxikimendua eta ijezketa | Atxikimendurako prestaketa berezia (plasma, oxido marroia) | Lotura malgu-zurruna ziurtatzeko |
Bikaina bibrazio handietan, kolpeetan, espazio mugatuetan (adibidez, aeroespaziala, gailu medikoak)
Konektoreak eta plaken arteko kableatuak murrizten/ezabatzen ditu
Muntaketa errazten du funtzio zurrunak eta malguak pieza bakarrean integratuz
3D zirkuitu tolestura edo plano anitzeko egitura ahalbidetzen du
Fabrikazio konplexutasun handiagoa, errendimendu arrisku handiagoa
Diseinu zorrotza behar du, batez ere zona malguetan (bihurtze-erradioa, estresa arintzea)
Plaka bakoitzeko kostua handiagoa da, baina sistemaren kostua murriztu daiteke konektore, kable eta muntaketa urrats gutxiago direlako
Q1: Zenbat lodi izan behar du PCB batek nire aplikaziorako?
A1: PCB lodiera muga mekaniko, termiko eta espazioaren araberakoa da. FR4 plaka zurrun tipikoak 0,4 mm eta 3,2 mm bitartekoak dira. Diseinu zurrun-flexioetan, lodiera konbinatua 0,25 mm eta 6,0 mm artekoa izaten da. Taula zenbat eta meheagoa izan, orduan eta malgutasun handiagoa, baina egonkortasun mekanikoa gutxitzen da.
2.G.: Zergatik aukeratu zurrun-flexioa taula zurrun eta malgu bereizietan?
A2: Rigid-flex konektoreak, kableatuak eta muntaketa urratsak murrizten ditu; bibrazioen aurrean fidagarritasuna hobetzen du eta 3D toleste trinkoa ahalbidetzen du. Muntatzeko gune zurrunak eta atal malguak taula batean integratzen ditu.
3.G.: FR4ren zein ezaugarri elektriko eragiten dute gehien seinalearen osotasunean?
A3: Konstante dielektrikoak (Dk) inpedantzian eta hedapen abiaduran eragiten du; xahutze-faktoreak (Df) seinale-galera eragiten du, batez ere maiztasun altuan; kobrearen lodierak eta arrastoen geometriak ere zeregin kritikoa betetzen du.
AtDena den, aplikazio zorrotzetara egokitutako errendimendu handiko Zirkuitu Inprimatuen Soluzioak diseinatzen eta fabrikatzen espezializatuta gaude. FR4 PCB zurrun estandarrak edo Rigid-Flex plaka konplexuak behar dituzun ala ez, gure ingeniaritza-taldeak hamarkadetako esperientzia aplikatzen du diseinua, pilaketa, materialen aukeraketa eta fabrikazio estrategia optimizatzeko.
Kalitate eta fidagarritasun estandar zorrotzak betetzen ditugu, IPC jarraibideekin bat eginez, eta HDI, microvia eta inpedantzia kontrolatua bezalako prozesu aurreratuak onartzen ditugu. Gure abantaila lehiakorra kostuak, etekinak eta zure produktuaren beharretarako gaitasun aurreratuak orekatzean datza.
Zure hurrengo diseinuan FR4 edo rigid-flex erabili aztertzen ari bazara, edo produkzioa prototipatu edo eskalatu behar baduzu, Fanyway prest dago laguntzeko.Jarri gurekin harremanetangaur zure proiektuaren eskakizunak eztabaidatzeko eta aurrekontua lortzeko.
