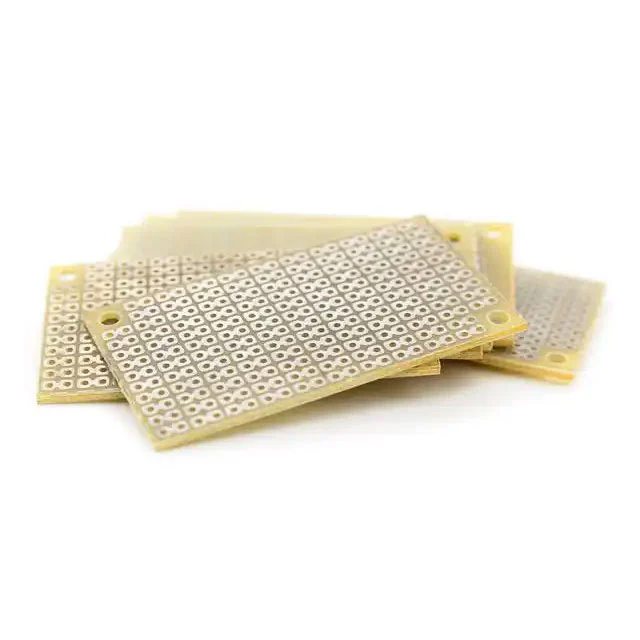

Zeramikazko PCBak(Zirkuitu Inprimatuen Plakak) indarra hartzen ari dira errendimendu termiko, fidagarritasun eta miniaturizazio handia eskatzen duten industrietan. FR4 plaka tradizionalek ez bezala, zeramikazko PCBek zeramikazko materialak erabiltzen dituzte substratu gisa, beroaren xahupena, erresistentzia mekanikoa eta isolamendu elektriko handiagoa eskaintzen dutenak.
Zeramikazko PCBak zeramikazko materialak erabiltzen dituzten zirkuitu inprimatu espezializatuak dira, normalean aluminio oxidoa (Al₂O₃), aluminio nitruroa (AlN) edo berilio oxidoa (BeO) oinarri gisa. Material hauek eroankortasun termikoa, isolamendu elektrikoa eta tenperatura altuko baldintzetan egonkortasunagatik aukeratzen dira.
Zeramikazko PCBen ezaugarri eta parametro nagusiak:
| Parametroa | Barruti tipikoa / Zehaztapena | Deskribapena |
|---|---|---|
| Substratua Materiala | Al ₂o₃, AlN, BEAO Beo | Eroankortasun termikoa eta isolamendu elektrikoaren propietateak zehazten ditu |
| Eroankortasun termikoa | 20-200 W/m·K | Potentzia handiko osagaietarako bero xahutze eraginkorra |
| Konstante dielektrikoa (εr) | 8-9 (al ₂Oo), 8,5-9 (ALN) | Seinalearen osotasuna bermatzen du maiztasun handiko aplikazioetan |
| Hedapen termikoaren koefizientea (CTE) | 6-7 ppm/°C | PCB eta muntatutako osagaien arteko tentsioa murrizten du |
| Funtzionamendu-tenperatura maximoa | 450-1000 °C | Tenperatura altuko funtzionamendua onartzen du substratua degradatu gabe |
| Lodiera | 0,2-3,0 mm | Diseinu meheak eta zurrunak onartzen ditu |
| Kobre Geruza | 35-105 µm | Korrontea garraiatzeko ahalmen nahikoa eskaintzen du |
| Azalera akabera | Urrea, nikela, eztainua, zilarra | Soldaduran fidagarritasuna eta epe luzerako iraunkortasuna bermatzen du |
Zeramikazko PCBak askotan sailkatzen diraLotura zuzeneko kobrea (DBC), Metal Brasing aktiboa (AMB), etaFilm lodiaren teknologiaoholak. Mota bakoitzak behar zehatzei erantzuten die, korronte handiko potentzia moduluetatik hasi eta gailu mikroelektronikoetaraino, kudeaketa termikoan eta sendotasun mekanikoan abantaila paregabeak eskainiz.
Goi-bero xahutzea:
Potentzia handiko LEDek, RF moduluek eta potentzia elektronikek bero handia sortzen dute. Zeramikazko PCBek bide termiko eraginkorrak eskaintzen dituzte, gainberotzea saihesten dute, iraupena hobetzen dute eta errendimendu egonkorra mantentzen dute karga handiko baldintzetan. Aluminio nitruroan oinarritutako zeramikazko PCBek, adibidez, 200 W/m·K-ko eroankortasun termikoa gaindi dezakete, FR4 plaka estandarrak baino askoz handiagoak (~0,3 W/m·K).
Maiztasun handiko egonkortasuna:
Zeramikazko substratuek galera dielektriko baxua erakusten dute, eta horrek maiztasun handiko zirkuituetan seinale gutxieneko murrizketa bermatzen du. Horrek ezin hobeak bihurtzen ditu RF aplikazioetarako, 5G moduluetarako eta satelite bidezko komunikazio gailuetarako.
Egonkortasun mekanikoa eta kimikoa:
Zeramikak korrosioari, hezetasunari eta shock termikoari aurre egiten dio, eta hori funtsezkoa da PCBak baldintza gogorren mende dauden automobilgintza, aeroespaziala eta industria-inguruneetan.
Miniaturizazioa eta dentsitate handiko diseinuak:
Gailu elektroniko trinkoen gorakadarekin, zeramikazko PCBek osagaiak estuago jartzea ahalbidetzen dute, beroaren kudeaketa arriskuan jarri gabe. Haien egitura-zurruntasunak osagai astunak edo dentsitate handikoak onartzen ditu.
Epe luzerako fidagarritasuna:
Zeramikazko PCBek errendimendua mantentzen dute denbora luzez tenperatura altuetan eta estres mekanikoetan ere, maiz ordezkatzeko edo sistemaren hutsegiteen beharra murriztuz.
Zeramikazko PCBak errendimendu termiko handia eta doitasun ingeniaritza eskatzen duten sektoreetan osoak dira. Aplikazio nagusiak hauek dira:
LED argiztapena:Potentzia handiko LEDek zeramikazko PCBen bero xahupen bikainari etekina ateratzen diote, distira eta bizi-iraupena hobetuz.
Potentzia Elektronika:Inbertsoreek, bihurgailuek eta motor gidariek DBC zeramikazko PCBetan oinarritzen dira korrontea eta beroa kudeatzeko.
Automobilgintza:Ibilgailu elektrikoek eta sistema hibridoek zeramikazko PCBak erabiltzen dituzte bateriaren kudeaketan eta powertrain moduluetan.
Telekomunikazioak:RF eta 5G gailuek seinalearen transmisio egonkorra eskatzen dute maiztasun altuetan, galera baxuko zeramikazko substratuekin lor daitekeena.
Gailu medikoak:Irudi-sistemetarako, laserretarako eta diagnostikoetarako fidagarritasun handiko zirkuituek zeramikazko PCBak erabiltzen dituzte tenperatura altuetan eragiketa zehatzak mantentzeko.
Sortzen ari diren joerak:
Elektronika malguarekin integratzea:Zeramikazko PCBak substratu malguekin konbinatzeak gailu eramangarrietarako eta robotika trinkoetarako diseinu hibridoak ahalbidetzen ditu.
Kudeaketa Termiko Aurreratua:Bero-hodi txertatuak edo mikro-kanal hoztea bezalako berrikuntzak ezartzen ari dira zeramikazko PCBekin batera, errendimendua are gehiago hobetzeko.
Potentzia handiko moduluen miniaturizazioa:Zeramikazko substratuek dentsitate handiko interkonexioak onartzen dituzte forma-faktore txikietan, hurrengo belaunaldiko kontsumo-elektronika eta ekipamendu industrialak ahalbidetuz.
Fabrikazio berdea:PCB zeramikazko ekologikoak ekoizteko teknikak trakzioa irabazten ari dira, ingurumen-inpaktua murrizten duten bitartean errendimendu handia mantenduz.
Q1: Zein dira zeramikazko PCBak erabiltzearen abantailak metalezko nukleoko PCBen aurrean?
A1:Zeramikazko PCBek eroankortasun termiko handiagoa, galera dielektriko txikiagoa, tenperatura erresistentzia handiagoa eta egonkortasun mekaniko handiagoa eskaintzen dute metalezko nukleoko PCBekin alderatuta. Metalezko nukleoak beroaren hedapenean nabarmentzen diren arren, zeramikak kudeaketa termiko zehatza eskaintzen du toki beroetan eta isolamendu elektrikoa mantentzen dute aldi berean.
Q2: Zeramikazko PCB baten lodierak nola eragiten du bere errendimenduan?
A2:Zeramikazko substratu lodiagoak erresistentzia mekanikoa hobetzen dute eta korronte-gaitasun handiagoa ahalbidetzen dute, baina apur bat murrizten dute beroa xahutzeko eraginkortasuna lodierako unitate bakoitzeko. Lodiera optimoa aukeratzeak zurruntasuna, errendimendu termikoa eta fabrikazio-bideragarritasuna orekatzen ditu aurreikusitako aplikaziorako.
Q3: Zeramikazko PCBak maiztasun handiko aplikazioetan erabil daitezke?
A3:Bai, zeramikazko PCBek galera dielektriko baxua eta permisibitate egonkorra dute, RF zirkuituetarako, 5G moduluetarako eta mikrouhinen aplikazioetarako aproposa da, non seinalearen osotasuna funtsezkoa den.
Q4: Zeramikazko PCBak FR4 plaka tradizionalak baino garestiagoak al dira?
A4:Bai, zeramikazko PCBek, oro har, kostu handiagoak dituzte materialaren eta prozesatzeko konplexutasunaren ondorioz. Hala ere, epe luzerako fidagarritasunak, eraginkortasun termikoak eta hutsegite-tasa murriztuak askotan justifikatzen dute inbertsioa, batez ere potentzia handiko edo maiztasun handiko aplikazioetan.
5.G.: Zein dira DBC, AMB eta Thick Film zeramikazko PCBen arteko desberdintasunak?
A5:DBC plakek zeramikari zuzenean loturiko kobrea dute, eta energia-gailuetarako eroankortasun termiko bikaina eskaintzen dute. AMB plakek soldadura-teknikak erabiltzen dituzte konexio termiko eta elektriko sendorako. Film lodiko zeramikazko PCBek inprimatutako ore eroaleetan oinarritzen dira, geruza anitzeko zirkuitu trinkoetarako egokiak.
FanwayElektronika aurreratuetarako egokitutako errendimendu handiko zeramikazko PCBetan espezializatuta dago. Konpainiak zeramikazko material premiumak fabrikazio prozesu zehatzekin konbinatzen ditu beroaren kudeaketa, seinalearen egonkortasuna eta fidagarritasun mekanikoa bermatzeko. Zeramikazko PCB soluzioen espektro osoa eskainiz (DBC, AMB eta Thick Film aldaerak barne), Fanway-k LED argiztapenetik automozio elektronikara bitarteko industrien hainbat behar asetzen ditu.
Hamarkadetako esperientziarekin eta kalitateari garrantzia emanez, Fanway-k plaka guztiak nazioarteko estandarrekin bat egiten duela ziurtatzen du, bezeroei errendimendu termiko optimizatua, gailuaren bizitza hobetua eta dentsitate handiko diseinu irtenbideak lortzen laguntzen diela. Kontsultak, laguntza teknikoa edo PCB zeramikazko soluzio pertsonalizatuak egiteko,jarri gurekin harremanetangaur Fanwayren eskaintza berritzaileak arakatzeko eta zure diseinu elektronikoak goratzeko.
