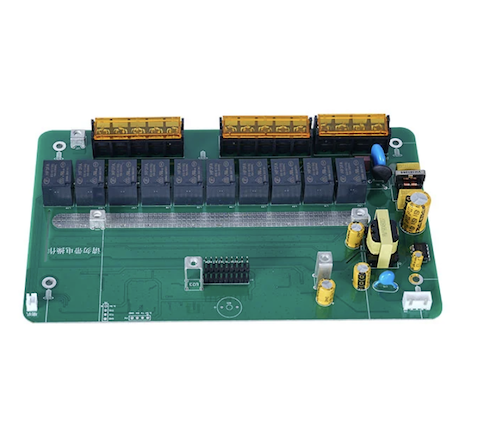

PCB Elektronikoa Zirkuitu Inprimatuko Plaka Prototipo Muntaia

Fanway Txinako hornitzailearen PCB Elektronikoko Zirkuitu Inprimatuko Plaka Prototipoen Muntaketa zerbitzua I+G proiektuetarako eraikita dago IoT gailuetan, automozioen kontrol moduluetan, diagnostiko mediko tresnetan eta proba aeroespazialetan. Bihurketa azkarreko PCB zerbitzu tipikoak 3 eta 7 egun irauten duten arren, gure 24 orduko bidalketak nabarmen konprimitzen ditu iterazio-zikloak. Muntaia hasi baino lehen, gure ingeniaritza-taldeak DFM azterketa bat egiten du zure Gerber fitxategietan, BOM eta pick-and-place fitxategietan, pad diseinu-arazoak, osagaien arteko tarteen gatazkak edo fabrikazio-arazoak lehenbailehen atzemateko. Gutxieneko eskaera-kopururik gabe (pieza 1etik hasita), I+G taldeek gehiegizko inbentario-kostuak ekidin ditzakete prototipoaren fasean.

Zertarako balio du PCB Prototype Assembly?

PCB Zirkuitu Inprimatuko Plaka Prototipoen Muntaketa Zerbitzua osagai elektronikoak zirkuitu inprimatutako plakan kantitate txikietan muntatzeko prozesua da, proba daitezkeen laginak ekoizteko. Bere helburu nagusia egiaztapena da, ez produkzioa:

Diseinuaren baliozkotzea: zure zirkuituaren diseinuak mundu fisikoan funtzionatzen duela berresten du. Simulazioak ezin ditu mundu errealeko aldagai guztiak estali: seinalearen osotasuna, potentziaren banaketa eta portaera termikoa proba fisikoen bidez soilik ikusten dira.

Hobekuntza errepikakorra: diseinu-akatsak prototipoaren fasean harrapatzea eta konpontzea masiboki ekoitzitako lote bat birlantzeko beharko litzatekeenaren zati bat kostatzen da. Prototipoaren iterazio batek eskala handiko birmoldaketa baten kostua hamar aldiz aurreztu dezake.

Firmwarearen garapena : software-ingeniariei txertatutako kodea idazteko eta probatzeko benetako hardware plataforma eskaintzen du. Hardware fisikorik gabe firmwarea garatzea hutsean araztea bezalakoa da - zuzentasun logikoak ez du hardware bateragarritasuna bermatzen.

Prototipoen muntaketa produktu bat kontzeptutik errealitatera eramaten duen urrats kritikoa da, eta Fanway-ren PCB Elektronikoko Zirkuitu Inprimatuko Plaka Prototipoen Muntaketa zerbitzuak laguntza profesionala eskaintzen du urrats honetarako.

Hasierako fitxategiak ezinbestekoak

Fitxategi osoak eta zehatzak dira proiektuaren hasiera leunaren oinarria. Normalean hurrengo oinarrizko fitxategiak behar dituzu:

1. PCB biluzia fabrikatzeko erabiltzen diren Gerber fitxategiak, kobre-geruza guztiak, zulagailu-datuak, soldadura-maskara eta serigrafia dituztenak. Osatu gabeko formatuak edo gaizki izendatutako geruzak ekoizpen-atzerapenen kausa ohikoenen artean daude.

2. Materialen faktura (BOM) muntatu beharreko osagai guztiak zerrendatzen ditu, fabrikatzailearen pieza-zenbakia (MPN), erreferentzia-izendatzailea, kantitatea eta deskribapena barne. Deskribapen lausoek (adibidez, "100nF kondentsadorea") kontratazio-erroreak sor ditzakete edo tentsio-kalifikazio desberdinak atzeratu ditzakete eta material dielektrikoek oso modu ezberdinean jokatzen dute abiadura handiko zirkuituetan.

3. Koordenatu fitxategiak (CPL / Pick & Place fitxategia) osagai bakoitzaren X/Y koordenatu zehatzak, biraketa-angeluak eta muntaketa-aldeak eskaintzen ditu, SMT kokatzeko makina gidatuz. Koordenatu-erroreek zuzen-zuzenean eragiten dituzte okerrak edo polaritate-akatsak.

4. Aholku profesionala, eskaera egin aurretik DFM berrikusteak pad-diseinu-arazoak, osagaien arteko tarte-arazoak eta beste fabrikazio-arazo batzuk aurki ditzake produkzioa geldiarazi aurretik. Fanway-ren ingeniaritza taldeak DFM berrikuspena eskaintzen du PCB Elektronikoko Zirkuitu Inprimatuko Plaka Prototipoaren Muntaketa eskaera bakoitzarentzat, ekoizpena hasi aurretik.

Prototipoen Muntaketa Prozesu osoa

Fanway-ren prototipoen muntaketa-zerbitzuak kate osoa hartzen du materialetik amaitutako oholera:

Osagaien iturria:gure kontratazio-taldeak hornikuntza-kate egonkorra erabiltzen du osagaiak prezio lehiakorretan ziurtatzeko, prototipo kopuru txikietan ere. Ez dago bezeroek banatzaile anitzekin koordinatzeko beharrik.

Ingeniaritza berrikuspena:proiektuko ingeniariek Gerber, BOM eta fabrikaziorako fitxategiak koordinatzen dituzte ekoizpena hasi baino lehen, arazo potentzial gehienak lehen fasean atzematen.

PCB muntaia prototipoa:Hainbat plaka mota onartzen ditu, besteak beste, geruza anitzeko, maiztasun handiko, HDI, zurrun, zurrun-flex eta flex PCB. Kokapen-gaitasunak 01005 osagai ultra-txikiak eta 0,2 mm-ko altuera duten BGA-ak hartzen ditu, gehienez 510 mm × 460 mm-ko plaka-tamainarekin.

Proba eta egiaztapena:Prototipo-plaka bakoitzak ikuskapen-erregimen zorrotz bat jasaten du, eskuzko QC, SPI soldadura-pasten ikuskapena, AOI ikuskapen optikoa, X izpien ikuskapena, zirkuitu barruko probak, proba funtzionalak eta erre-probak barne. Prototipoaren fasean egindako proba sakonek proba pilotuetarako eta ekoizpen masiborako trantsizio leuna bermatzen dute.

Aplikazio-eremuak

Fanway-ren PCB Zirkuitu Inprimatuko Plaka Prototipoen Muntaketa Zerbitzua oso erabilia da eremu hauetan:

IoT gailuak eta eramangarriak

forma-faktore txikiak, dentsitate handikoak eta potentzia-kontsumo baxuak zehaztasun-kokapena eta iterazio azkarra eskatzen dute prototipoak egiterakoan.

Automobilgintzako kontrol-moduluak

ibilgailu barruko elektronikak fidagarritasun handia eta ingurumen-erresilientzia behar ditu; egiaztapen funtzionala eta fidagarritasuna probak prototipo fasean ezinbestekoak dira.

Diagnostiko mediko tresnak

gailu medikoek arauzko onespen zorrotza dakar; Prototipo fasean baliozkotze sakona ezinbesteko baldintza da ondorengo ziurtapena lortzeko.

Saiakuntza aeroespazialeko sistemak

fidagarritasun handiko eskakizunek diseinu aldaketa bakoitza fisikoki egiaztatu behar da; Prototipatu azkarreko gaitasunak zuzenean eragiten du proiektuaren denbora-eremuetan.

Zergatik aukeratu Fanwayrako?

24 orduko entrega

Biratu azkarreko ziklo estandarrak 3-7 egunekoak diren bitartean, Fanway-k PCB prototipoaren muntaia 24 ordura arte konprimitzen du. I+G taldeentzat, iterazio-ziklo laburtu bakoitzak diseinua baliozkotzeko txanda gehiago esan nahi du epe berean.

Leihatila bakarreko zerbitzua

Osagaien horniketa, DFM berrikuspena, PCB fabrikazioa, SMT kokatzea, zulo bidezko soldadura, azken probara arte, dena teilatu baten azpian eskaintzen dugu. Bezeroek PCB hornitzaile, osagai banatzaile eta muntaketa etxe bereiziak koordinatzeko gastuak saihesten dituzte.

Kalitate sistema ziurtatuak

Gure instalazioak ISO9001, ISO13485, IATF16949 eta ISO14001 ziurtagiriak ditu, UL, RoHS, SGS eta REACH estandarrekin bat datozen produktuekin. Prototipo-etapan kalitate-estandarrak bolumenaren ekoizpenarekin bat datoz, prozesu-desberdintasunek eragindako baliozkotze-hutsak saihestuz.

Eskaera baxuko minimoa

Gutxieneko kantitate-eskakizunik gabeko pieza bakarretik hasten diren eskaerak onartzen ditugu, I+G faseko beharretarako gehiegizko inbentario-kostuak ezabatuz.

Ingeniaritzako laguntza aldez aurretik

DFM azterketa eskaera berretsi aurretik egiten da, diseinu-arazoak goiz identifikatuz eta ebatziz. Horrek ekoizpen-arriskua aurrera eramaten du muntatzean arazoei erreakzionatu beharrean.

Galderak eta erantzunak

G: Zenbat denbora behar du PCB prototipoen muntaiak normalean?
E: Fanway-k 24 orduko prototipo azkarra eskaintzen du. Baldintza normaletan, fitxategien berrespenetik taularen entrega amaitu arte 24 orduko epean osa daiteke, taularen geruza kopuruaren, osagaien konplexutasunaren eta BOM prest dagoenaren arabera.

G: Zein fitxategi behar dira proiektu prototipo bat hasteko?
A: Gerber fitxategiak behar dituzu (PCB fabrikatzeko), BOM bat (fabrikatzailearen pieza-zenbakiekin, erreferentzia-izendatzaileekin eta kantitateekin) eta koordenatu fitxategi bat (SMT kokatzeko). Bidali aurretik DFM auto-egiaztapena egitea gomendatzen da, edo gure ingeniaritza-taldeari fabrikagarritasunaren berrikuspena egiten utzi diezaiokezu.

G: Zein PCB mota onartzen dituzu prototipoen muntaketa egiteko?
E: geruza anitzeko, maiztasun handiko, HDI, zurrun, flex-flex eta flex PCB onartzen ditugu.

G: Fanway-k osagaien kontratazio zerbitzuak eskaintzen al ditu prototipoetarako?
A: Bai. Gure kontratazio taldeak merkatuko baliabide zabalak ditu prototipo kopuru txikietarako osagaiak prezio lehiakorretan lortzeko.

G: Zer proba sartzen da prototipoaren fasean?
A: Probak AOI ikuskapen optikoa, X izpien ikuskapena, zirkuitu barruko probak, proba funtzionalak eta erre-probak barne hartzen ditu. Proba-plan espezifikoa pertsonalizatu daiteke proiektuaren eskakizunen arabera.

Zure proiekturako prototipoen muntaketa bat hasi behar duzu? Bidali zure Gerber fitxategiak, BOM eta koordinazio fitxategiak gure ingeniaritza taldeari. DFM berrikuspena eta aurrekontua emango dugu 24 orduko epean.
