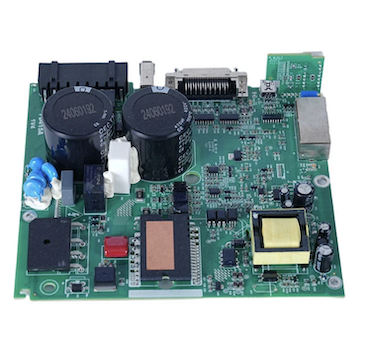

Doitasun handiko Mikro BGA Ball Grid Array PCB Muntaia

Fanway-ren Doitasun Altuko Micro BGA Ball Grid Array PCB Assembly zerbitzuak doitasun-ekipamenduak, profil termiko kontrolatuak eta 2D/3D X izpien ikuskapena konbinatzen ditu osagaien gorputzaren azpian soldadura-juntura fidagarriak lortzeko. Kokapen-zehaztasunak 0,25 mm-rainoko BGA-ak onartzen ditu, itzulera-profilak kalibratuta, hutsegitea, deformazioa eta buruko buruko akatsak saihesteko. BGA Zirkuitu Inprimatuen Fabrikazio Zerbitzuak PCB diseinuaren optimizazioa barne hartzen ditu BGA bideratzerako, osagaien hornikuntza baimendutako hornikuntza-kateen bidez eta muntatu osteko ikuskapena IPC-A-610 onarpen irizpideen arabera. Osagaiak aldatzea edo berritzea eskatzen duten plaketarako, zerbitzuak BGA kentzea, padak garbitzea, birmoldatzea eta berriro lotzea eskaintzen ditu profil termiko kontrolatuak erabiliz.

Zer da BGA PCB Asanblada?

BGA (Ball Grid Array) PCB muntaia Ball Grid Array osagaiak zirkuitu inprimatuko plaka batean muntatzeko prozesua da, gainazaleko muntaketa teknologia erabiliz. Perimetroaren inguruan berunak dituzten pakete tradizionalek ez bezala, BGA osagaiek soldadura-bola sorta bat dute gailuaren azpialdean sareta batean antolatuta. Muntatzean, BGA soldadura itsatsitako koskorren gainean jartzen da eta reflow labe batetik pasatzen da, non soldadura-bolak urtzen diren konexio elektriko eta mekanikoak sortzeko. Loturak osagaien gorputzaren azpian ezkutatuta daudenez, ikuskapen-ikuskapen estandarrak ezin du soldaketaren kalitatea egiaztatu; X izpien ikuskapena beharrezkoa da.

BGA pakete motak eta erabilerak

BGA Muntaketa Prozesua

Doitasun handiko Mikro BGA Ball Grid Array PCB muntaketa prozesuak sekuentzia kontrolatu bat jarraitzen du elkarrekin fidagarritasuna bermatzeko:

1. PCB prestaketa eta soldadura itsatsi aplikazioa

Soldadura-pasta PCB padetan inprimatzen da txantiloia erabiliz. Itsatsi bolumena eta lerrokatzea funtsezkoak dira; nahikoa ez den itsatsiak irekidura eragiten du, eta gehiegizko itsatsiak zubiak sortzen ditu.

2. BGA kokatzea

BGA osagaia soldadura itsatsitako padetan jartzen da, hautatzeko eta kokatzeko ekipo automatizatuen bidez, ikusmen lerrokatzearekin. Kokapen-zehaztasunak mikratan egon behar du soldadura-bola bakoitza dagokion padarekin lerrokatzen dela ziurtatzeko.

3. Reflow soldadura

Muntatutako ohola profil termiko kontrolatua duen reflow labe batetik pasatzen da. Profilak aurreberotze, bustitze, birfluxu eta hozte faseak barne hartzen ditu, bakoitza BGA pakete eta soldadura aleazio espezifikoarekin kalibratuta (SAC305 berunik gabeko edo Sn63Pb37 eutectic). Profil egokiak hutsaltzea, deformazioa eta buruko buruko akatsak saihesten ditu.

4. Hoztea eta solidotzea

Taula kontrolatutako abiaduran hozten da soldadura-junturak sendotzeko. Hozte azkarrak estresa eragin dezake; hozte motelak alearen hazkundea eragin dezake. Hozte-tasa taularekin eta osagaiekin bat dator.

5. Ikuskapena

X izpien ikuskapena derrigorrezkoa da BGA-ko muntaketetarako, junturak optikoki ezkutatuta daudelako. 2D X izpiak goitik beherako irudiak eskaintzen ditu artikulazioen forma eta lerrokadurarako; 3D X izpiek (CT) zeharkako ikuspegiak eskaintzen dituzte hutsuneak aztertzeko eta akatsak detektatzeko.

6. Bigarren mailako prozesuak

Baldintzen arabera, oholak garbiketa, estaldura konformatua edo proba funtzionalak jasan ditzakete BGA muntatu ondoren.

Nola kontrolatzen eta ikuskatzen dugu kalitatea?

Doitasun handiko Mikro BGA Ball Grid Array PCB Asanbladak ikuskapen-erronka bereziak aurkezten ditu soldadura-junturak ezkutuan daudelako. Fanway-k ikuskatze-metodo anitz erabiltzen ditu elkarren osotasuna egiaztatzeko:

X izpien ikuskapena (2D eta 3D)

X izpiak BGA soldadura-juntura guztien irudi ez-suntsitzaileak eskaintzen ditu. Lotura onak etengabe zirkular agertzen dira matrizean tamaina uniformearekin. X izpien hutsuneak, zubiak, irekidurak, buruko buruko akatsak eta nahikoa bustidura detektatzen ditu. Baliogabetze-ehunekoa kalkulatzen da eta IPC-A-610 onarpen-mugekin alderatzen da.

Ikuskapen optiko automatikoa (AOI)

AOI-k BGA gorputzean zehar ikusi ezin duen arren, osagaien lerrokatzea, koplanaritatea eta inguruko soldadura-junturak ikuskatzen ditu. Gainera, BGAren presentzia eta orientazio zuzena egiaztatzen ditu.

Zirkuitu barruko probak (IKT)

IKT-k BGA-k PCB-ren konexio elektrikoa egiaztatzen du, laburrak, irekitzeak eta osagaien balioak zuzentzen ditu.

Proba funtzionalak

Muntatutako plaka funtzionamendu-baldintzetan probatzen da BGA-k zehaztapenen arabera egiten duela baieztatzeko.

BGA birmoldaketa eta birmoldaketa

Zehaztasun handiko Micro BGA Ball Grid Array PCB multzoaren osagai bat akastuna denean edo ordeztu behar denean, BGA birlanketa ekipo espezializatuak eta profil termiko kontrolatuak erabiliz egiten da. Prozesua barne hartzen du:

1. Osagaiak kentzea: Taula behetik aldez aurretik berotzen da deformazioa saihesteko. Goiko berogailu batek profil termiko lokalizatu bat aplikatzen du soldadura-bolak urtzeko. Hutsean jasotzeko hodi batek osagaia altxatzen du soldadura urtuta dagoenean. Osagaia behartzea edo sakatzea saihestu egiten da, padak kalteak saihesteko.

2. Pad garbiketa– Hondar-soldadura PCB padetatik kentzen da desoldadura txirikorda eta fluxua erabiliz. Kosxinak garbitu eta ikuskatu egiten dira kalteak ikusteko.

3. Reballing– Berrerabiliko diren osagaiei dagokienez, soldadura-bola zaharrak kentzen dira eta soldadura-esfera berriak eransten dira reballing txantiloia eta reflow erabiliz. Osagaia fluxu egiten da, txantiloiarekin lerrokatuta eta berotzen da esfera berriak lotzeko.

3. Osagaien ordezkapena– Osagai birbolatua edo berria PCB padekin lerrokatzen da eta profil termiko kontrolatu baten bidez birfluitzen da.

4. Berregin osteko ikuskapena– X izpien ikuskapenak berregitea arrakastatsua izan dela eta juntura berriak onarpen-irizpideak betetzen dituela berresten du.

Aplikazioak

Zehaztasun handiko Mikro BGA Ball Grid Array PCB muntaketa ezinbestekoa da I/O dentsitate handia, seinalearen osotasuna eta errendimendu termikoa behar duten aplikazioetarako:

AI eta errendimendu handiko informatika: GPUek, AI azeleragailuek eta zerbitzari-prozesadoreek FCBGA pakete handiak erabiltzen dituzte milaka konexiorekin.

Telekomunikazioak: 5G oinarrizko bandako txipek, sareko prozesadoreek eta switching ASICek abiadura handiko BGA behar dute datuen transmisiorako.

Gailu medikoak: Diagnostiko-irudiko ekipoek, pazienteen monitoreek eta tresna mediko eramangarriek BGA erabiltzen dute elektronika trinko eta fidagarri baterako.

Kontrol industriala: PLCek, motor-unitateek eta automatizazio-kontrolagailuek BGA erabiltzen dute prozesatzeko eta komunikazio-funtzioetarako.

Kontsumo elektronikoa: Telefono adimendunek, tabletek eta eramangarriek mikro BGA erabiltzen dute espazioa mugatutako diseinuetarako.

Zergatik Fanway BGA PCB Assembly?

Zehaztasunez kokatzeko gaitasuna

Fanway-ren kokapen-ekipoak 0,25 mm-ko BGA-ko altuera fina onartzen du, ikusmenaren lerrokadurarekin soldadura-bola bakoitza bere padarekin lerrokatzen dela bermatuz. Kokapenaren zehaztasuna kalibrazio automatizatuaren eta denbora errealeko feedbackaren bidez mantentzen da.

Errefluxuaren profil kontrolatua

Tenperatura kontrolatzeko zona anitzeko labeek profil termiko zehatzak ahalbidetzen dituzte BGA pakete mota eta soldadura aleazio desberdinetarako. Muntaia bakoitzerako profilak garatzen eta balioztatzen dira, hutsuneak eta deformazioak saihesteko.

X izpien ikuskapena

2D eta 3D-ko X izpien ikuskapen-sistemek taula bakoitzeko BGA bakoitzaren kalitatea egiaztatzen dute. Hutsaren ehunekoa neurtu eta dokumentatzen da.

BGA birlanketa eta birballing

Fanway-k BGA kentzeko, padak garbitzeko, birmoldatzeko eta ordezteko zerbitzuak eskaintzen ditu, ikusmen zatituko optika eta profil termiko kontrolatuak dituzten birlanketa estazio dedikatuak erabiliz. Berrelanak IPC-7711/7721 estandarren arabera egiten dira.

Mutur-bukaerako zerbitzua

BGA bideratzerako PCB diseinuaren optimizaziotik osagaien hornikuntza, muntaketa, ikuskapen eta birlanketa bidez, Fanway-k BGA PCB muntatzeko zerbitzu osoak eskaintzen ditu kontaktu-puntu bakar baten bidez.

Ziurtagiriak

Fanway-k ISO9001, ISO13485 eta IATF16949 ziurtagiriak ditu, IPC-A-610 eta IPC-7095 arauak betetzen dituzten muntaketa-prozesuekin.

Ohiko ohiko galderak

G: Zein da Fanway-k munta dezakeen gutxieneko BGA zelaia?
A: Fanway-k BGA muntaia onartzen du 0,25 mm-ko altueraraino. Altuera estandarrak 1,0 mm, 0,8 mm, 0,65 mm, 0,5 mm eta 0,4 mm dira.

G: Zer ikuskapen egiten da BGA muntaietan?
A: X izpien ikuskapena (2D eta 3D) derrigorrezkoa da BGA muntaia guztietan. Hutsaren ehunekoa IPC-A-610 irizpideen arabera neurtzen da. AOI, IKT eta proba funtzionalak ere behar bezala egiten dira.

G: Fanway-k huts egin duen BGA bat birplanteatu al dezake?
A: Bai. Fanway-k BGA kentzea, padak garbitzea, birmoldatzea eta ordezkatzea eskaintzen du profil termiko kontrolatutako birlanketa estazio dedikatuak erabiliz. Berrelanak IPC-7711/7721 estandarren arabera egiten dira.

G: Zein da BGA PCB muntatzeko ohiko denbora-tartea?
A: BGA prototipoen muntaiak normalean 5 eta 7 laneguneko epean bidaltzen dira. Bolumen-eskaerak osagaien erabilgarritasunaren eta taularen konplexutasunaren arabera programatzen dira.

G: Zer BGA pakete mota onartzen ditu Fanway-k?
A: Fanway-k PBGA, CBGA, FCBGA eta mikro BGA paketeak onartzen ditu. Osagaien hornikuntza baimendutako hornikuntza-kateen bidez kudeatzen da benetakotasuna bermatzeko.
