PCBren diseinutik ekoizpen masibora, Fanway-k PCB fabrikaziorako zerbitzuak azkar ematen ditu, zure proiektuaren eskakizun askotarikoei aurre egiteko eta zure denbora azkartzeko.

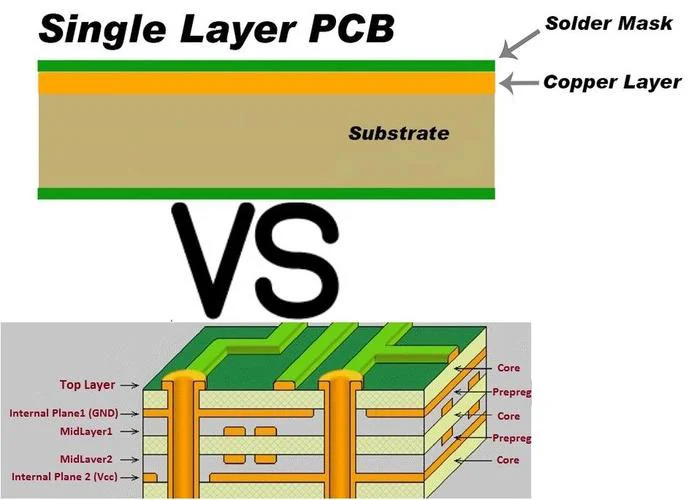

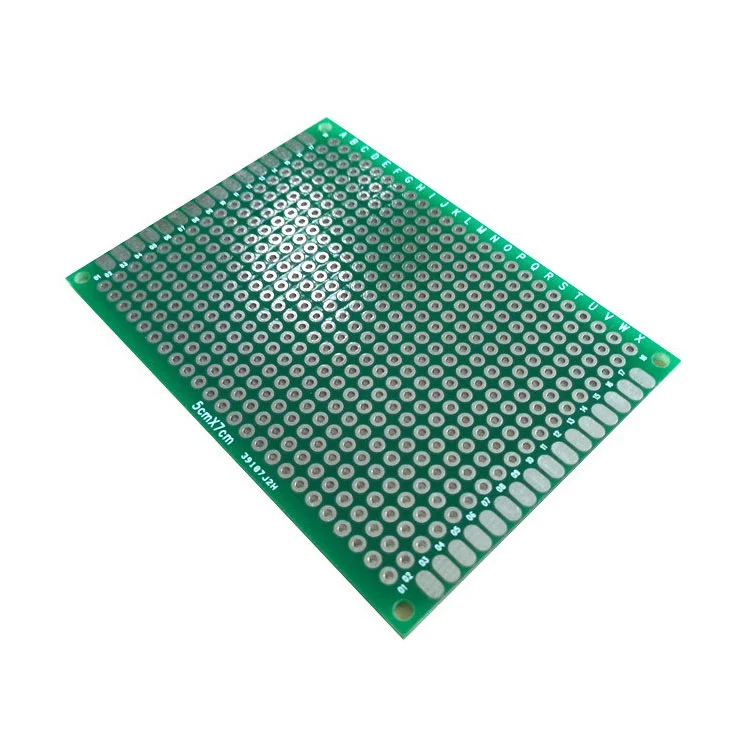

Geruza bakarreko PCB, alde bakarreko inprimatutako zirkuitu-taula bezala ere ezaguna da, PCB diseinuaren formarik errazena da. Kobre geruza eroale bakarrek osatzen dute substratu ez-eroalerik gabeko azpiatal batean (Fr-4 adibidez), alde batetik muntatutako osagaiak eta kontrako aldean bideratutako arrastoak ditu. Zirkuitu baxuko zirkuituetarako irtenbiderik onena, oso erabilia da kontsumo elektronikan, hornikuntzan eta kontrol industrialetan fabrikazio prozesu merke eta azkarra dela eta.
Geruza bakarreko PCB material eta fabrikazio kostu txikiagoak dituzten geruza anitzeko diseinuarekin alderatuta.
Prozesu sinpleak denbora beruna murrizten du, laminaziorik eta zulaketa beharrezkoa delako.
Geruza desegokitzeko gutxieneko arriskua.
24/7 Lineako adituak beti laguntzeko prest.
| Parametro | Barruti tipikoa |
| Kontseiluaren lodiera | 0,4mm 3,2 mm-ra |
| Kobre lodiera | 1/2 oz 3 oz |
| Gutxieneko arrastoaren zabalera | 0,2mm (8milo) |
| Zulatutako gutxieneko zuloa | 0,3mm (12mil) |
| Gainazal akabera | Hasl, OSP, Entzia |
| Funtzionamendu tenperatura | -50 ° C eta 105 ° C (Materialaren menpekoa) |
| Abantailak | Mugak |
| ✔ Kostu ultra-baxua | ❌ ez da multizerrik edo laguntzaren bidez |
| ✔ Konponketa / aldatzeko erraza | ❌ Bideratze-dentsitate mugatua |
| ✔ Txanda bizkorra denbora | ❌ Maiztasun handiko diseinuetarako desegokia (> 100mhz) |
| ✔ Arina eta trinkoa | ❌ Errendimendu termiko txikiagoa |
Materialen prestaketa:Alde bakarreko kobrea estalkiak.
Grabaketa:Kendu nahi gabeko kobrea arrastoak eratzeko.
Zulaketa:Sortu zuloak zulatzeko osagaiak.
Soldadura maskara eta serigrafia:Aplikatu estaldura eta markak.
Azalera akabera:Aukerak hasl (aire beroko soldadura maila) edo OSP.
Kontsumitzaileen elektronika:Kalkulagailuak, LED argiztapena, jostailuak.
Potentzia sistemak:AC / DC bihurgailuak, erreleboak.
Industri kontrolak:Sentsoreak, kontrolagailu motorrak.
