PCB probakElektronika fabrikazioan fase kritikoa da, kalitatea, funtzionaltasuna eta fidagarritasuna bermatzen dituenaZirkuitu inprimatutako taulak(PCBS). Saiakuntzak arazoak berehala aurki ditzake eta diseinatzaileei azkar konpontzen lagunduko die. PCB probak kontseilu biluzik eta batzordearen probak biluzik dakar.
PCB proba biluziak
HelburuaPCB probakKonektagarritasun elektrikoa, isolamendua eta fabrikazio akatsak egiaztatzeko.
PCB proben metodoa honako hauek dira:
Jarraitutasun proba (proba laburrak):Nahi gabeko film laburren egiaztagiriak (adibidez, kobrearen arrastoak ukituak).
Isolamendu proba (proba irekia):Zirkuitu irekiak (etenaldiak) ez ditu aztarnetan.
Ikuskapen optiko automatikoa (AOI):Kamerak erabiltzen ditu marradurak, okerrak edo grabaketa akatsak hautemateko.
Inpedantziaren probak:Kritikoa abiadura handiko diseinuetarako (adibidez, RF, DDR) trazatzeko inpedantzia bat datorren zehaztapenak ziurtatzeko.
Muntaketa Batzordearen probak
1.Zirkuituko proba (IKT):IKTak lineako proba automatikoak dira osagaiak, galtzak, irekiak eta balioak egiaztatzeko. Proba honek hutsegite kokapenak aurki ditzake, eta langileei PCBA arazoa erraz kudeatzen diete.
2.Hegan zunda probak:Metodo errentagarria da, zundaketa probak zirkuituan proba pertsonalizatu gabe. Softwarearen aldaketen bidez probatzeko baldintza desberdinetarako egokia da.

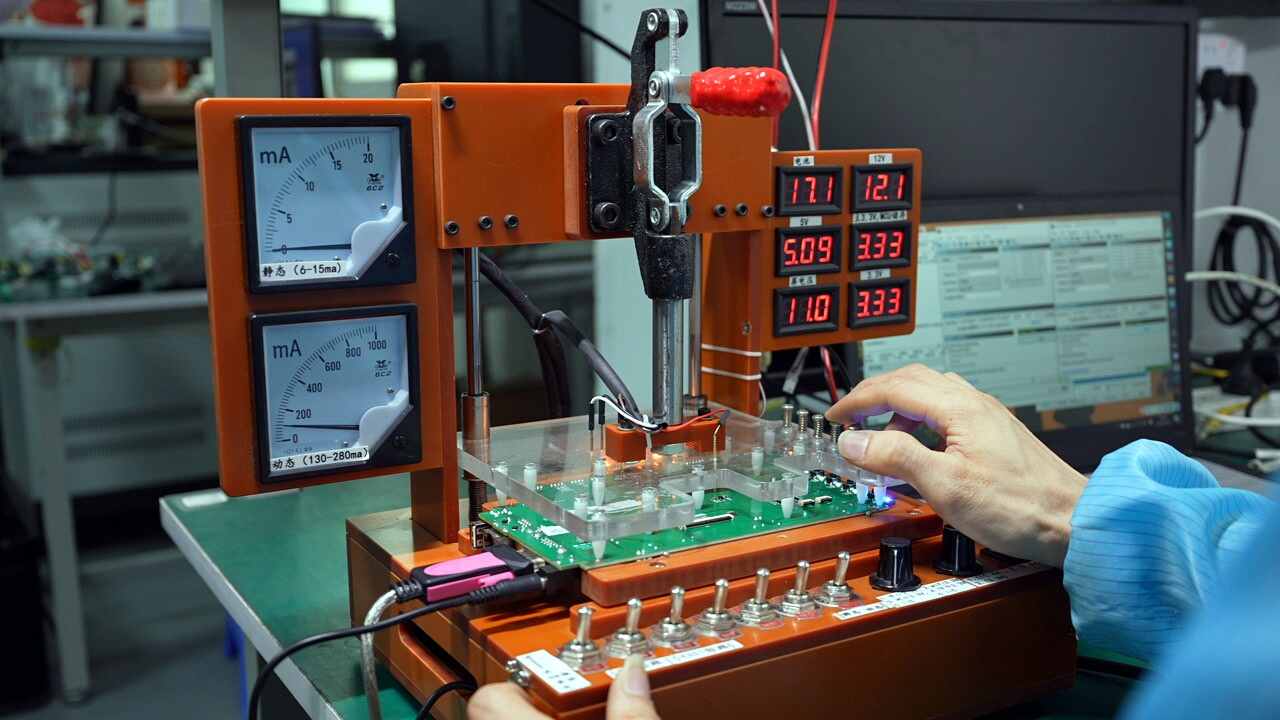

3.Proba funtzionalak:Ekipamendu espezializatuak eta proba pertsonalizatutako prozedurak behar ditu PCBren funtzioa egiaztatzeko.
4.Ikuskapen optiko automatikoa (AOI):AOI Ikuskapenak kamerak erabiltzen ditu soldadura juntura eta osagaien akatsak eskaneatzeko, hala nola zubiak, desegokiak eta falta diren piezak.
5.X izpien probak:X izpiak erabiltzen ditu ezkutuko artikulazioak (BGA, QFN), hutsuneak edo soldadura akatsak ikusteko.
Ez dio axola zer motatako elektronika erabiltzen duzun, inprimatutako zirkuitu taulan (PCB) onura ekartzen du. Diseinuko etapan probatzeak diseinatzaileek masa ekoizpenean matxurak ekiditen laguntzen dute, kostuak murrizten ditu, garapen zikloak laburtzen ditu eta ekoizpena azkartzen du. Proba integralak PCBak diseinu elektriko, mekaniko eta estruktural guztiak betetzen ditu produktuen fidagarritasuna hobetzen duen bitartean.
PCB probakgarrantzitsua da produktuaren kalitatearentzat. Fanway-n, proba-irtenbide ugari eskaintzen ditugu, osagaien ikuskapena, proba pertsonalizatua barne. Jar zaitez gurekin harremanetan gaur xehetasun gehiago lortu.
-
