Zein da PCBA konformal estaldura?

1.Zein da PCBA konformal estaldura?

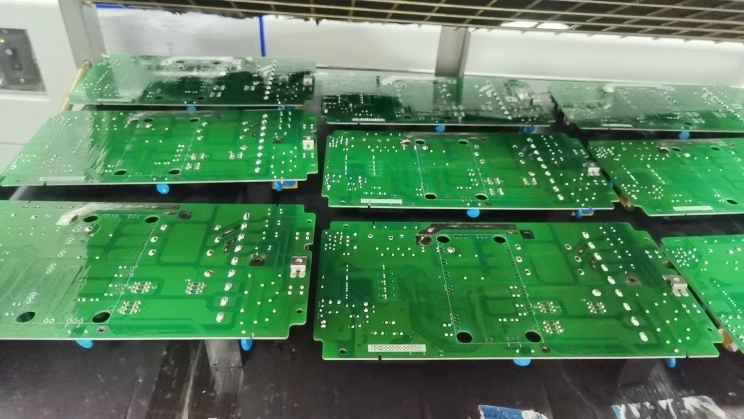

PCBA konformal estaldura aplikatutako babes geruza espezializatua daZirkuitu inprimatutako tauletako batzarrak(PCBAS). Ingurumen esposizio gogorretik muntai elektronikoak ezkutatzen ditu, egonkortasun termikoa muturreko tenperaturetan mantentzen duten bitartean. Sendatutako estaldurak film elastomeriko gardena osatzen du isolamendu-propietateekin, hezetasunarekiko erresistentzia, hautsa arintzea eta korrosioaren babesa.

2. Estaldura konformalaren beteak

Estaldura konformala errendimendu handiko, zahartze erresistentziarekin formulatutako osagai bakarreko estaldura da, oinarrizko material gisa, sugar atzerapenekin eta beste osagaiekin batera. Bere ezaugarri nagusiak honakoak dira: biskositate baxua, lehortzeko azkarra, urarekiko erresistentzia, ez dago korrosioa, ez atxikimendua, isolamendua, zahartzearen aurkako, sugar-atzerapena eta giza gorputzarentzat kaltegarria izan gabe. Sendatu ondoren, film elastiko gardena osatzen du, itxura eder batekin, konpondu daitekeena eta ez da zirkuituaren taularen berreraikuntzarik oztopatzen.

3. estaldura konformalarengileak

3.1Acrylic erretxina (AR)

Estaldura akriliko akrilikoak elastikotasun ona eta babes orokorra eskaintzen dituzte. Indar dielektriko altua, hezetasun erresistentzia ona eta higadura erresistentzia lortzeko nabarmentzen dira. Estaldura akrilikoa azkar eta erraz kendu daiteke disolbatzaile arruntak erabiliz, ez da asaldurarik behar.

3.2Poxy erretxina (k)

Epoxi konformal estaldurak gogortasun, atxikimendu sendoa eta korrosio kimikoen erresistentzia bikaina dira. Hala ere, berreraikitzea zaila da haien erritmo eta inpaktu pobreen erresistentzia dela eta.

3.3 Poliuretanoaren erretxina (ur)

Poliuretanozko estaldurak hezetasun erresistentzia, erresistentzia kimikoa eta higadura erresistentzia eskaintzen ditu. Disolbatzaileen erresistentzia gisa, estaldura hori oso zaila da kentzea. Osorako kentzeko, disolbatzaile espezializatuak behar dira, denbora luzez eta asaldura, eskuila edo ultrasoinu bainuak erabiliz.

3.4 silikonazko erretxina (sr)

Silikonazko konformazio konformalek babes bikaina eskaintzen dute tenperatura zabalera zabal batean. SR estaldurak erresistentzia kimiko ona, hezetasunarekiko erresistentzia eta gatz-spray erresistentzia ona ditu, eta oso malgua da. Silikonazko estaldura konformalak ez dira higadura erresistenteak, baina bibrazio estresari aurre egiteko aukera ematen die. Silikonazko estaldurak normalean hezetasun handiko inguruneetan erabiltzen dira. Osorako kentzeko, disolbatzaile espezializatuak behar dira, denbora luzez eta asaldura, eskuila edo ultrasoinu bainuak erabiliz.

3.5 Fluoropolimero (FP)

Fluoropolimeroen estaldurak korrosio kimikoarekiko erresistentzia nabarmena eskaintzen du (azido sendoak, alkalis eta disolbatzaileekiko erresistentea), gainazaleko tentsio baxua (ur-repelente eta petrolioarekiko errespetua), baina kostu handia eta estaldura prozesu konplexua.

4. Konformalen estaldura aplikazio metodoak

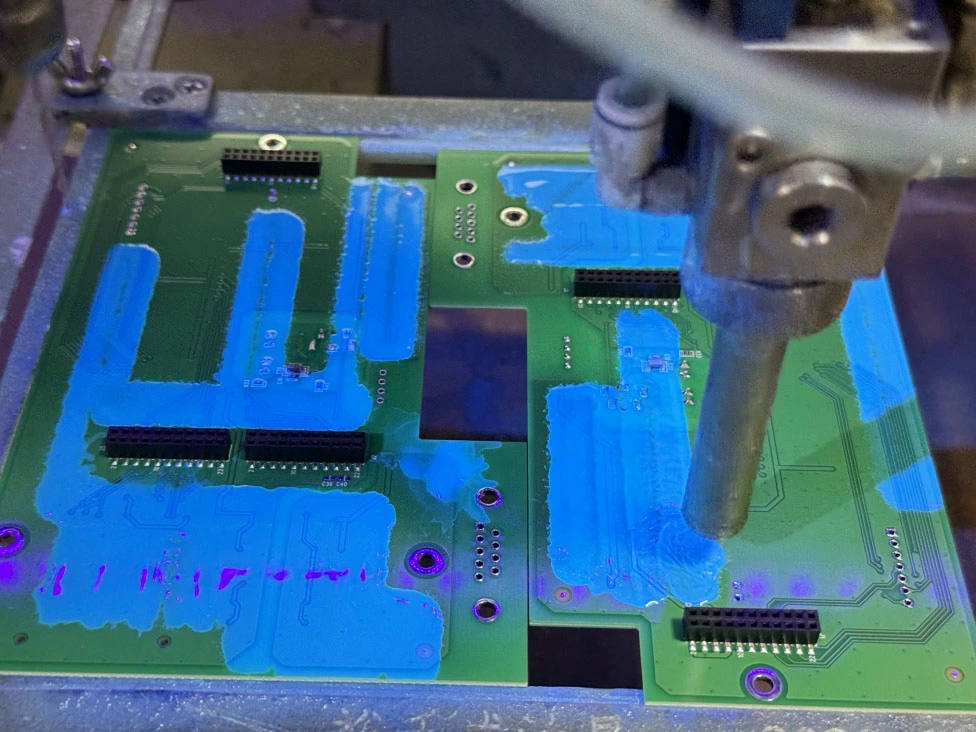

Estaldura konformala eskuila, isurketa eta murgilketa prozesuaren bidez aplika daiteke. Aplikazioaren eskakizun nagusiak:

* Gomendatutako lodiera 0,1 eta 0,2 mm artean dago;

* Gainazalak hezetasuna eta kutsatzaileak garbitu behar dira estalduraren aurretik;

* Bigarren armarria lehortu ondoren lehen armarria aplikatu daiteke;

* Eragiketek aireztapen egokia behar dute disolbatzaile lurruntzeagatik;

* Eragileek babes maskarak eraman behar dituzte.

5.Nola aukeratu zure PCBA proiektuetarako estaldura konformala?

Estalduraren hautapen konformalek lau faktore funtsezko kontuan hartu beharko lituzkete:

5.1Invonmental funtzionamendu baldintzak

5.2Fabrikazio prozesuaren bateragarritasuna

5.3Cost-Eraginkortasuna

5.44Erabilitate baldintzak.

Adibidez, sendatze bizkorra behar den egoeretan, korrontearen aurkako pintura azkar lehortzeko modua aukeratu daiteke. Ingurumen-babes eskakizun handiagoak dituzten zenbait arlotan, ingurumena errespetatzen duten estaldura, VOC baxua (konposatu organiko lurrunkorrak) emisioak aukeratu behar dira.
