Zirkuitu inprimatutako taulak(PCBak) gaur egungo elektronikaren ardatz isila dira. Smartphone batean, automobilgintzako kontrol sistema, eskaneo medikoa edo Nabigazio Aeroespazialaren modulua, PCBek osagai guztiak lotzen dituzten oinarri fisikoa eta elektrikoa eskaintzen dute. Nola funtzionatzen duten ulertzea teknologiara ekarri zuten aldaketa aitortzen hasten da. PCBak baino lehen, kableak eskuz egin ziren puntu puntuko konexioekin. Metodo hau ez zen akatsak izateaz gain, eskalagarritasun mugatua ere izan. PCBek gai hauek konpondu zituzten diseinu, fidagarritasun eta ekoizpen masiboen eraginkortasuna bermatzen duten egitura estandarizatuak eta geruzatuak eskainiz.
Orduan, nola funtzionatzen dute zehazki? Haien muinean, PCBek hiru helburu nagusi eskaintzen dituzte:
Laguntza Mekanikoa- Osagaiak bere lekuan ziurtatzea.
Konexio elektrikoak- Egungo fluxuetarako bide eroaleak eskaintzea.
Seinalearen osotasuna- Seinale elektronikoek galera edo interferentzia minimoekin bidaiatzen dutela ziurtatzea.

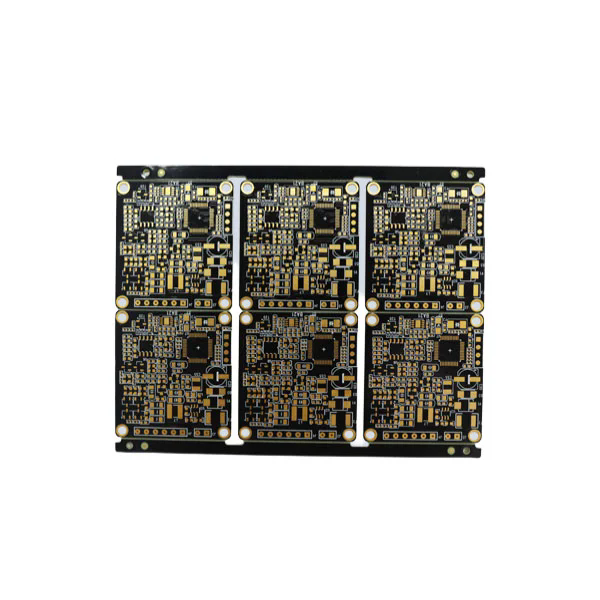

Eraikuntzak dakarSUDESTU, normalean FR4 beira-zuntzak edo bestelako materialak, geruza isolatzaile gisa jokatzen dutenak. Honen gainean, kobrearen paperak laminatuta daude, bideetan grabatuta daude eta akabera babesleekin estalita daude. Azken emaitza zorrotz diseinatutako taula da, non erresistentziak, kondentsadoreak, mikrotxiak eta konektoreak muntatu daitezke.
PCBak alde bakarrekoak, alde bikoitza edo multilyered izan daitezke diseinuaren konplexutasunaren arabera. MultiLayer PCBak, batzuetan 40 geruza baino gehiago lortzen dira, funtsezkoak dira informatika eta telekomunikazio ekipo aurreratuetarako, non seinaleen bideratze-dentsitatea kritikoa da. Txertatzen dutevi(Interkonexio bertikalak) seinaleak geruza desberdinetatik pasatzea ahalbidetzen dutenak, errendimenduaren osotasuna mantentzen duten bitartean.
Beroen kudeaketa PCBen beste eginkizun funtsezko bat da. Vias termikoak, bero-konketa edo kobre berezi batzuk diseinatuz, fabrikatzaileek ziurtatu dute osagai sentikorrak funtzionamendu tenperatura seguruak izaten direla. Diseinu horien gaineko gogoetarik gabe, sistemaren porrotaren arriskua nabarmen handitzen da.
Industriek aplikazio zehatzetara egokitutako pieza mota desberdinetan oinarritzen dira. Aldakuntza-funtzio horiek nola ematen diren ulertzen dute PCBek ezinbestekoak diren Elektronika Globalean fabrikazioan.
Alde bakarreko PCBak: Hauek dira motarik sinpleenak, kobrezko ibilbideak taularen alde bakarrean. Kostu eraginkorrak eta oso erabiliak dira kalkulagailu, irratietan eta kontsumo elektronikoaren elektronikan.
Alde biko pcbs: Bi aldeetako kobrezko ibilbideak ditu, zirkuitu diseinu konplexuagoak ahalbidetzen dituzte. Osagaiak bi aldeetan muntatu daitezke, dentsitatea handituz.
MultiLayer PCBak: Kobre eroaleen hiru geruza edo gehiago osatzea, ohol hauek aplikazio oso konplexuak kudeatzen dituzte. Smartphones, gailu mediko aurreratuak eta electronics aeroespaziala maiz oinarritzen dira.
PCB zurrunak: Substratu solidoetan oinarrituta, egonkortasuna eta iraunkortasuna eskaintzen dituzte, gailu elektroniko gehienetan ohikoak bihurtuz.
PCB malguak: Poliimidoa bezalako material bihurgarriak erabiliz eraikia, bihurritu eta tolestu ditzakete, jantzi eta elektronika trinkoak egiteko aproposa.
Rigid-Flex PCBak: Eremu zurrunak eta malguak uztartzen dituen hibridoa, egiturazko egonkortasuna eta diseinua malgutasuna aldi berean eskainiz.

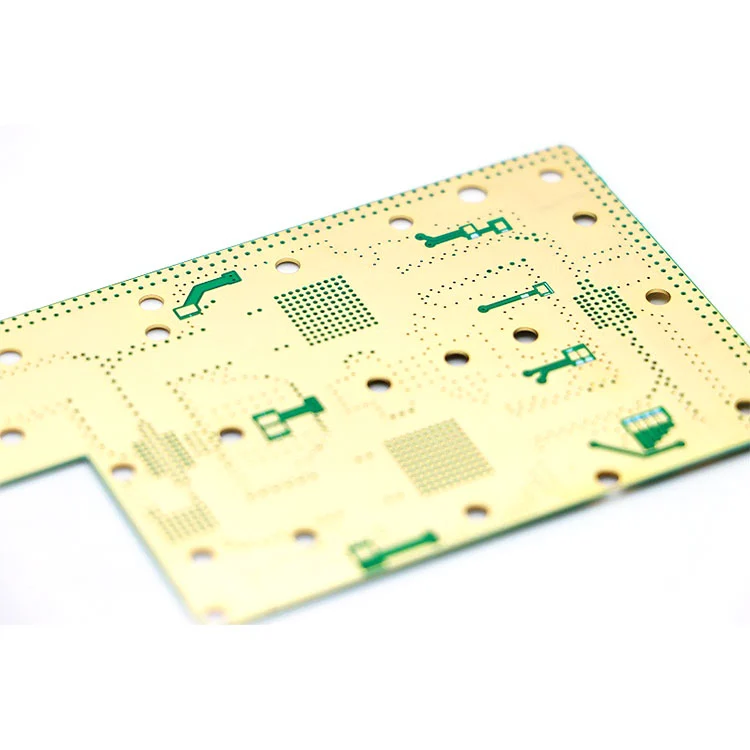

Maiztasun handiko PCBak: Material espezializatuekin egina, telekomunikazioen eta radar sistemetarako aplikazioetarako seinalearen zehaztasuna ziurtatzen dute.
Produktu profesionalen parametroak nabarmen nabarmentzeko, hona hemen laburpen taula:
| Parametro | Barruti / zehaztapen tipikoa | Aplikazioaren adibidea |
|---|---|---|
| Oinarrizko materiala | FR4, poliimidoa, CEM-1, Rogers | Kontsumitzaileen elektronika, automobilgintza, RF ekipamendua |
| Kobre lodiera | 0,5 oz - 6 oz | Potentzia-taulak, kontrol industriala |
| Geruza kopurua | 1 - 40+ | Jostailuen artean superordenatzaileei |
| Azaleko akabera | Hasl, Enig, OSP, murgiltzeko zilarrezkoa, murgiltzeko lata | Soldagarritasuna hobetzen du, korrosioarekiko erresistentzia |
| Gutxieneko arrastoaren zabalera / tartea | 2 - 4 mils (diseinu aurreratuak azpitik daude posible) | Dentsitate handiko interkonexioa (HDI) gailuak |
| Funtzionamendu tenperatura | -55 ° C eta 150 ° C (Diseinu bereziak 200 ° C + arte) | Aeroespaziala, militarra eta industriala |
| Constant Dielektrikoa (DK) | 2.2 - 4.5 Materialaren arabera | Maiztasun handiko seinalearen transmisioa |
| Eroankortasun termikoa | 0,25 - 2.0 w / mk (substratuaren arabera) | Bero sentikorreko zirkuituak |
Parametro horiek PCB bakoitzaren errendimendua, iraunkortasuna eta fidagarritasuna adierazten dute. Fabrikatzaileek arretaz hautatzen dituzte zehaztapenak azken erabilerarako baldintzak oinarritzat hartuta. Adibidez, automobilgintzako ECU PCB batek beroarekiko erresistentzia handiagoa eta bibrazio tolerantzia eskatzen ditu etxeko LED argiztapen-taula sinple batekin alderatuta.
Inprimatutako zirkuitu baten fidagarritasuna ez da diseinuaren araberakoa izateaz gain, fabrikazio prozesu zehatzetan ere. Kalitate handiko PCBek nazioarteko estandarren atxikimendu zorrotza eskatzen dute, hala nola IPC-A-600 (inprimatutako taulen onargarritasuna). Prozesuak normalean urrats hauek biltzen ditu:
Diseinua eta diseinua- Ingeniariek eskema sortzen dute eta Gerber fitxategietara itzultzen dute, kobrezko patroiak, zulagailuak eta soldadura maskarak.
Substratuaren prestaketa- FR4 edo aukeratutako materiala kobrezko paperarekin mozten eta ijeztatuta dago.
Irudiaren transferentzia eta grabaketa- Zirkuitu ereduak inprimatuta daude eta nahi ez den kobrea etxeratu da, bide eroaleak utziz.
Zulaketa eta plaka- Zuloak Vias eta osagaien eramateko zuloak dira, eta ondoren eroankortasuna bermatzeko plated da.
Soldadura maskara aplikazioa- Babes polimero geruza aplikatzen da, aztarna isolatzaileak eta soldadura zubiak prebenitzea.
Azaleko akabera- Hasl (Aire Hot Solder Matrizea), Enig (elektroless nikela murgiltzeko urrea) edo beste akabera batzuk aplikatzen dira soldadura hobetzeko.
Zilarrezko inprimaketa- Erreferentzia markak, logotipoak eta etiketak gehitzen dira.
Proba elektrikoak- Hegan zunda edo lanabesan oinarritutako probak konexio guztiak baliozkoak direla ziurtatzen du eta ez dago galtzarik edo zirkuitu irekiak.
Azken ikuskapena eta ontziak- Bezeroen eskakizunen arabera ikuskatu, neurtu eta paketatu dira.
Fidagarritasuna areagotzen da, hala nola: tekniken arabera:
Inpedantziaren kontrolaAbiadura handiko zirkuitu digitaletarako.
Erliebe termikoko pastelaksoldadura optimizatzeko.
Mikroviako teknologiaHDI PCB trinkoetarako.
Estaldura konformalakhezetasun eta hautsaren erresistentziarako.
Fabrikatzaile globalek ere ezartzen duteKalitatea Kudeatzeko Sistemakhala nola, ISO 9001, ISO / TS 16949 (automobilgintza), eta as9100 (aeroespaziala). Hauek errendimendu koherentea eta industria zorrotzak betetzen dituzte.
PCBren etorkizunak joera teknologiko azkarrekin eboluzionatzen jarraitzen du. Sortzen ari diren aplikazioak5g, AI-gidatutako gailuak, ibilgailu elektrikoak eta iOTEskariaren oholak meheagoak, azkarragoak eta iraunkorragoak. Berrikuntzak hauek dira:
HDI (dentsitate handiko interkonektatzea) PCBak: Osagai gehiago espazio txikiagoetan baimendu, smartphones eta higadura teknologia ahalbidetuz.
Osagai kapsulatuak: Osagai pasiboak eta aktiboak zuzenean integratzea PCB geruzaren barruan espazio aurrezkietarako.
Metal Core PCBak: LED argiztapen eta potentzia elektronikan bero-xahutzea hobetzeko aluminio edo kobrezko oinarriak erabiltzea.
Substratu biodegradagarriak: Iraunkortasunari buruzko kezkak erantzutea, ekologikoko PCBak arreta handitzen ari dira.
3D inprimatutako PCBak: Prototipatze malgua eta geometria pertsonalizatuak eskaintzea.
Industriek maiztasun handiagoak, abiadura azkarragoak eta energia-eraginkortasun hobea eskatzen duten heinean, PCB teknologiak moldatzen jarraitzen du. Automozioko elektronikak, adibidez, gero eta gehiago behar dira bibrazio altuak, tenperatura zabaleko tarteko eta interferentzia elektromagnetikoen kontrolarekin gai. Gailu medikoek bizitza aurrezteko ekipoen barruan fidagarritasun handia mantentzen duten miniaturizatutako PCBetan oinarritzen dira. Telekomunikazioko enpresek maiztasun handiko PCBetan inbertitzen dute 5g base geltokietan seinale galera minimoa bermatzeko.
Berrikuntza horien eragina sakona da: konektibitate hobea, garraio seguruagoa, osasun laguntza aurreratua eta energia-erabilera eraginkorragoa. Funtsean, inprimatutako zirkuitu batzordeen bilakaerak zuzenean eragiten du teknologia azpiegitura globalaren etorkizunean.
1.G.: Zenbat denbora irauten du inprimatutako zirkuitu taulak?
Kalitate handiko PCB batek 10 eta 20 urte bitarteko edozein lekutan iraun dezake erabilera-baldintzen, materialen hautaketa eta kudeaketa termikoaren arabera. Industri eta aeroespazialaren PCBak, zehaztapen zorrotzagoak dituzten diseinatuta, are gehiago iraun dezake mantentze egokiarekin.
2.G.: Nola aukeratzen dut nire aplikaziorako PCB egokia?
PCB egokia aukeratzeak funtzionamendu-ingurunea, potentzia baldintzak, seinaleen abiadura eta diseinu fisikoko mugak ebaluatzea dakar. Adibidez, PCB malguak aproposak dira gailu eramangarrientzat, eta puntu anitzeko taulak hobeak dira abiadura handiko datuen tratamendu sistemetarako. Esperientzia handiko fabrikatzaile batekin kontsultatzeak material eta diseinu aukera optimoak bermatzen ditu.
Zirkuitu inprimatutako taulak teknologia modernoaren atzean ezkutuko indarrak dira, gailuak funtzionalak, fidagarriak eta eraginkorrak izaten direla ziurtatuz. Kontsumitzaileen oinarrizko diseinurako oinarrizko gadgeten oinarrizko diseinutik aeroespazial eta medikuntzako egitura sofistikatuetara, PCBek eboluzionatzen jarraitzen dute eta erronka berrietara egokitzen dira.
-AnJada, teknologia aurreratuak, kalitate estandar zorrotzak eta industria espezializazioa uztartzen ditugu, eskari global askotariko betetzen dituzten PCBak entregatzeko. Zure elektronika fabrikatzeko beharrak babesteko konfiantzazko bikotearen bila bazabiltza,Jar zaitez gurekin harremanetanGaur eta deskubritu zure berrikuntza nola piztu dezakegun.
-
